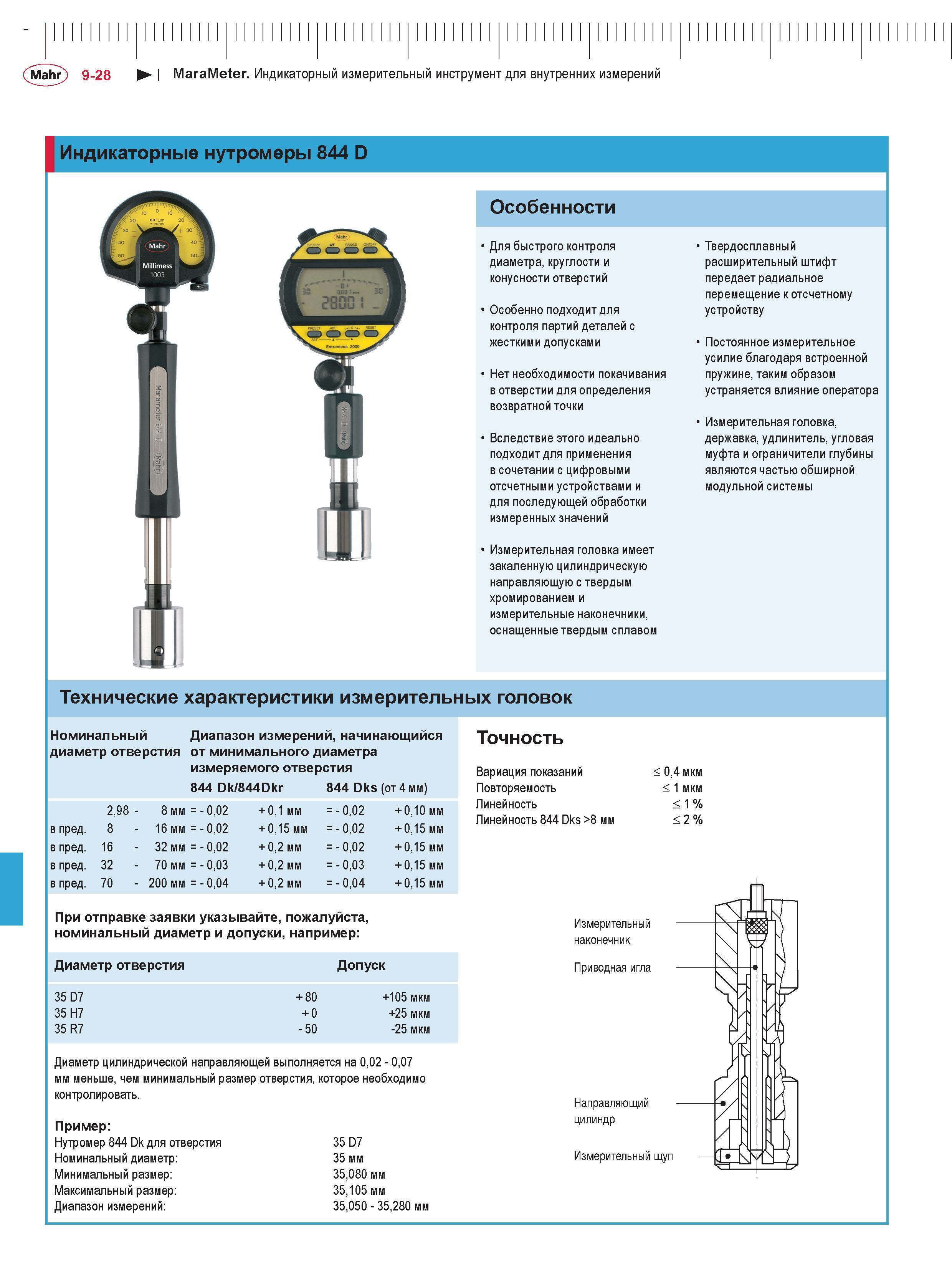

Mahr 9-28 I MaraMeter. Индикаторный измерительный инструмент для внутренних измерений Индикаторные нутромеры 844 D Особенности Для быстрого контроля диаметра, круглости и конусности отверстий Особенно подходит для контроля партий деталей с жесткими допусками Нет необходимости покачивания в отверстии для определения возвратной точки Вследствие этого идеально подходит для применения в сочетании с цифровыми отсчетными устройствами и для последующей обработки измеренных значений Измерительная головка имеет закаленную цилиндрическую направляющую с твердым хромированием и измерительные наконечники, оснащенные твердым сплавом Твердосплавный расширительный штифт передает радиальное перемещение к отсчетному устройству Постоянное измерительное усилие благодаря встроенной пружине, таким образом устраняется влияние оператора Измерительная головка, державка, удлинитель, угловая муфта и ограничители глубины являются частью обширной модульной системы Технические характеристики измерительных головок Номинальный Диапазон измерений, начинающийся диаметр отверстия от минимального диаметра измеряемого отверстия I 844 Dk/844Dkr 844 Dks (от 4 мм) 2,98 - 8 мм = - 0,02 + 0,1 мм = - 0,02 + 0,10 мм в пред. 8 - 16 мм = - 0,02 + 0,15 мм = - 0,02 + 0,15 мм в пред. 16 - 32 мм = - 0,02 + 0,2 мм = - 0,02 + 0,15 мм в пред. 32 - 70 мм = - 0,03 + 0,2 мм = - 0,03 + 0,15 мм в пред. 70 - 200 мм = - 0,04 + 0,2 мм = - 0,04 + 0,15 мм Точность Вариация показаний < 0,4 мкм Повторяемость < 1 мкм Линейность < 1 % Линейность 844 Dks >8 мм < 2 % При отправке заявки указывайте, пожалуйста, номинальный диаметр и допуски, например: Диаметр отверстия Допуск 35 D7 + 80 +105 мкм 35 H7 + 0 +25 мкм 35 R7 - 50 -25 мкм Измерительный наконечник Приводная игла Диаметр цилиндрической направляющей выполняется на 0,02 - 0,07 мм меньше, чем минимальный размер отверстия, которое необходимо контролировать. Пример: Нутромер 844 Dk для отверстия Номинальный диаметр: Минимальный размер: Максимальный размер: Диапазон измерений: 35 D7 35 мм 35,080 мм 35,105 мм 35,050 - 35,280 мм Направляющий цилиндр Измерительный щуп
