262 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.9-24

Каталог MAHR 2016 Инструмент измерительный Стр. 9-24 0262 Lab2u

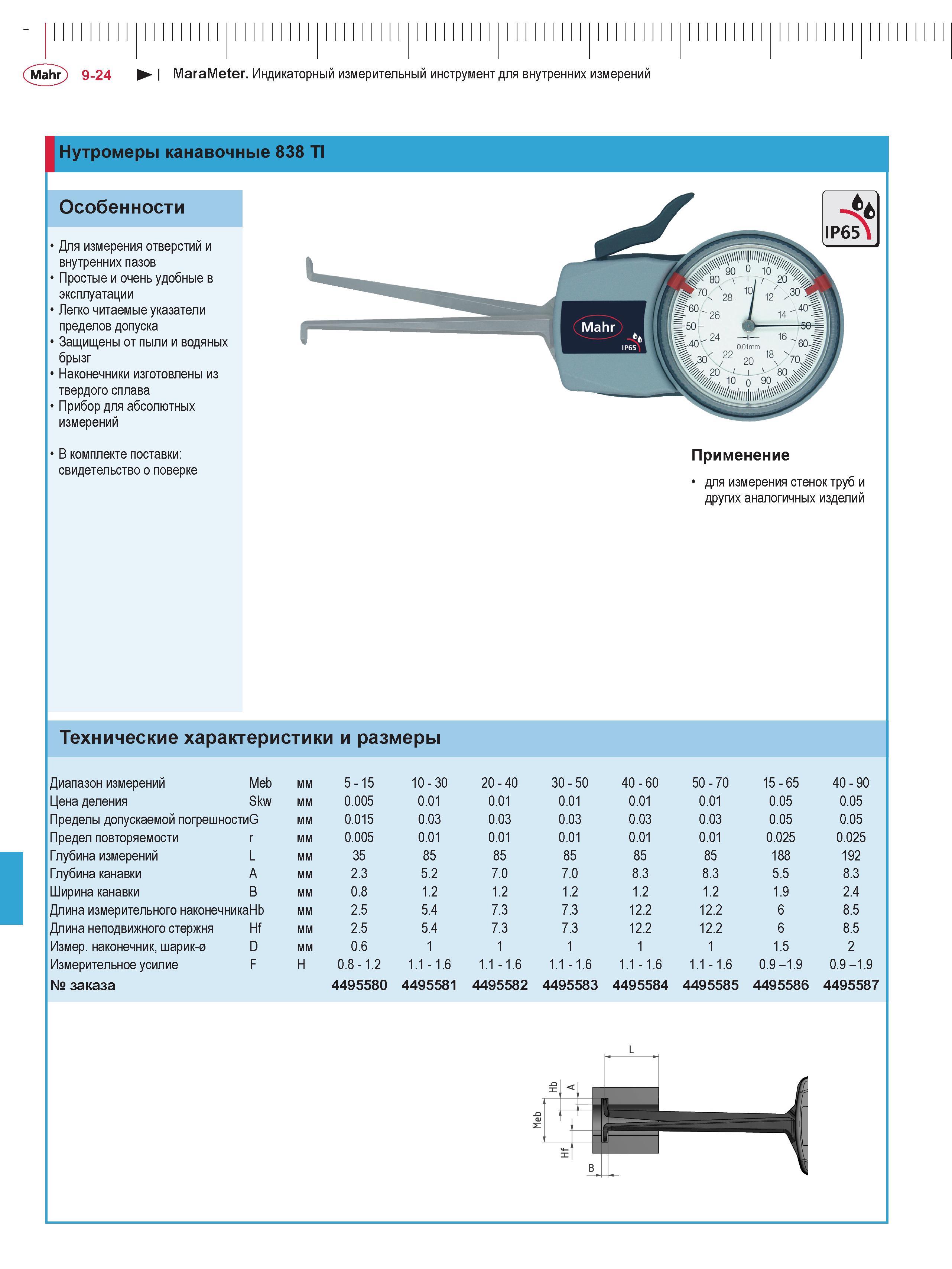

Mahr 9-24 I MaraMeter. Индикаторный измерительный инструмент для внутренних измерений Нутромеры канавочные 838 TI Особенности Для измерения отверстий и внутренних пазов Простые и очень удобные в эксплуатации Легко читаемые указатели пределов допуска Защищены от пыли и водяных брызг Наконечники изготовлены из твердого сплава Прибор для абсолютных измерений В комплекте поставки: свидетельство о поверке Применение для измерения стенок труб и других аналогичных изделий Технические характеристики и размеры Диапазон измерений Meb мм 5 - 15 10 - 30 2 О 4 О 3 О 5 О 40 - 60 5 О 7 О 5 6 5 4 О 9 О Цена деления Skw мм 0.005 0.01 0.01 0.01 0.01 0.01 0.05 0.05 Пределы допускаемой погрешностиG мм 0.015 0.03 0.03 0.03 0.03 0.03 0.05 0.05 Предел повторяемости r мм 0.005 0.01 0.01 0.01 0.01 0.01 0.025 0.025 Глубина измерений L мм 35 85 85 85 85 85 188 192 Глубина канавки A мм 2.3 5.2 7.0 7.0 8.3 8.3 5.5 8.3 Ширина канавки B мм 0.8 1.2 1.2 1.2 1.2 1.2 1.9 2.4 Длина измерительного наконечникаHb мм 2.5 5.4 7.3 7.3 12.2 12.2 6 8.5 Длина неподвижного стержня Hf мм 2.5 5.4 7.3 7.3 12.2 12.2 6 8.5 Измер. наконечник, шарик-0 D мм 0.6 1 1 1 1 1 1.5 2 Измерительное усилие F H 0.8 - 1.2 1.1 - 1.6 1.1 - 1.6 1.1 - 1.6 1.1 - 1.6 1.1 - 1.6 .9 т .9 0. .9 т .9 0. № заказа 4495580 4495581 4495582 4495583 4495584 4495585 4495586 4495587
