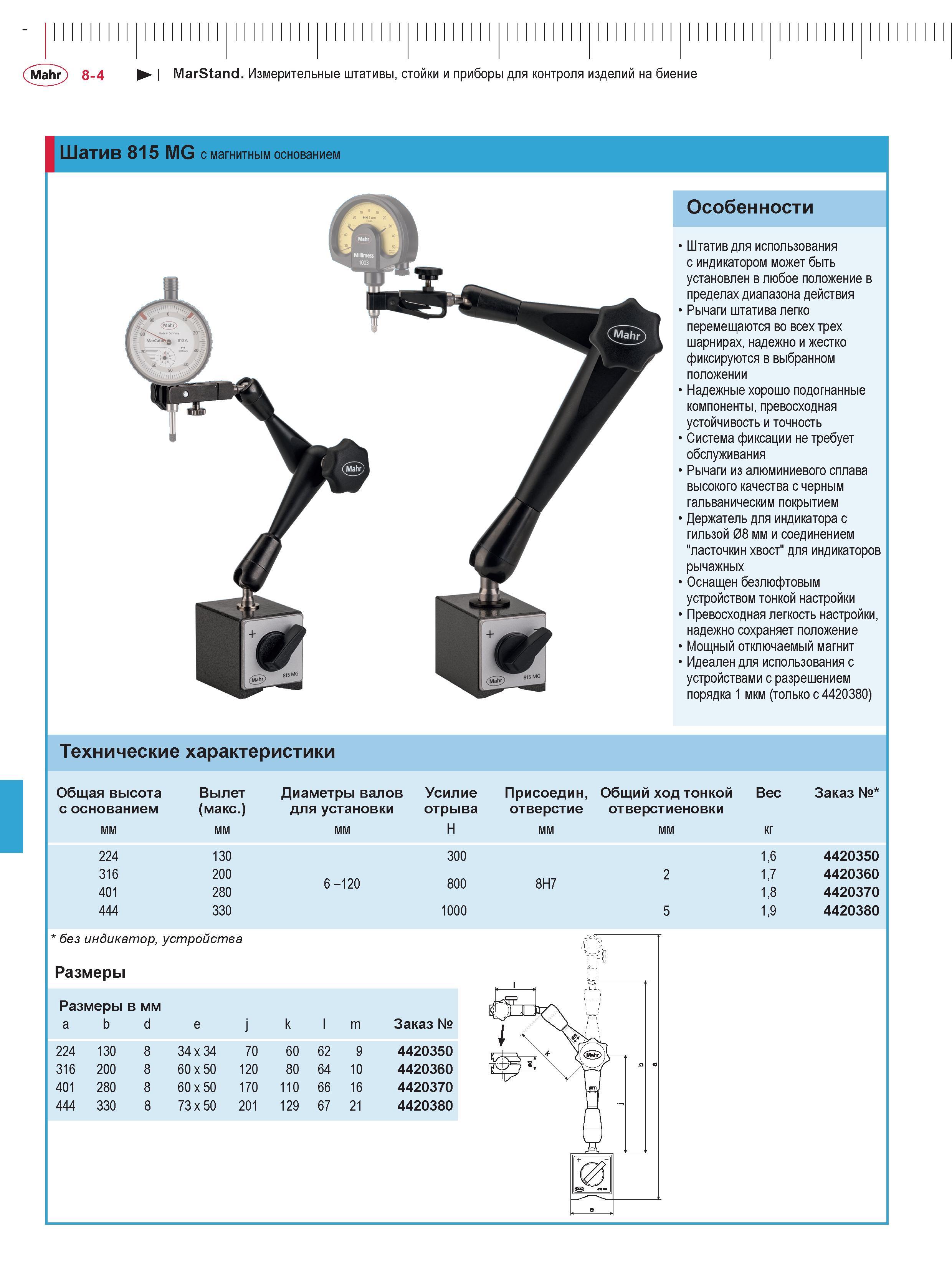

Mahr 8-4 I MarStand. Измерительные штативы, стойки и приборы для контроля изделий на биение Шатив 815 MG с магнитным основанием Особенности 1 Штатив для использования с индикатором может быть установлен в любое положение в пределах диапазона действия 1 Рычаги штатива легко перемещаются во всех трех шарнирах, надежно и жестко фиксируются в выбранном положении 1 Надежные хорошо подогнанные компоненты,превосходная устойчивость и точность 1 Система фиксации не требует обслуживания 1 Рычаги из алюминиевого сплава высокого качества с черным гальваническим покрытием 1 Держатель для индикатора с гильзой 08 мм и соединением "ласточкин хвост" для индикаторов рычажных 1 Оснащен безлюфтовым устройством тонкой настройки 1 Превосходная легкость настройки, надежно сохраняет положение 1 Мощный отключаемый магнит 1 Идеален для использования с устройствами с разрешением порядка 1 мкм (только с 4420380) Технические характеристики Общая высота Вылет Диаметры валов Усилие Присоедин, Общий ход тонкой Вес Заказ №* с основанием (макс.) для установки отрыва отверстие отверстиеновки мм H мм кг 224 130 300 1,6 4420350 316 401 22 СО о о о 6 2 о 800 8H7 2 1.7 1.8 4420360 4420370 444 330 1000 5 1,9 4420380 * без индикатор, устройства Размеры Размеры в мм a b d e j k l m Заказ № 224 130 8 34 x 34 70 60 62 9 4420350 316 200 8 60 x 50 120 80 64 10 4420360 401 280 8 60 x 50 170 110 66 16 4420370 444 330 8 73 x 50 201 129 67 21 4420380
