230 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.8-6

Каталог MAHR 2016 Инструмент измерительный Стр. 8-6 0230 Lab2u

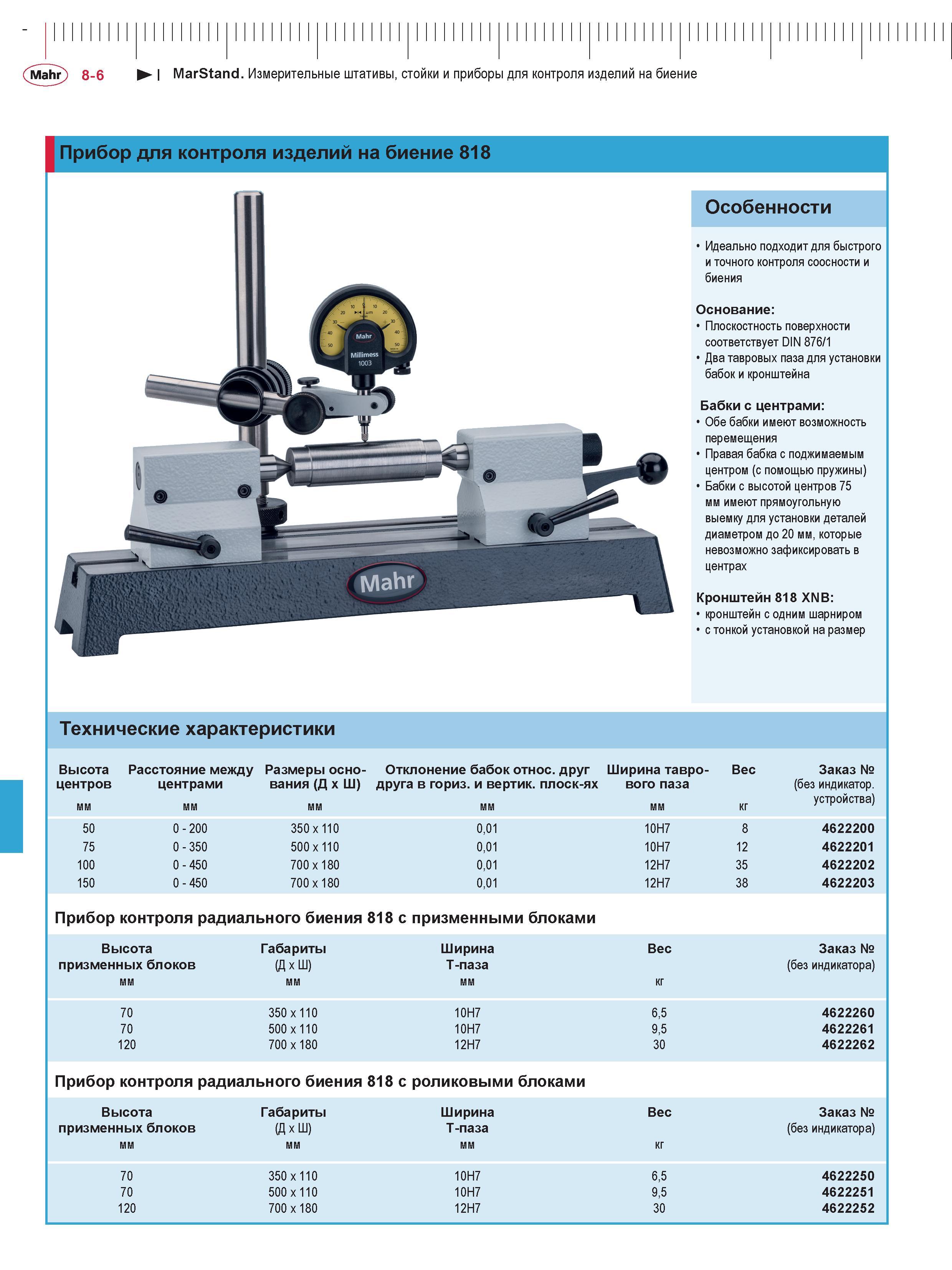

Mahr 8-6 I MarStand. Измерительные штативы, стойки и приборы для контроля изделий на биение Прибор для контроля изделий на биение 818 Особенности Идеально подходит для быстрого и точного контроля соосности и биения Основание: Плоскостность поверхности соответствует DIN 876/1 Два тавровых паза для установки бабок и кронштейна Бабки с центрами: Обе бабки имеют возможность перемещения Правая бабка с поджимаемым центром (с помощью пружины) Бабки с высотой центров 75 мм имеют прямоугольную выемку для установки деталей диаметром до 20 мм, которые невозможно зафиксировать в центрах Кронштейн 818 XNB: кронштейн с одним шарниром с тонкой установкой на размер Технические характеристики Высота Расстояние между Размеры осно- Отклонение бабок относ. друг Ширина тавро- Вес Заказ № центров центрами вания (Д x Ш) друга в гориз. и вертик. плоск-ях вого паза (без индикатор. мм кг устройства) 5 О 0 2 О О 350x110 0,01 10H7 8 4622200 75 0 - 350 500x110 0,01 10H7 12 4622201 0 5 4 0 0 0 700x180 0,01 12H7 35 4622202 150 0 - 450 700x180 0,01 12H7 38 4622203 Прибор контроля радиального биения 818 с призменными блоками Высота Габариты Ширина Вес Заказ № призменных блоков (Д x Ш) Т-паза (без индикатора) мм кг 70 350x110 10H7 6,5 4622260 70 500x110 10H7 9,5 4622261 120 700x180 12H7 30 4622262 Прибор контроля радиального биения 818 с роликовыми блоками Высота Габариты Ширина Вес Заказ № призменных блоков (Д x Ш) Т-паза (без индикатора) мм кг 70 350x110 10H7 6,5 4622250 70 500x110 10H7 9,5 4622251 120 700x180 12H7 30 4622252
