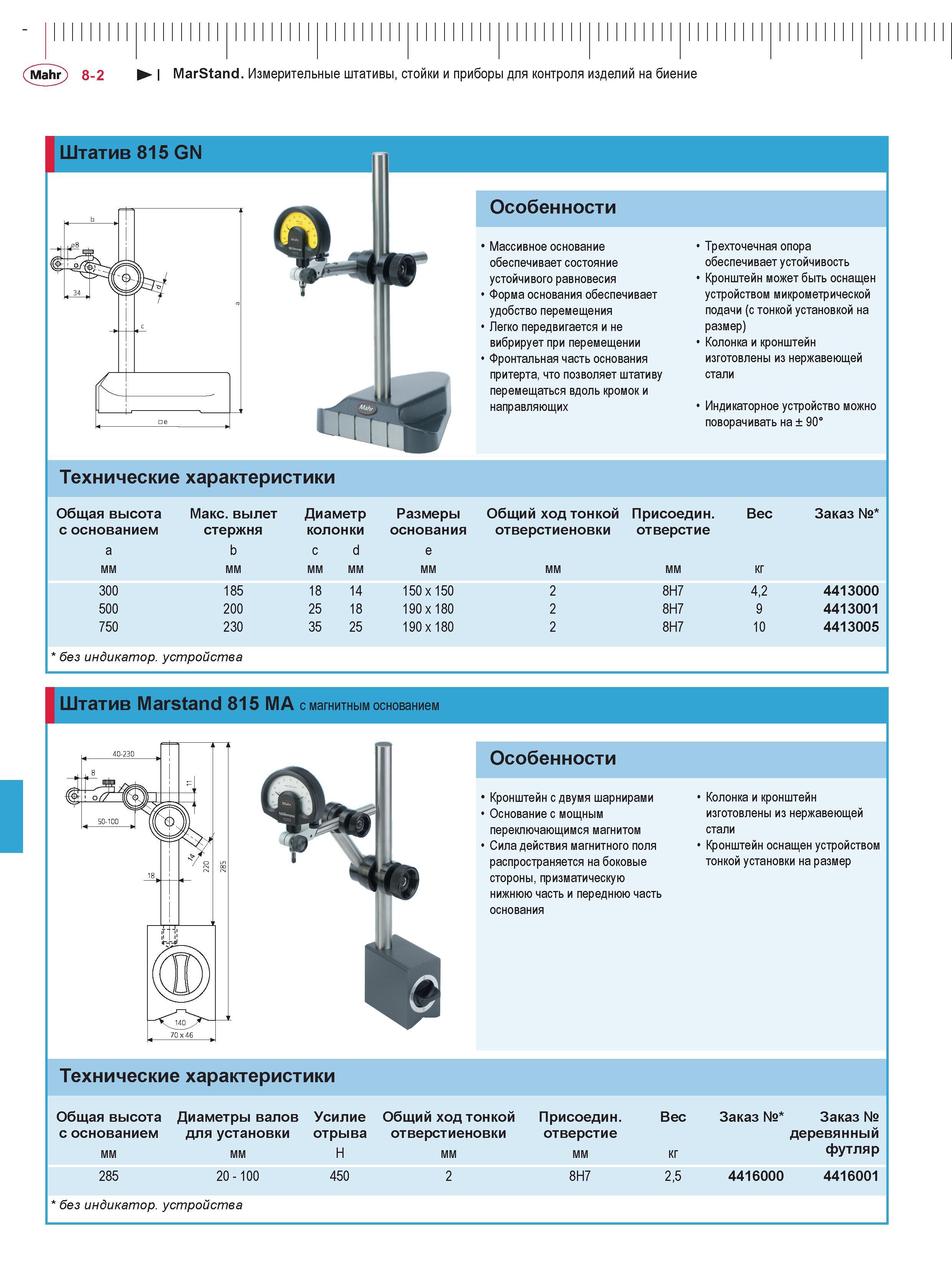

Mahr) 8-2 I MarStand. Измерительные штативы, стойки и приборы для контроля изделий на биение Штатив 815 GN Технические характеристики Особенности 1 Массивное основание обеспечивает состояние устойчивого равновесия Форма основания обеспечивает удобство перемещения Легко передвигается и не вибрирует при перемещении Фронтальная часть основания притерта, что позволяет штативу перемещаться вдоль кромок и направляющих Трехточечная опора обеспечивает устойчивость Кронштейн может быть оснащен устройством микрометрической подачи (с тонкой установкой на размер) Колонка и кронштейн изготовлены из нержавеющей стали Индикаторное устройство можно поворачивать на ± 90° Общая высота Макс. вылет Диаметр Размеры Общий ход тонкой Присоедин. Вес Заказ №* с основанием стержня колонки основания отверстиеновки отверстие a b с d e мм кг 300 185 18 14 150x150 2 8H7 4,2 4413000 500 200 25 18 190x180 2 8H7 9 4413001 750 230 35 25 190x180 2 8H7 10 4413005 1 без индикатор. устройства I Штатив Marstand 815 MA с магнитным основанием Особенности Кронштейн с двумя шарнирами Основание с мощным переключающимся магнитом Сила действия магнитного поля распространяется на боковые стороны, призматическую нижнюю часть и переднюю часть основания Колонка и кронштейн изготовлены из нержавеющей стали Кронштейн оснащен устройством тонкой установки на размер Технические характеристики Общая высота Диаметры валов Усилие Общий ход тонкой с основанием мм 285 для установки мм 20 - 100 отрыва H 450 отверстиеновки мм 2 Присоедин. отверстие мм 8H7 Вес кг 2,5 Заказ №* Заказ № деревянный футляр 4416000 4416001 без индикатор. устройства
