236 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.8-12

Каталог MAHR 2016 Инструмент измерительный Стр. 8-12 0236 Lab2u

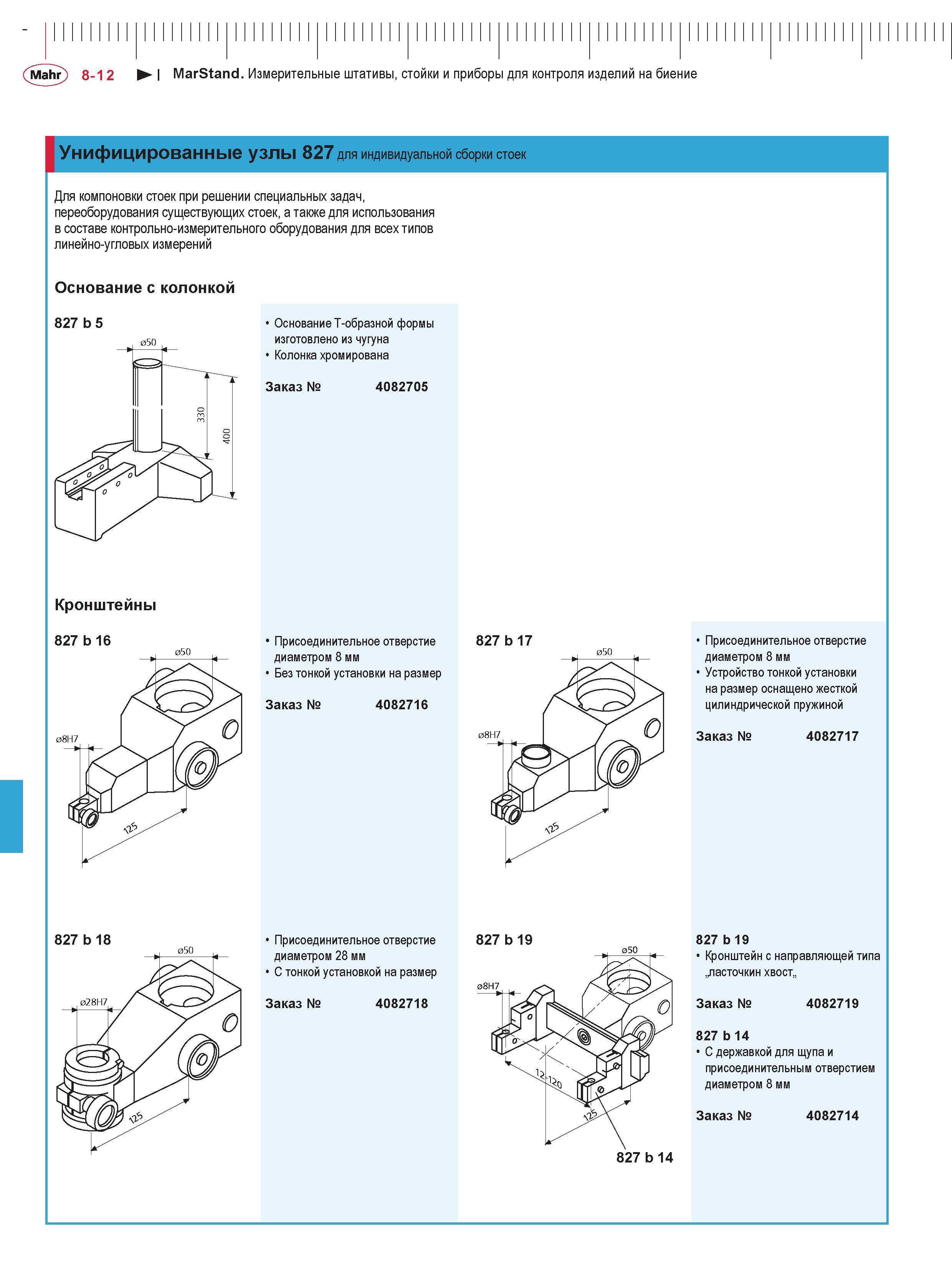

Mahr 8-12 MarStand. Измерительные штативы, стойки и приборы для контроля изделий на биение Унифицированные узлы 827 для индивидуальной сборки стоек Для компоновки стоек при решении специальных задач, переоборудования существующих стоек, а также для использования в составе контрольно-измерительного оборудования для всех типов линейно-угловых измерений Основание с колонкой 827 b 5 050 - ss 3 о Кронштейны 827 b 16 827 b 18 Основание T-образной формы изготовлено из чугуна Колонка хромирована Заказ № 4082705 Присоединительное отверстие диаметром 8 мм Без тонкой установки на размер Заказ № 4082716 Присоединительное отверстие диаметром 28 мм С тонкой установкой на размер Заказ № 4082718 827 b 17 827 b 19 И8Н7 Присоединительное отверстие диаметром 8 мм Устройство тонкой установки на размер оснащено жесткой цилиндрической пружиной Заказ № 4082717 827 b 19 Кронштейн с направляющей типа „ласточкин хвост„ Заказ № 4082719 827 b 14 С державкой для щупа и присоединительным отверстием диаметром 8 мм Заказ № 4082714 827 b 14
