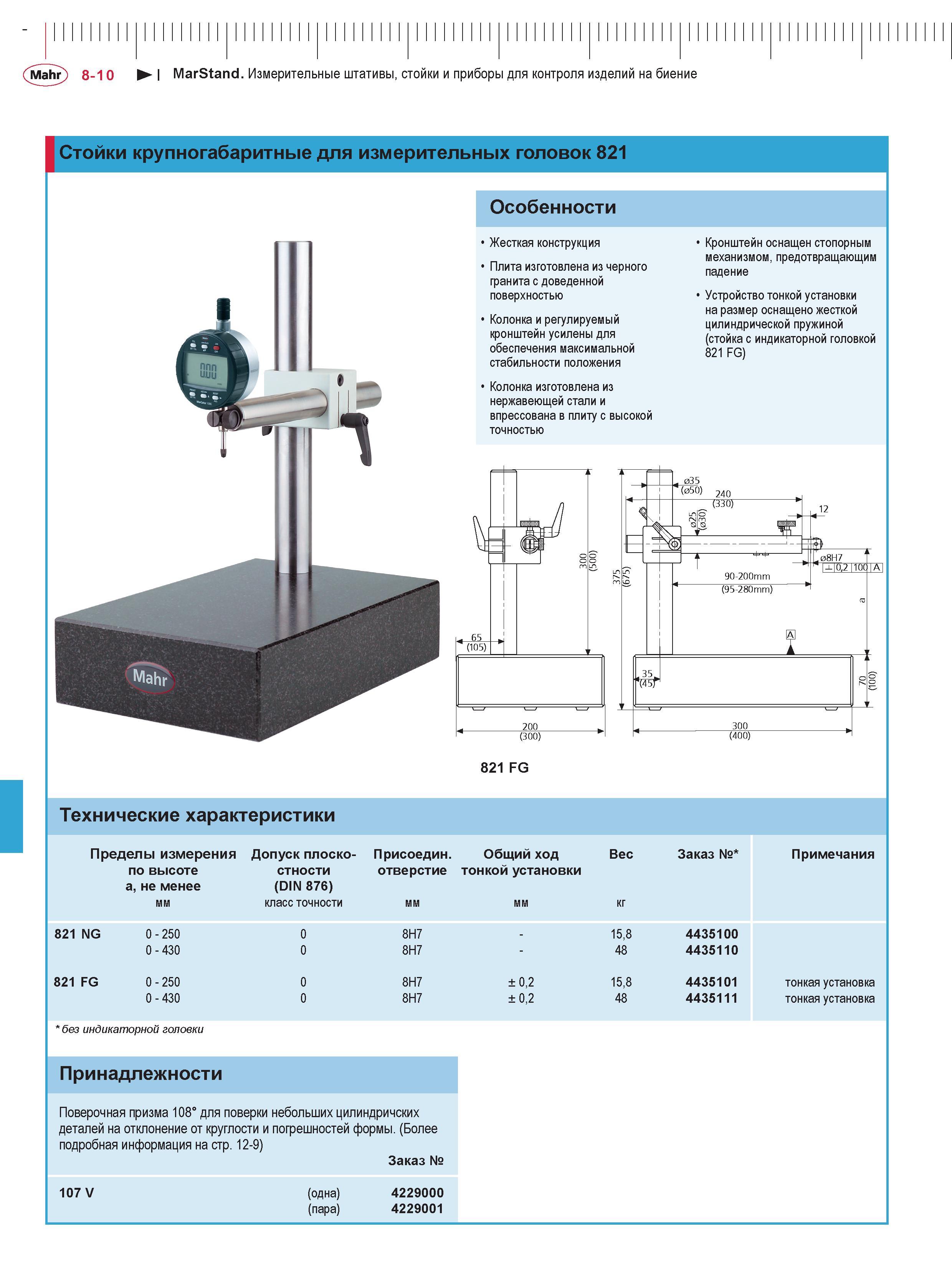

Mahr 8-10 MarStand. Измерительные штативы, стойки и приборы для контроля изделий на биение Стойки крупногабаритные для измерительных головок 821 Особенности Жесткая конструкция Плита изготовлена из черного гранита с доведенной поверхностью Колонка и регулируемый кронштейн усилены для обеспечения максимальной стабильности положения Колонка изготовлена из нержавеющей стали и впрессована в плиту с высокой точностью (105) 200 (300) 821 FG Е 11,35 *(45Т Кронштейн оснащен стопорным механизмом, предотвращающим падение Устройство тонкой установки на размер оснащено жесткой цилиндрической пружиной (стойка с индикаторной головкой 821 FG) 035 (050) 240 (330) -ПШ ТТ 90-200mm (95-280mm) i (400) Технические характеристики Пределы измерения Допуск плоско- по высоте a, не менее мм стности (DIN 876) класс точности Присоедин. Общий ход отверстие тонкой установки Вес Заказ №* Примечания 821 NG 0 - 250 0 - 430 8H7 8H7 15,8 48 4435100 4435110 821 FG 0 - 250 0 - 430 8H7 8H7 ± 0,2 ± 0,2 15,8 48 4435101 4435111 тонкая установка тонкая установка * без индикаторной головки Принадлежности Поверочная призма 108° для поверки небольших цилиндричских деталей на отклонение от круглости и погрешностей формы. (Более подробная информация на стр. 12-9) Заказ № 107 V (одна) (пара) 4229000 4229001 12 08H7 A мм кг
