235 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.8-11

Каталог MAHR 2016 Инструмент измерительный Стр. 8-11 0235 Lab2u

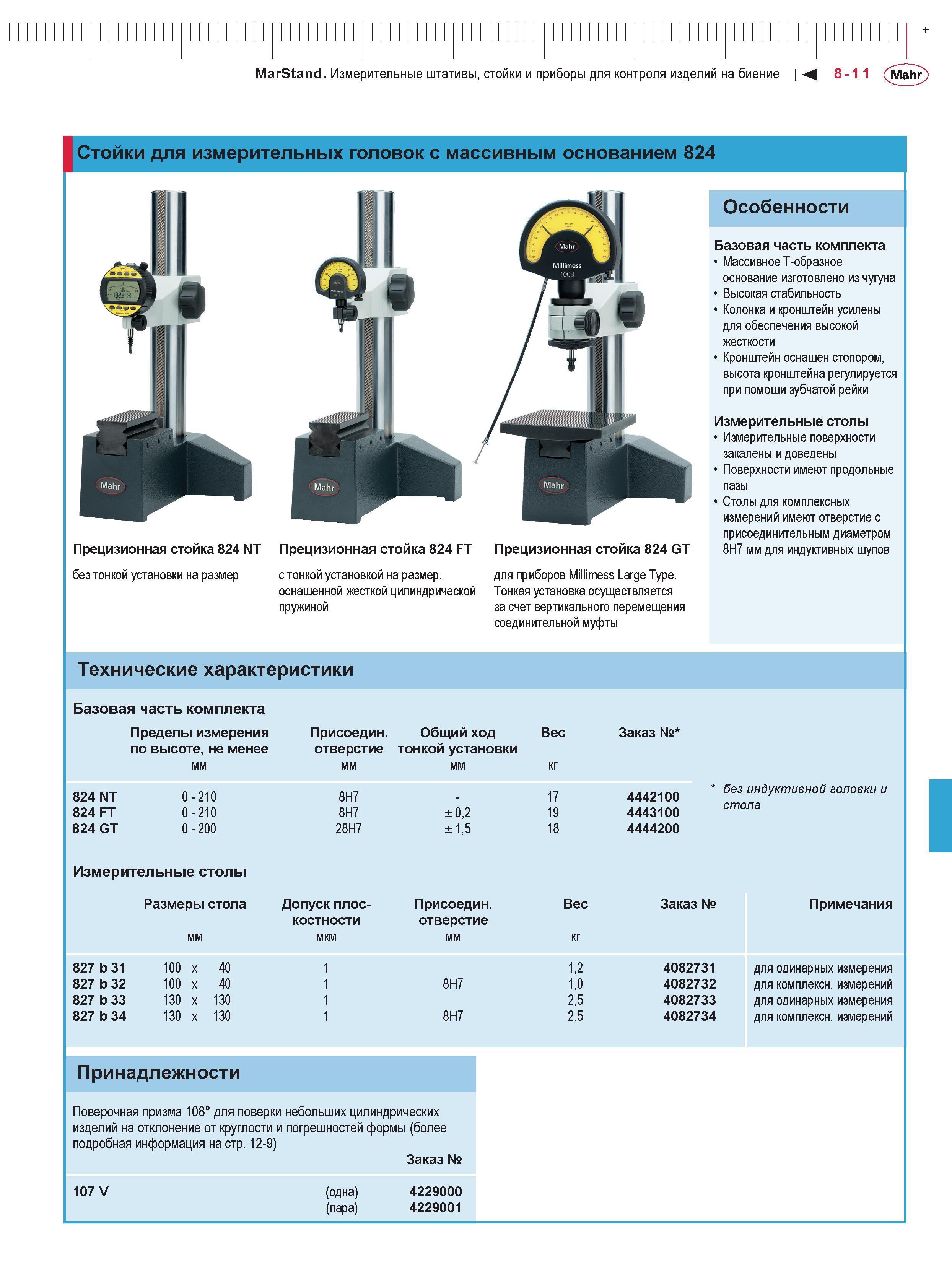

MarStand. Измерительные штативы, стойки и приборы для контроля изделий на биение 8-11 (Mahr Стойки для измерительных головок с массивным основанием 824 Особенности Прецизионная стойка 824 NT без тонкой установки на размер Прецизионная стойка 824 FT Прецизионная стойка 824 GT Базовая часть комплекта Массивное Т-образное основание изготовлено из чугуна Высокая стабильность Колонка и кронштейн усилены для обеспечения высокой жесткости Кронштейн оснащен стопором, высота кронштейна регулируется при помощи зубчатой рейки Измерительные столы Измерительные поверхности закалены и доведены Поверхности имеют продольные пазы Столы для комплексных измерений имеют отверстие с присоединительным диаметром 8H7 мм для индуктивных щупов с тонкой установкой на размер, оснащенной жесткой цилиндрической пружиной для приборов Millimess Large Type. Тонкая установка осуществляется за счет вертикального перемещения соединительной муфты Технические характеристики Базовая часть комплекта Пределы измерения Присоедин. Общий ход Вес Заказ №* по высоте, не менее отверстие тонкой установки мм кг 824 NT 0 CN 0 8H7 - 17 4442100 824 FT 0 - 210 8H7 ± 0,2 19 4443100 824 GT 0 0 2 0 28H7 ± 1,5 18 4444200 без индуктивной головки и стола Измерительные столы Размеры стола Допуск плос- Присоедин. Вес Заказ № Примечания костности отверстие мм мкм мм кг 827 b 31 100 x 40 1 1,2 4082731 для одинарных измерения 827 b 32 100 x 40 1 8H7 1,0 4082732 для комплексн. измерений 827 b 33 130 x 130 1 2,5 4082733 для одинарных измерения 827 b 34 130 x 130 1 8H7 2,5 4082734 для комплексн. измерений Принадлежности Поверочная призма 108° для поверки небольших цилиндрических изделий на отклонение от круглости и погрешностей формы (более подробная информация на стр. 12-9) Заказ № 107 V (одна) (пара) 4229000 4229001 -
