211 Каталог КЗТС 2019 Монолитный инструмент по металлу Фрезы Сверла Развертки Стр.209

Каталог КЗТС 2019 Монолитный инструмент для металлообработки Стр. 209 0211 Lab2u

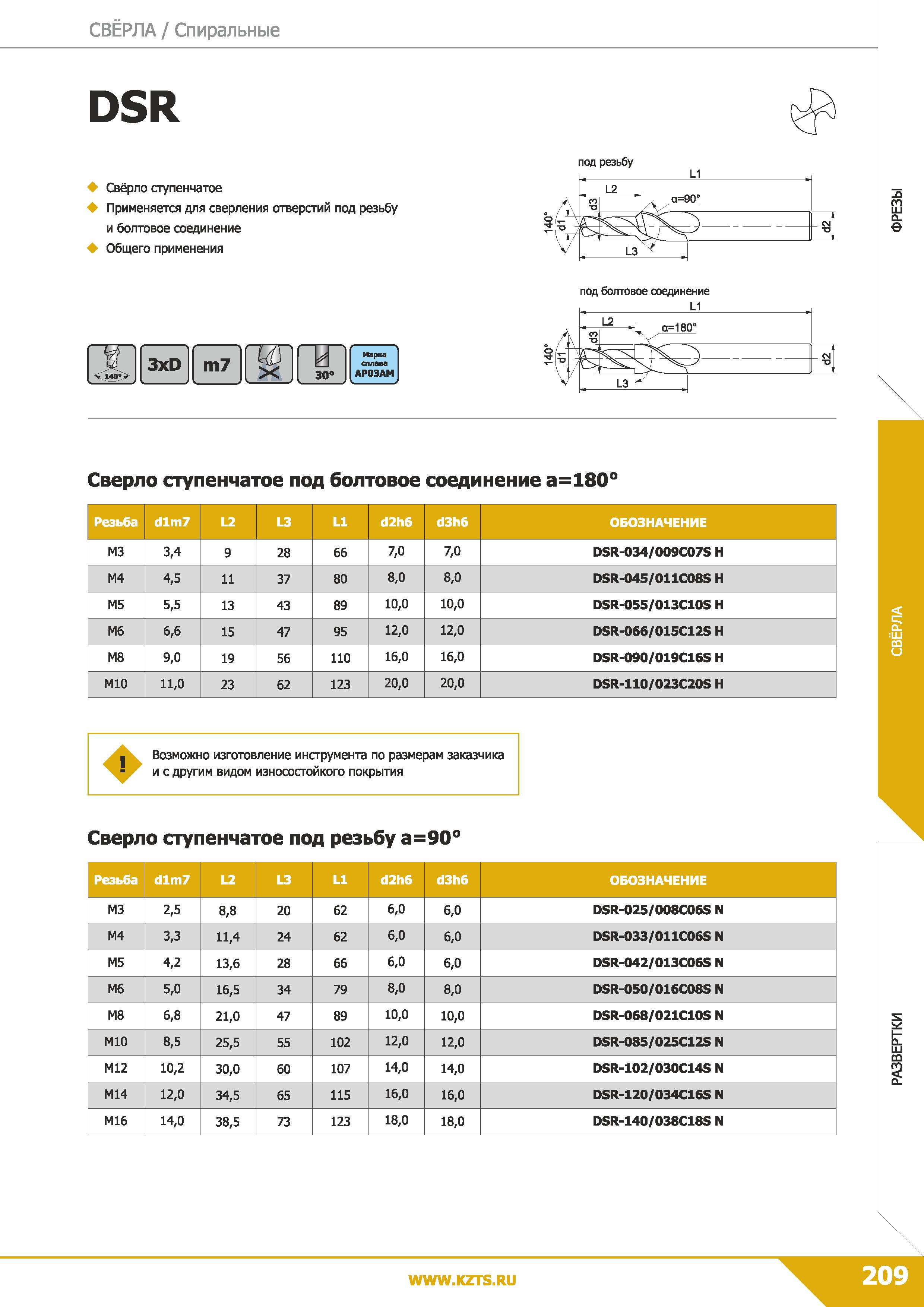

Свёрла Спиральные DSR под резьбу 4 Сверло ступенчатое 4 Применяется для сверления отверстий под резьбу и болтовое соединение 4 Общего применения ПРГ > 3xD m7 X W 30° Марка сплава АРОЗАМ под болтовое соединение L2 L а=180° со х> Olt L3 Сверло ступенчатое под болтовое соединение а=180‘ Резьба dlm7 L2 L3 L1 d2h6 d3h6 ОБОЗНАЧЕНИЕ М3 3,4 9 28 66 7,0 7,0 DSR-034/009C07SН М4 4,5 11 37 80 8,0 8,0 DSR-045/011C08SН М5 5,5 13 43 89 10,0 10,0 DSR-055/013C10SН Мб 6,6 15 47 95 12,0 12,0 DSR-066/015C12SН М8 9,0 19 56 110 16,0 16,0 DSR-090/019C16SН М10 11,0 23 62 123 20,0 20,0 DSR-110/023C20SН е Возможно изготовление инструмента по размерам заказчика и с другим видом износостойкого покрытия Сверло ступенчатое под резьбу а=90° Резьба dlm7 L2 L3 L1 d2h6 d3h6 ОБОЗНАЧЕНИЕ М3 2,5 8,8 20 62 6,0 6,0 DSR-025/008C06S N М4 3,3 11,4 24 62 6,0 6,0 DSR-ОЗЗ/011C06S N М5 4,2 13,6 28 66 6,0 6,0 DSR-042/013C06S N Мб 5,0 16,5 34 79 8,0 8,0 DSR-050/016C08S N М8 6,8 21,0 47 89 10,0 10,0 DSR-068/021C10S N М10 8,5 25,5 55 102 12,0 12,0 DSR-085/025C12S N М12 10,2 30,0 60 107 14,0 14,0 DSR-102/030C14S N М14 12,0 34,5 65 115 16,0 16,0 DSR-120/034C16S N М16 14,0 38,5 73 123 18,0 18,0 DSR-140/038C18S N 9
