961 Каталог KYOCERA 2019 Режущий инструмент для металлообработки на станках Стр.L213 |
|||||

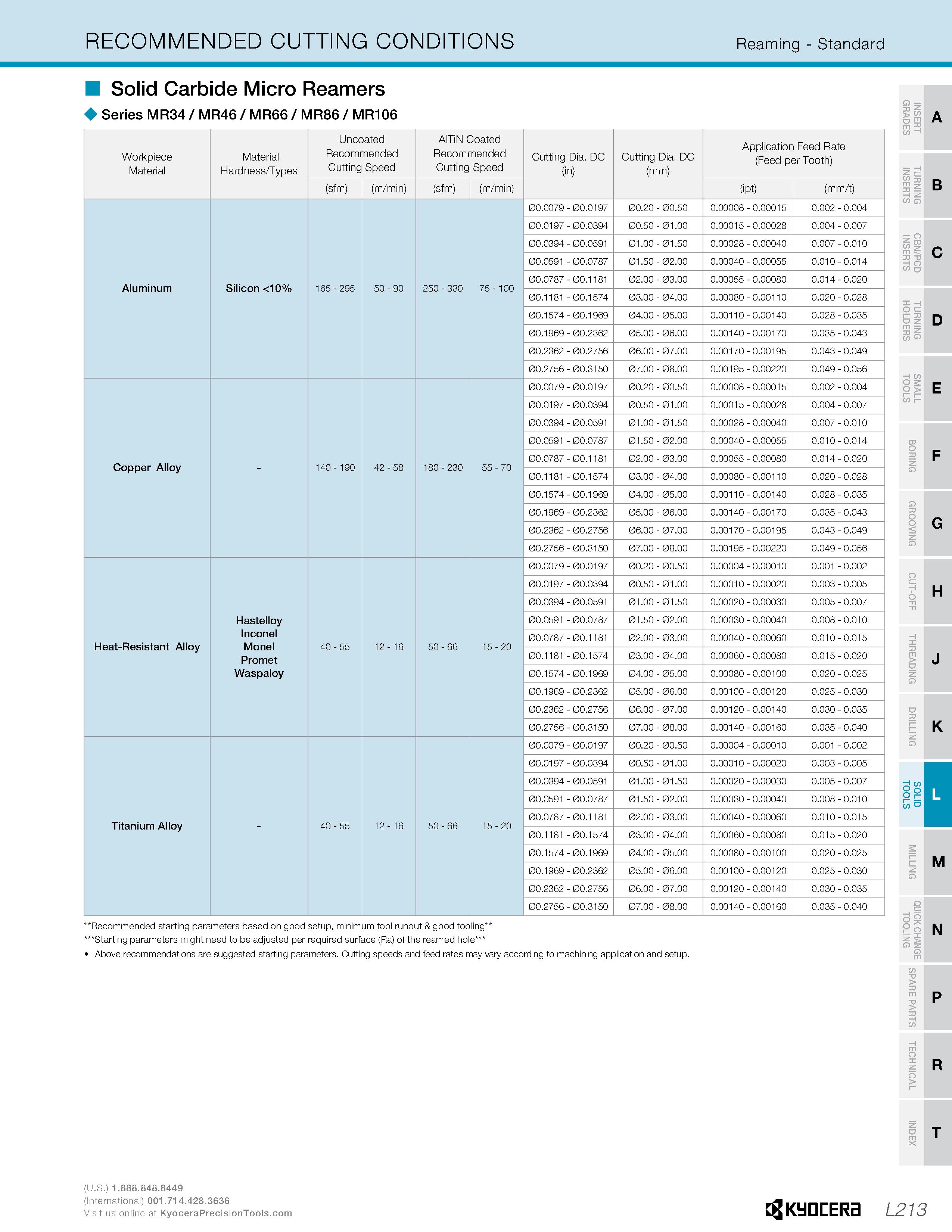

Каталог KYOCERA 2019 Режущий инструмент по металлу Стр. L213 0961 Lab2u RECOMMENDED CUTTING CONDITIONS Reaming - Standard Solid Carbide Micro Reamers Series MR34 / MR46 / MR66 / MR86 / MR106 A Workpiece Material Material Hardness/Types Uncoated Recommended Cutting Speed AlTiN Coated Recommended Cutting Speed Cutting Dia. DC (in) Cutting Dia. DC (mm) Application Feed Rate (Feed per Tooth) (sfm) (m/min) (sfm) (m/min) (ipt) (mm/t) 00.0079 - 00.0197 00.20 - 00.50 0.00008 0.00015 0.002 0.004 00.0197 - 00.0394 00.50 - 01.00 0.00015 0.00028 0.004 0.007 00.0394 - 00.0591 01.00 - 01.50 0.00028 0.00040 0.007 0.010 00.0591 - 00.0787 01.50 - 02.00 0.00040 0.00055 0.010 0.014 Aluminum Silicon 10% 165 295 50 90 250 330 75 - 100 00.0787 - 00.1181 02.00 - 03.00 0.00055 0.00080 0.014 0.020 00.1181 - 00.1574 03.00 - 04.00 0.00080 0.00110 0.020 0.028 00.1574 - 00.1969 04.00 - 05.00 0.00110 0.00140 0.028 0.035 00.1969 - 00.2362 05.00 - 06.00 0.00140 0.00170 0.035 0.043 00.2362 - 00.2756 06.00 - 07.00 0.00170 0.00195 0.043 0.049 00.2756 - 00.3150 07.00 - 08.00 0.00195 0.00220 0.049 0.056 00.0079 - 00.0197 00.20 - 00.50 0.00008 0.00015 0.002 0.004 00.0197 - 00.0394 00.50 - 01.00 0.00015 0.00028 0.004 0.007 00.0394 - 00.0591 01.00 - 01.50 0.00028 0.00040 0.007 0.010 00.0591 - 00.0787 01.50 - 02.00 0.00040 0.00055 0.010 0.014 Copper Alloy 140 190 42 58 180 230 55 70 00.0787 - 00.1181 02.00 - 03.00 0.00055 0.00080 0.014 0.020 00.1181 - 00.1574 03.00 - 04.00 0.00080 0.00110 0.020 0.028 00.1574 - 00.1969 04.00 - 05.00 0.00110 0.00140 0.028 0.035 00.1969 - 00.2362 05.00 - 06.00 0.00140 0.00170 0.035 0.043 00.2362 - 00.2756 06.00 - 07.00 0.00170 0.00195 0.043 0.049 00.2756 - 00.3150 07.00 - 08.00 0.00195 0.00220 0.049 0.056 00.0079 - 00.0197 00.20 - 00.50 0.00004 0.00010 0.001 0.002 00.0197 - 00.0394 00.50 - 01.00 0.00010 0.00020 0.003 0.005 00.0394 - 00.0591 01.00 - 01.50 0.00020 0.00030 0.005 0.007 Hastelloy 00.0591 - 00.0787 01.50 - 02.00 0.00030 0.00040 0.008 0.010 Heat-Resistant Alloy Inconel Monel Promet 40 55 12 16 50 66 15 20 00.0787 - 00.1181 02.00 - 03.00 0.00040 0.00060 0.010 0.015 00.1181 - 00.1574 03.00 - 04.00 0.00060 0.00080 0.015 0.020 Waspaloy 00.1574 - 00.1969 04.00 - 05.00 0.00080 0.00100 0.020 0.025 00.1969 - 00.2362 05.00 - 06.00 0.00100 0.00120 0.025 0.030 00.2362 - 00.2756 06.00 - 07.00 0.00120 0.00140 0.030 0.035 00.2756 - 00.3150 07.00 - 08.00 0.00140 0.00160 0.035 0.040 00.0079 - 00.0197 00.20 - 00.50 0.00004 0.00010 0.001 0.002 00.0197 - 00.0394 00.50 - 01.00 0.00010 0.00020 0.003 0.005 00.0394 - 00.0591 01.00 - 01.50 0.00020 0.00030 0.005 0.007 00.0591 - 00.0787 01.50 - 02.00 0.00030 0.00040 0.008 0.010 Titanium Alloy 40 55 12 16 50 66 15 20 00.0787 - 00.1181 02.00 - 03.00 0.00040 0.00060 0.010 0.015 00.1181 - 00.1574 03.00 - 04.00 0.00060 0.00080 0.015 0.020 00.1574 - 00.1969 04.00 - 05.00 0.00080 0.00100 0.020 0.025 00.1969 - 00.2362 05.00 - 06.00 0.00100 0.00120 0.025 0.030 00.2362 - 00.2756 06.00 - 07.00 0.00120 0.00140 0.030 0.035 00.2756 - 00.3150 07.00 - 08.00 0.00140 0.00160 0.035 0.040 3 = T Z C/5 O DO "O B C D O s O > 0 1 N Q E G H o cz - o > g N Q K M N Recommended starting parameters based on good setup, minimum tool runout & good tooling f Starting parameters might need to be adjusted per required surface (Ra) of the reamed hole Above recommendations are suggested starting parameters. Cutting speeds and feed rates may vary according to machining application and setup. P R T F J (U.S.) 1.888.848.8449 (International) 001.714.428.3636 213 Visit us online at L213 |
|||||
