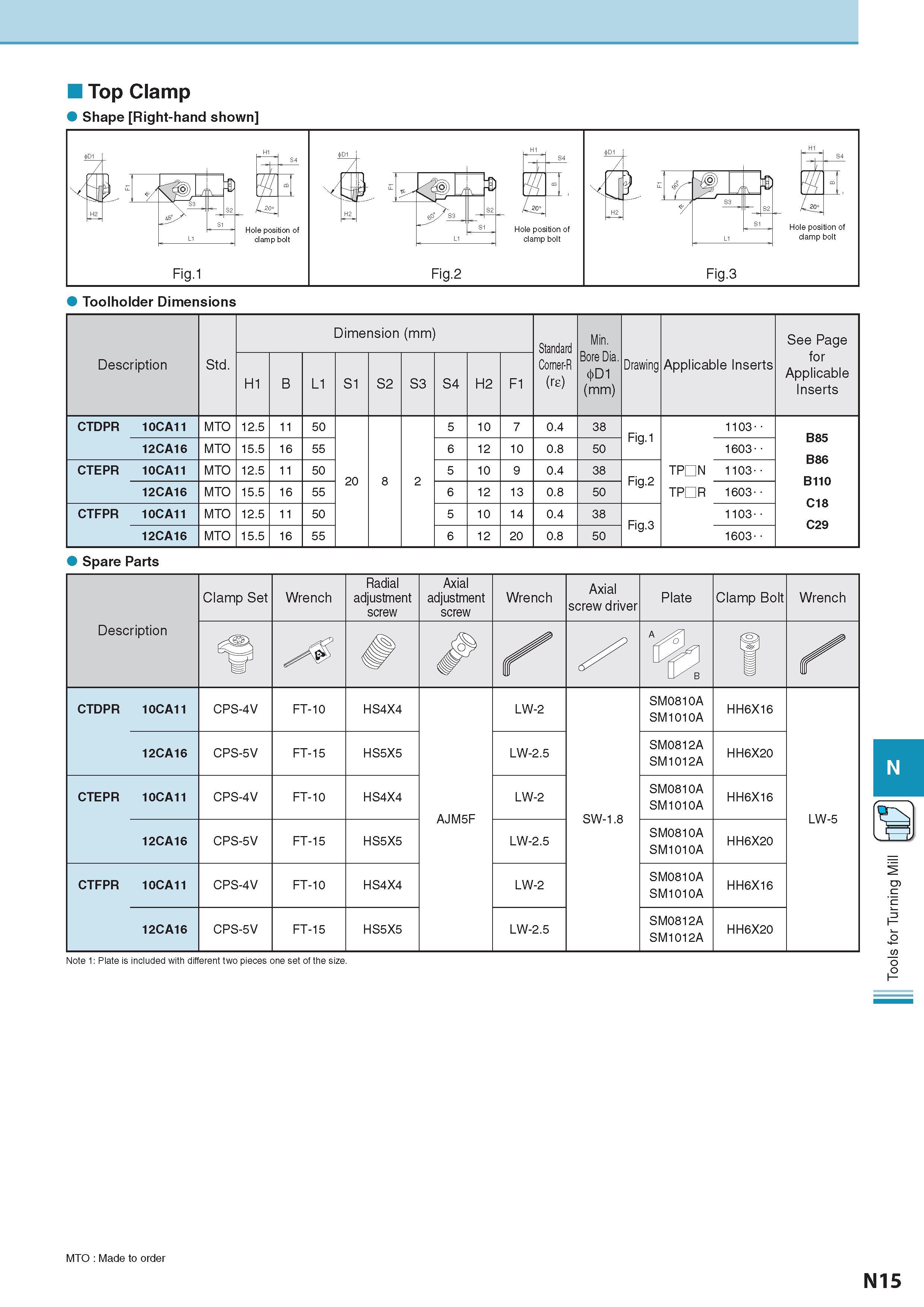

Top Clamp Shape Показано правое исполнение инструмента Toolholder Dimensions Description Обозначение Std. Dimension (mm) Размеры в мм Standard Corner-R (re) Min. Bore Dia. D1 (mm) Drawing Applicable Inserts See Page for Applicable Inserts H1 B L1 S1 S2 S3 S4 H2 F1 CTDPR 10CA11 MTO 12.5 11 50 20 8 2 5 10 7 0.4 38 Fig.1 1103- B85 B86 B110 C18 C29 12CA16 MTO 15.5 16 55 6 12 10 0.8 50 1603- CTEPR 10CA11 MTO 12.5 11 50 5 10 9 0.4 38 Fig.2 TP N 1103- 12CA16 MTO 15.5 16 55 6 12 13 0.8 50 TP R 1603- CTFPR 10CA11 MTO 12.5 11 50 5 10 14 0.4 38 Fig.3 1103- 12CA16 MTO 15.5 16 55 6 12 20 0.8 50 1603- Spare Parts Note 1: Plate is included with different two pieces one set of the size. MTO : Made to order N15 Tools for Turning Mill
