KYOCERA | Каталог KYOCERA 2017 Инструмент режущий для металлорежущих станков (Всего 1072 стр.)




973 Каталог KYOCERA 2017 Инструмент сборный и монолитный для станков Стр.N12
973 Tools for Turning Mill Quick Change System of petal-shaped adapter Adapter Description Обозначение Taper size A B1 B2 C1 C2 C3 C4 D PCD Wrench size Mountin Каталог KYOCERA 2017 Инструмент Пластины сменные режущие из твердых сплавов и сверхтвердых материалов Сборные с СРП и цельные твердосплавные фрезы Спиральные сверла Стр. N12

Каталог KYOCERA 2017 Инструмент режущий Стр. N12 0973 Lab2u

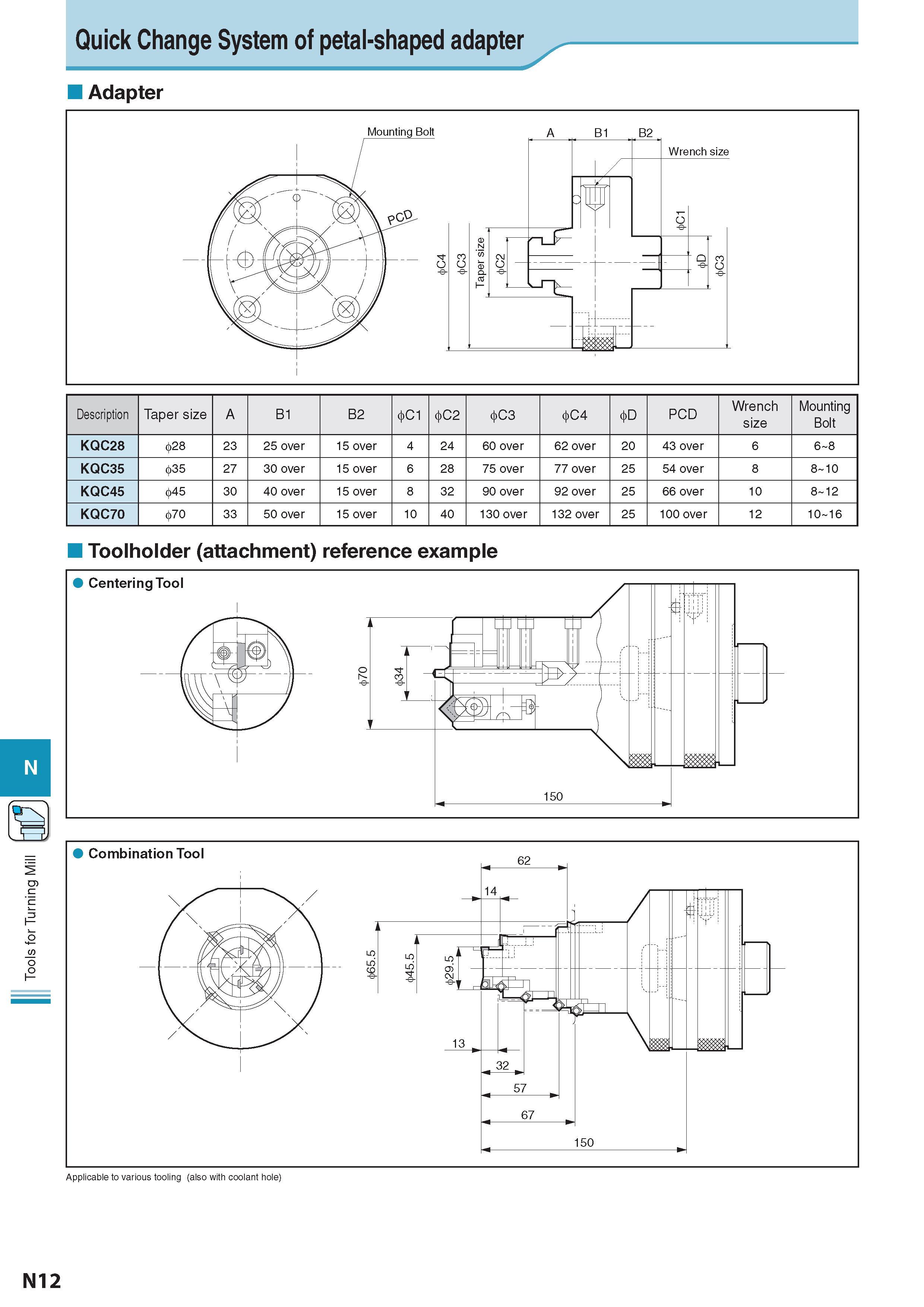

Tools for Turning Mill Quick Change System of petal-shaped adapter Adapter Description Обозначение Taper size A B1 B2 C1 C2 C3 C4 D PCD Wrench size Mounting Bolt KQC28 28 23 25 over 15 over 4 24 60 over 62 over 20 43 over 6 6 8 KQC35 35 27 30 over 15 over 6 28 75 over 77 over 25 54 over 8 8 10 KQC45 45 30 40 over 15 over 8 32 90 over 92 over 25 66 over 10 8 12 KQC70 70 33 50 over 15 over 10 40 130 over 132 over 25 100 over 12 10 16 Toolholder (attachment) reference example Centering Tool Combination Tool Applicable to various tooling (also with coolant hole) N12
