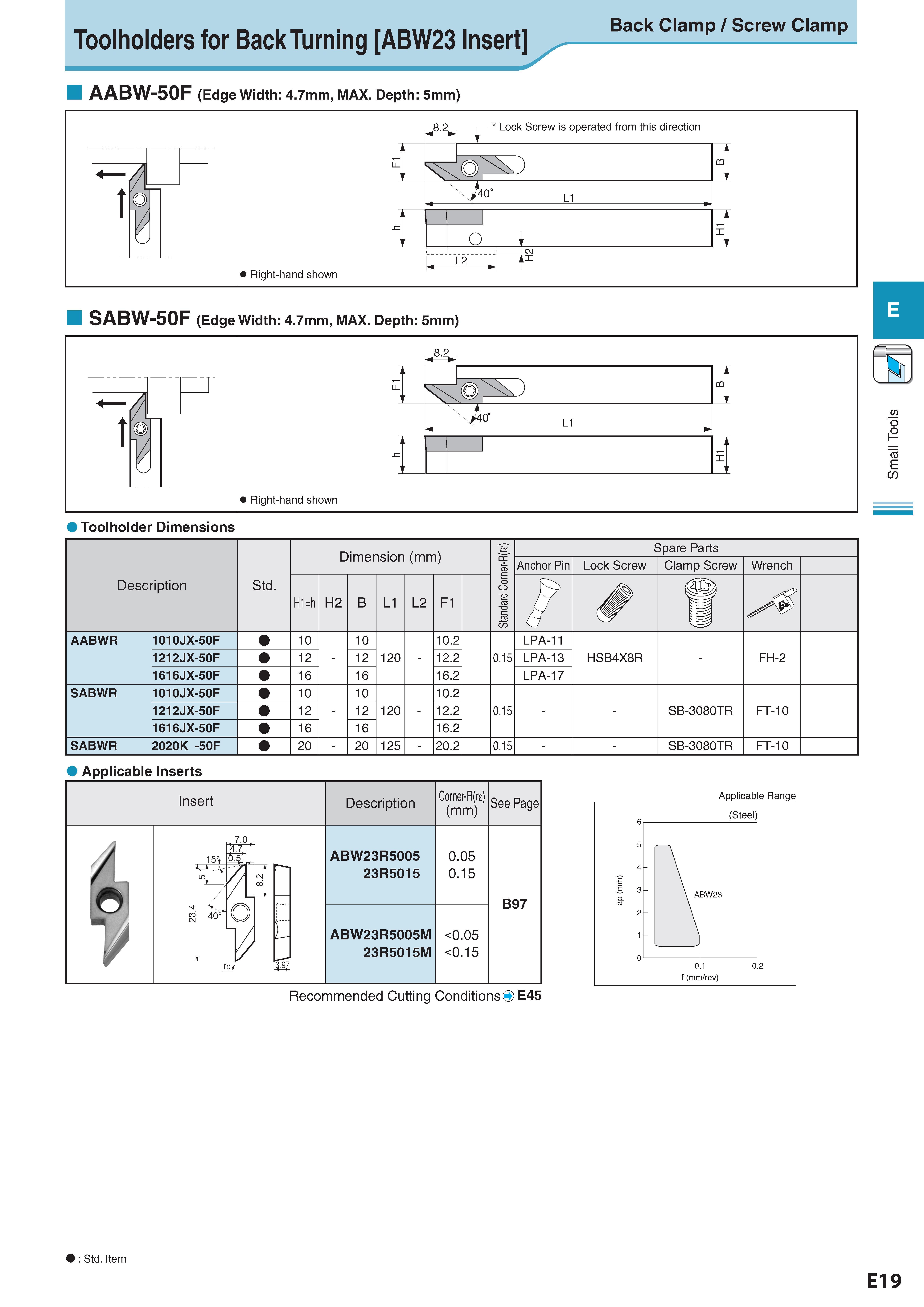

Toolholders for Back Turning ABW23 Insert AABW-50F (Edge Width: 4.7mm, MAX. Depth: 5mm) Back Clamp / Screw Clamp Показано правое исполнение инструмента SABW-50F (Edge Width: 4.7mm, MAX. Depth: 5mm) Показано правое исполнение инструмента Toolholder Dimensions Description Обозначение Std. Dimension (mm) Размеры в мм Standard Corner-R(re) Spare Parts Anchor Pin Lock Screw Clamp Screw Wrench H1=h H2 B L1 L2 F1 Q u AABWR 1010JX-50F 10 - 10 120 - 10.2 0.15 LPA-11 HSB4X8R - FH-2 1212JX-50F 12 12 12.2 LPA-13 1616JX-50F 16 16 16.2 LPA-17 SABWR 1010JX-50F 10 - 10 120 - 10.2 0.15 SB-3080TR FT-10 1212JX-50F 12 12 12.2 1616JX-50F 16 16 16.2 SABWR 2020K -50F 20 - 20 125 - 20.2 0.15 SB-3080TR FT-10 Applicable Inserts Insert 40° 7.0 17T 07 v Description Обозначение ABW23R5005 23R5015 ABW23R5005M 23R5015M Corner-R(re) (mm) 0.05 0.15 <0.05 <0.15 See Page B97 Recommended Cutting Conditions Рекомендованные режимы резания на станкахO E45 Applicable Range : Std. Item Стандартная позиция E19 Small Tools
