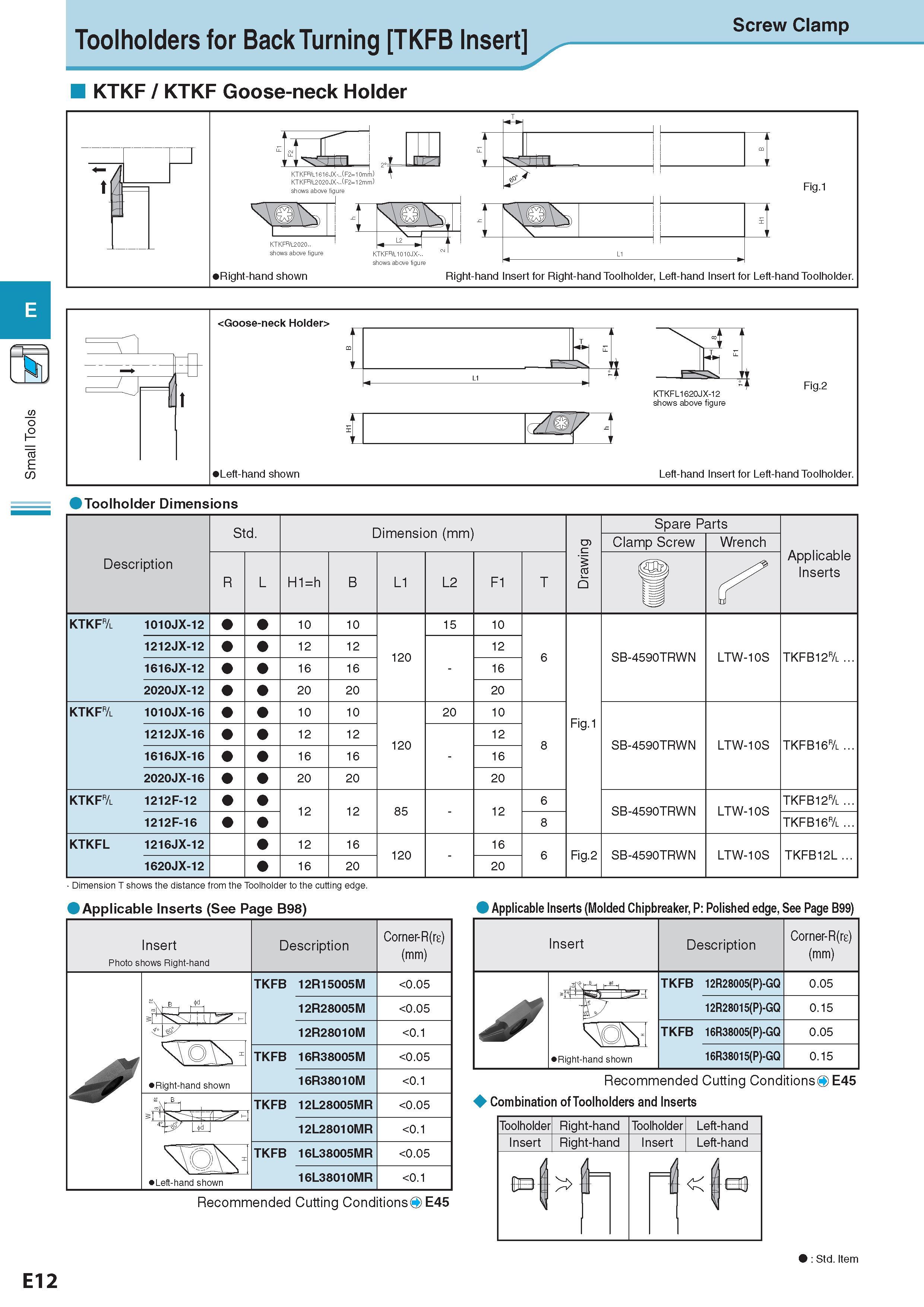

Small Tools Toolholders for Back Turning TKFB Insert KTKF / KTKF Goose-neck Holder Screw Clamp F KTKFR/Ll616JX-..(F2=10mm) KTKFR/L2020JX-..(F2=12mm) shows above figure KTKFr/l2020.. shows above figur Показано правое исполнение инструмента r Nt A K L2 o \ tkfr/li010JX-.. w 1 fr mess: Fig.1 Right-hand Insert for Right-hand Toolholder, Left-hand Insert for Left-hand Toolholder. T L- Toolholder Dimensions Description Обозначение Std. Dimension (mm) Размеры в мм Drawing Spare Parts Applicable Inserts Clamp Screw Wrench R L H1=h B L1 L2 F1 T u O KTKF& 1010JX-12 10 10 120 15 10 6 Fig.1 SB-4590TRWN LTW-10S TKFB12& ... 1212JX-12 12 12 - 12 1616JX-12 16 16 16 2020JX-12 20 20 20 KTKF& 1010JX-16 10 10 120 20 10 8 SB-4590TRWN LTW-10S TKFB16& ... 1212JX-16 12 12 - 12 1616JX-16 16 16 16 2020JX-16 20 20 20 KTKF& 1212F-12 12 12 85 - 12 6 SB-4590TRWN LTW-10S TKFB12& ... 1212F-16 8 TKFB16& ... KTKFL 1216JX-12 12 16 120 - 16 6 Fig.2 SB-4590TRWN LTW-10S TKFB12L ... 1620JX-12 16 20 20 Dimension T shows the distance from the Toolholder to the cutting edge. Applicable Inserts (See Page B98) Applicable Inserts (Molded Chipbreaker, P: Polished edge, See Page B99) Insert Photo shows Right-hand Description Обозначение Corner-R(rE) (mm) “\ B 11 -I TKFB 12R15005M <0.05 12R28005M <0.05 12R28010M <0.1 'OON-I TKFB 16R38005M <0.05 Показано правое исполнение инструмента 16R38010M <0.1 g Wl TKFB 12L28005MR <0.05 uLj 12L28010MR <0.1 Left-hand shown TKFB 16L38005MR <0.05 16L38010MR <0.1 Recommended Cutting Conditions Рекомендованные режимы резания на станкахO E45 Insert Description Обозначение Corner-R(r£) (mm) jr TKFB 12R28005(P)-GQ 0.05 12R28015(P)-GQ 0.15 VdO TKFB 16R38005(P)-GQ 0.05 Показано правое исполнение инструмента 16R38015(P)-GQ 0.15 Recommended Cutting Conditions Рекомендованные режимы резания на станкахO E45 Combination of Toolholders and Inserts Toolholde r Right-hand Toolholde Left-hand Insert Right-hand Insert Left-hand / m 1 \ > i -m : Std. Item Стандартная позиция E12
