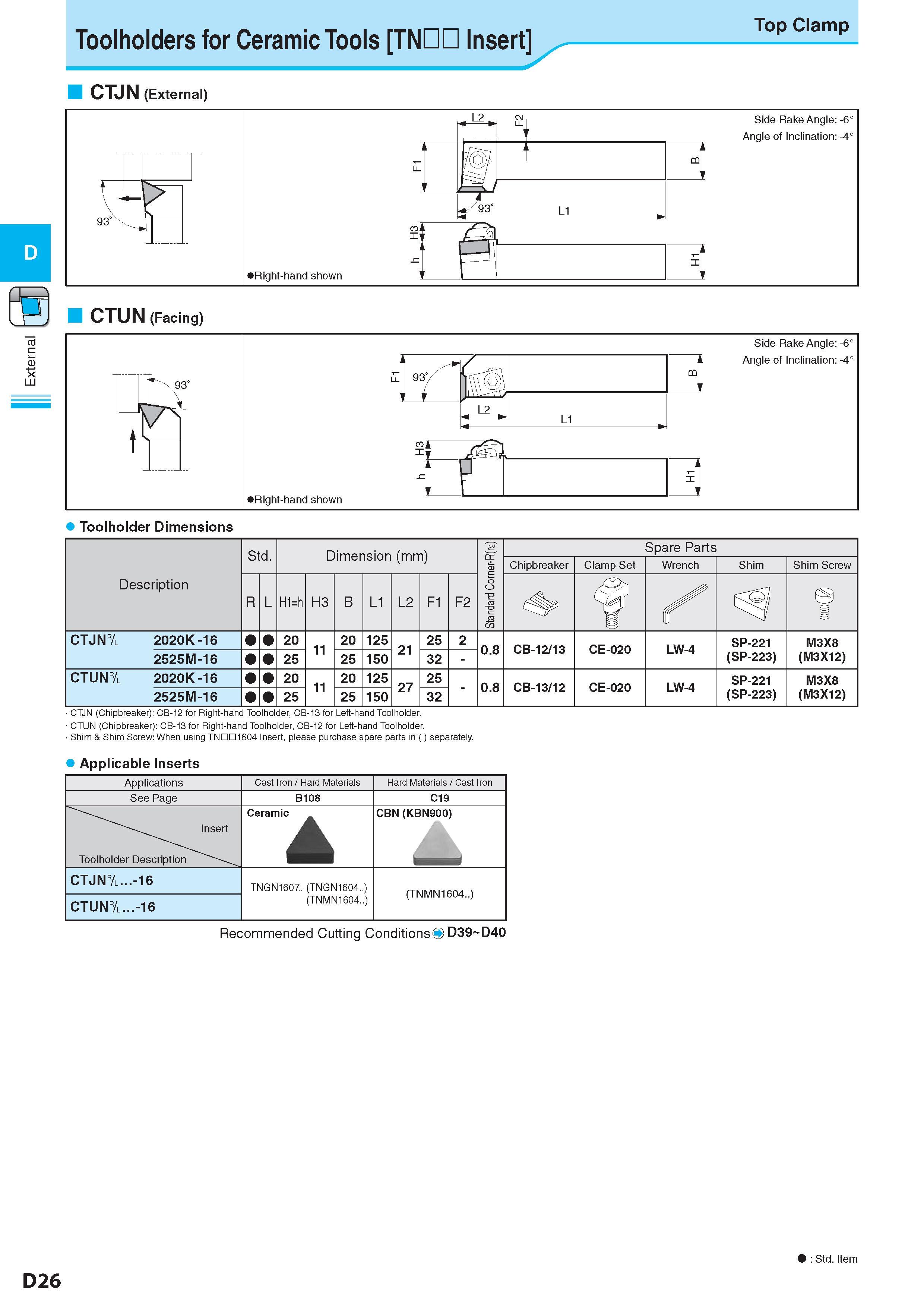

E External Toolholders for Ceramic Tools TNDD Insert Top Clamp CTJN (External) Toolholder Dimensions Description Обозначение Std. Dimension (mm) Размеры в мм Standard Corner-R(re) Spare Parts Chipbreaker Стружколом сменной пластины Clamp Set Wrench Shim Shim Screw R L H1=h H3 B L1 L2 F1 F2 f s f CTJN& 2020K-16 20 11 20 125 21 25 2 0.8 CB-12/13 CE-020 LW-4 SP-221 (SP-223) M3X8 (M3X12) 2525M-16 25 25 150 32 - CTUN& 2020K-16 20 11 20 125 27 25 - 0.8 CB-13/12 CE-020 LW-4 SP-221 (SP-223) M3X8 (M3X12) 2525M-16 25 25 150 32 CTJN (Chipbreaker): CB-12 for Right-hand Toolholder, CB-13 for Left-hand Toolholder. CTUN (Chipbreaker): CB-13 for Right-hand Toolholder, CB-12 for Left-hand Toolholder. Shim & Shim Screw: When using TNIHIII1604 Insert, please purchase spare parts in separately. Applicable Inserts Applications Cast Iron / Hard Materials Hard Materials / Cast Iron See Page B108 C19 Insert Toolholder Description Обозначение Ceramic CBN (KBN900) . CTJN&...-16 TNGN1607. (TNGN1604..) (TNMN1604..) (TNMN1604..) CTUN&...-16 Recommended Cutting Conditions Рекомендованные режимы резания на станкахO D39 D40 D26 : Std. Item
