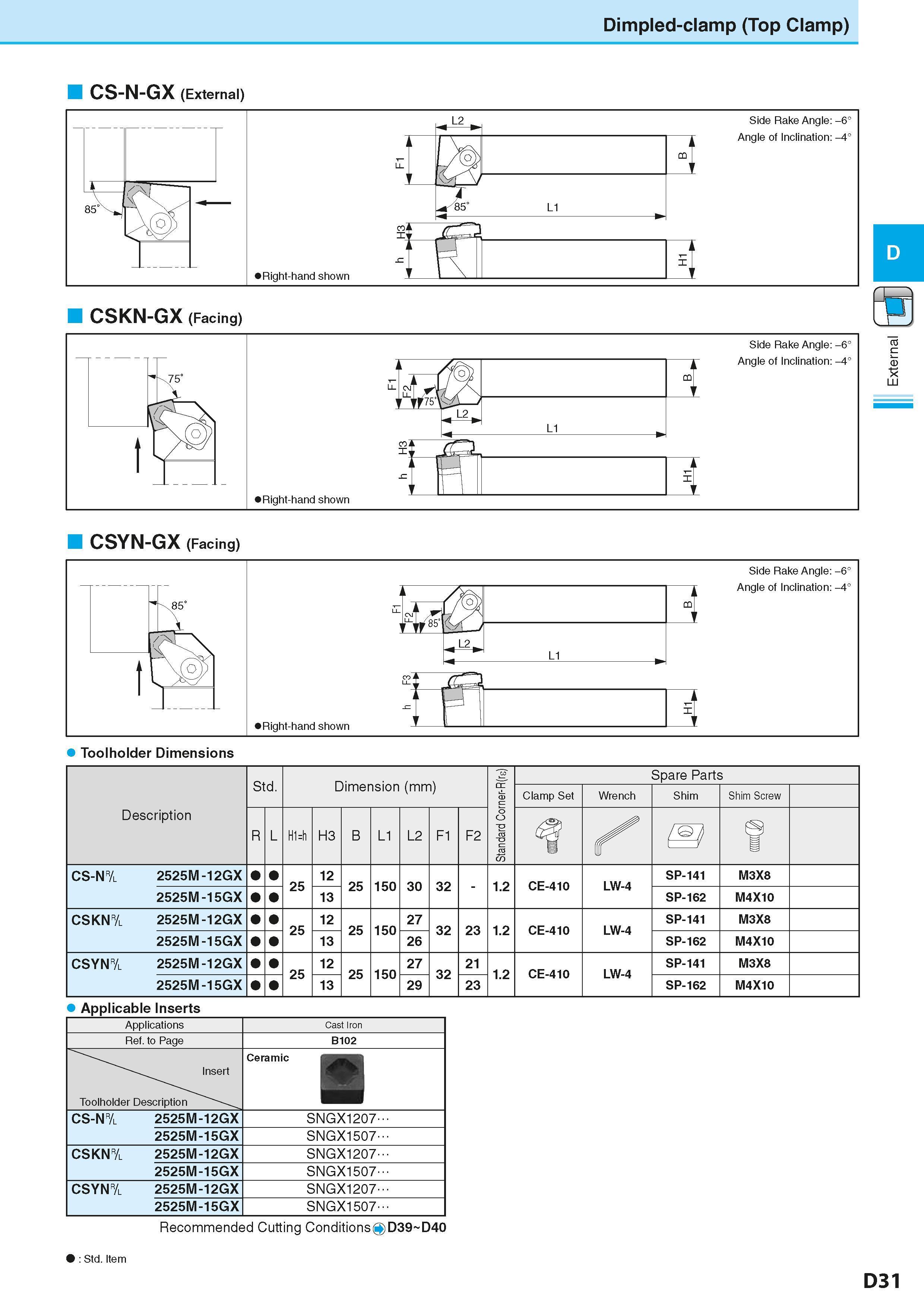

Dimpled-clamp (Top Clamp) CS-N-GX (External) CSKN-GX (Facing) fl LU D CSYN-GX (Facing) Toolholder Dimensions Description Обозначение инструмента для заказа Std. Dimension (mm) Размеры инструмента указаны в мм Standard Corner-R(rs) Spare Parts Clamp Set Wrench Shim Shim Screw R L H1=h H3 B L1 L2 F1 F2 f s M f CS-N& 2525M -12GX 25 12 25 150 30 32 - 1.2 CE-410 LW-4 SP-141 M3X8 2525M -15GX 13 SP-162 M4X10 CSKN& 2525M -12GX 25 12 25 150 27 32 23 1.2 CE-410 LW-4 SP-141 M3X8 2525M -15GX 13 26 SP-162 M4X10 CSYN& 2525M -12GX 25 12 25 150 27 32 21 1.2 CE-410 LW-4 SP-141 M3X8 2525M -15GX 13 29 23 SP-162 M4X10 Applicable Inserts Applications Cast Iron Ref. to Page B102 Insert Toolholder Description CS-N& 2525M-12GX SNGX1207- 2525M-15GX SNGX1507- CSKN& 2525M-12GX SNGX1207- 2525M-15GX SNGX1507- CSYN& 2525M-12GX SNGX1207- 2525M-15GX SNGX1507- Recommended Cutting ConditionsO D39 D40 Std. Item D31
