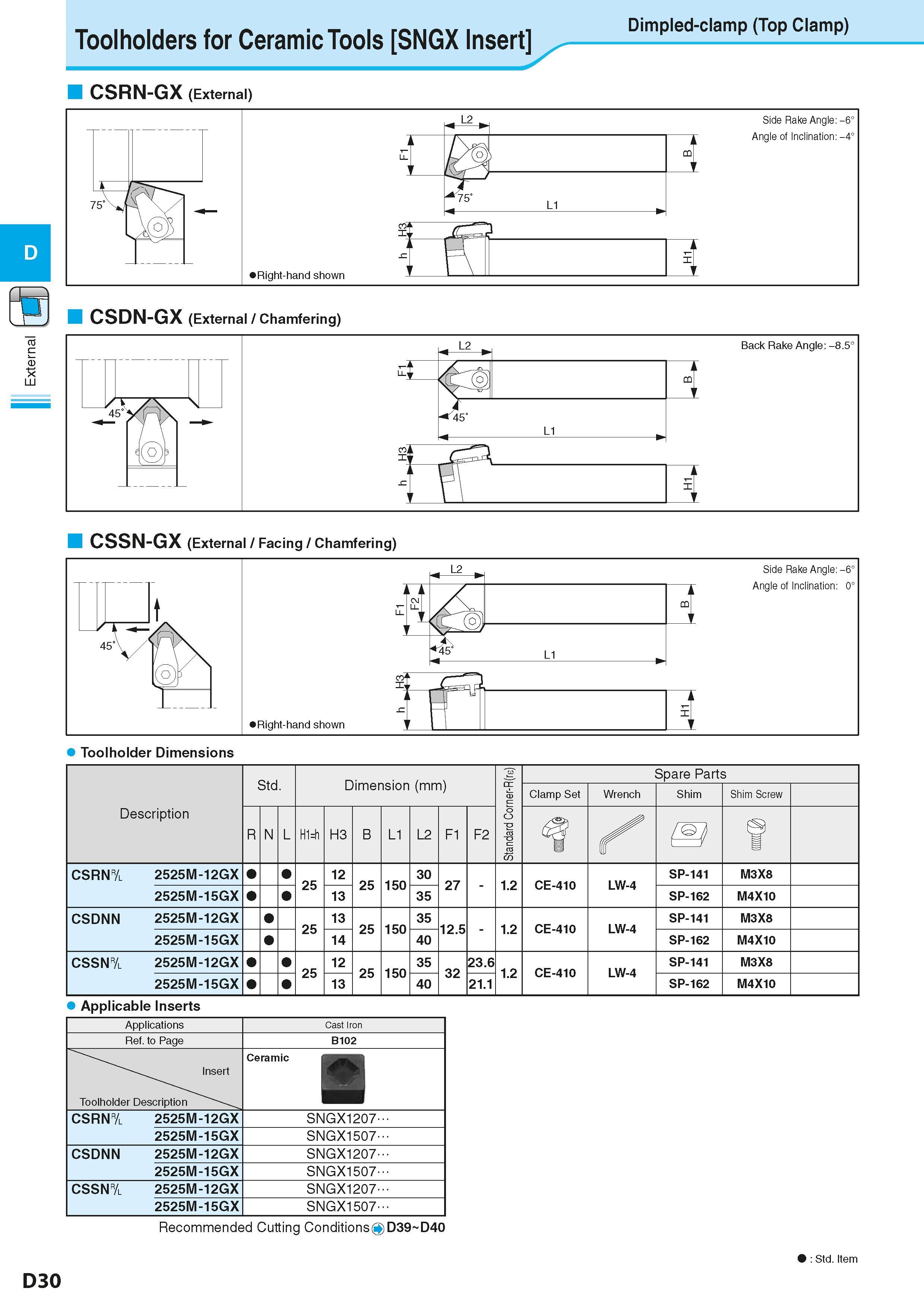

Toolholders for Ceramic Tools SNGX Insert Dimpled-clamp (Top Clamp) CSRN-GX (External) CSSN-GX (External / Facing / Chamfering) Toolholder Dimensions Description Обозначение инструмента для заказа Std. Dimension (mm) Размеры инструмента указаны в мм Standard Corner-R(re) Spare Parts Clamp Set Wrench Shim Shim Screw R N L H1=h H3 B L1 L2 F1 F2 S (3 f CSRN& 2525M -12GX 25 12 25 150 30 27 - 1.2 CE-410 LW-4 SP-141 M3X8 2525M -15GX 13 35 SP-162 M4X10 CSDNN 2525M -12GX 25 13 25 150 35 12.5 - 1.2 CE-410 LW-4 SP-141 M3X8 2525M -15GX 14 40 SP-162 M4X10 CSSN& 2525M -12GX 25 12 25 150 35 32 23.6 1.2 CE-410 LW-4 SP-141 M3X8 2525M -15GX 13 40 21.1 SP-162 M4X10 Applicable Inserts Applications Cast Iron Ref. to Page B102 Insert Toolholder Description CSRN& 2525M-12GX SNGX1207- 2525M-15GX SNGX1507- CSDNN 2525M-12GX SNGX1207- 2525M-15GX SNGX1507- CSSN& 2525M-12GX SNGX1207- 2525M-15GX SNGX1507- Recommended Cutting ConditionsQ D39 D40 Std. Item D30
