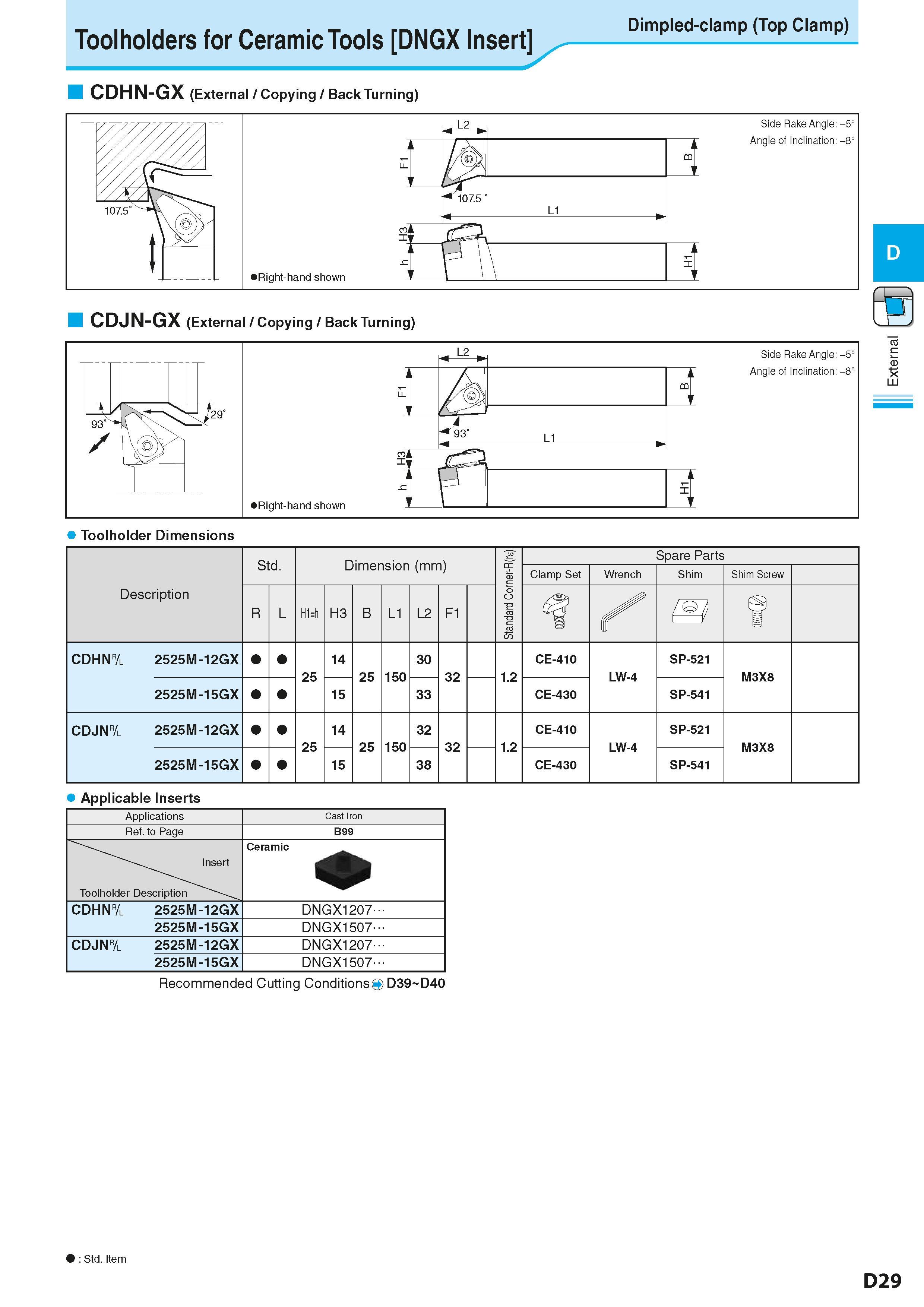

Toolholders for Ceramic Tools DNGX Insert Dimpied-ciamp (Top ciamp) CDHN-GX (External / Copying / Back Turning) Toolholder Dimensions Description Обозначение инструмента для заказа Std. Dimension (mm) Размеры инструмента указаны в мм -R( CD nr or C d n at Spare Parts Clamp Set Wrench Shim Shim Screw R L H1=h H3 B L1 L2 F1 M f CDHN& 2525M -12GX 25 14 25 150 30 32 1.2 CE-410 LW-4 SP-521 M3X8 2525M -15GX 15 33 CE-430 SP-541 CDJN& 2525M -12GX 25 14 25 150 32 32 1.2 CE-410 LW-4 SP-521 M3X8 2525M -15GX 15 38 CE-430 SP-541 Applicable Inserts Applications Cast Iron Ref. to Page B99 Insert Toolholder Description Ceramic CDHN& 2525M-12GX DNGX1207- 2525M-15GX DNGX1507- CDJN& 2525M-12GX DNGX1207- 2525M-15GX DNGX1507- Recommended Cutting ConditionsO D39 D40 Std. Item D29
