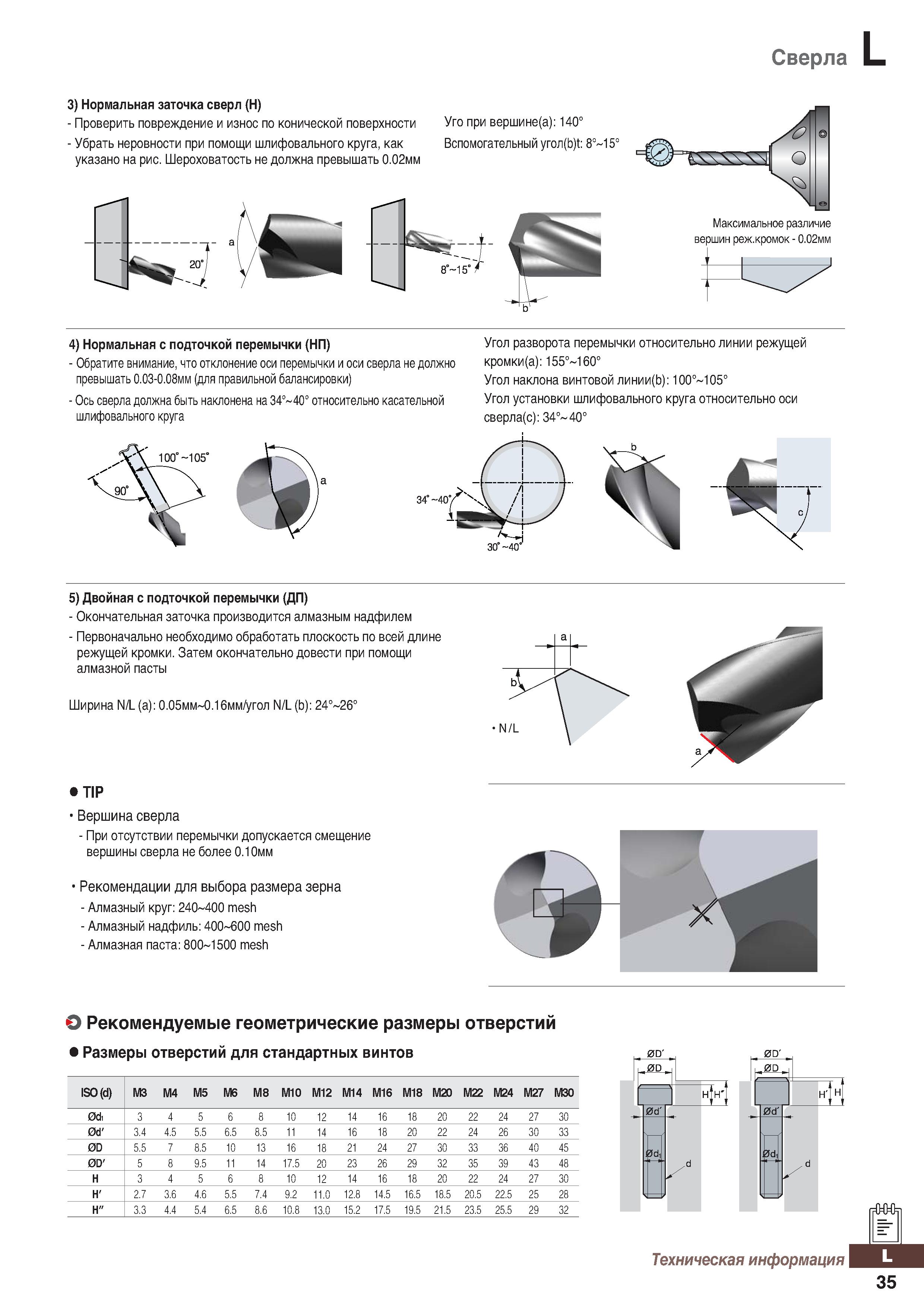

Сверла 3) Нормальная заточка сверл (Н) - Проверить повреждение и износ по конической поверхности - Убрать неровности при помощи шлифовального круга, как указано на рис. Шероховатость не должна превышать 0.02мм Уго при вершине(а): 140° Вспомогательный угол(Ь)(: -15° Максимальное различие вершин реж.кромок - 0.02мм 4) Нормальная с подточкой перемычки (НП) - Обратите внимание, что отклонение оси перемычки и оси сверла не должно превышать 0.03-0.08мм (для правильной балансировки) - Ось сверла должна быть наклонена на 34° 40° относительно касательной шлифовального круга 00 105 Угол разворота перемычки относительнолинии режущей кромки(а): 155° 160° Угол наклона винтовой линии(Ь): 100° 105° Угол установки шлифовального круга относительно оси сверла(с): 34° 40° 30'-40' 5) Двойная с подточкой перемычки (ДП) - Окончательная заточка производится алмазным надфилем - Первоначально необходимо обработать плоскость по всей длине режущей кромки. Затем окончательнодовести при помощи алмазной пасты Ширина N L (а): 0.05мм 0.16мм угол N L (Ь): 24° 26° TIP Вершина сверла - При отсутствии перемычки допускается смещение вершины сверла не более 0.10мм Рекомендации для выбора размера зерна - Алмазный круг: 240 400 mesh - Алмазный надфиль: 400 600 mesh - Алмазная паста: 800 1500 mesh О Рекомендуемые геометрические размеры отверстий Размеры отверстий для стандартных винтов ISO (d) M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 0di 3 4 5 6 8 10 12 14 16 18 20 22 24 27 30 0d' 3.4 4.5 5.5 6.5 8.5 11 14 16 18 20 22 24 26 30 33 0D 5.5 7 8.5 10 13 16 18 21 24 27 30 33 36 40 45 О 00 5 8 9.5 11 14 17.5 20 23 26 29 32 35 39 43 48 3 4 5 6 8 10 12 14 16 18 20 22 24 27 30 Н' 2.7 3.6 4.6 5.5 7.4 9.2 11.0 12.8 14.5 16.5 18.5 20.5 22.5 25 28 Н" 3.3 4.4 5.4 6.5 8.6 10.8 13.0 15.2 17.5 19.5 21.5 23.5 25.5 29 32 0D 0D' .00 06' 06' 06, Техническая информация 35
