1213 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.L34

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. L34 1213 Lab2u

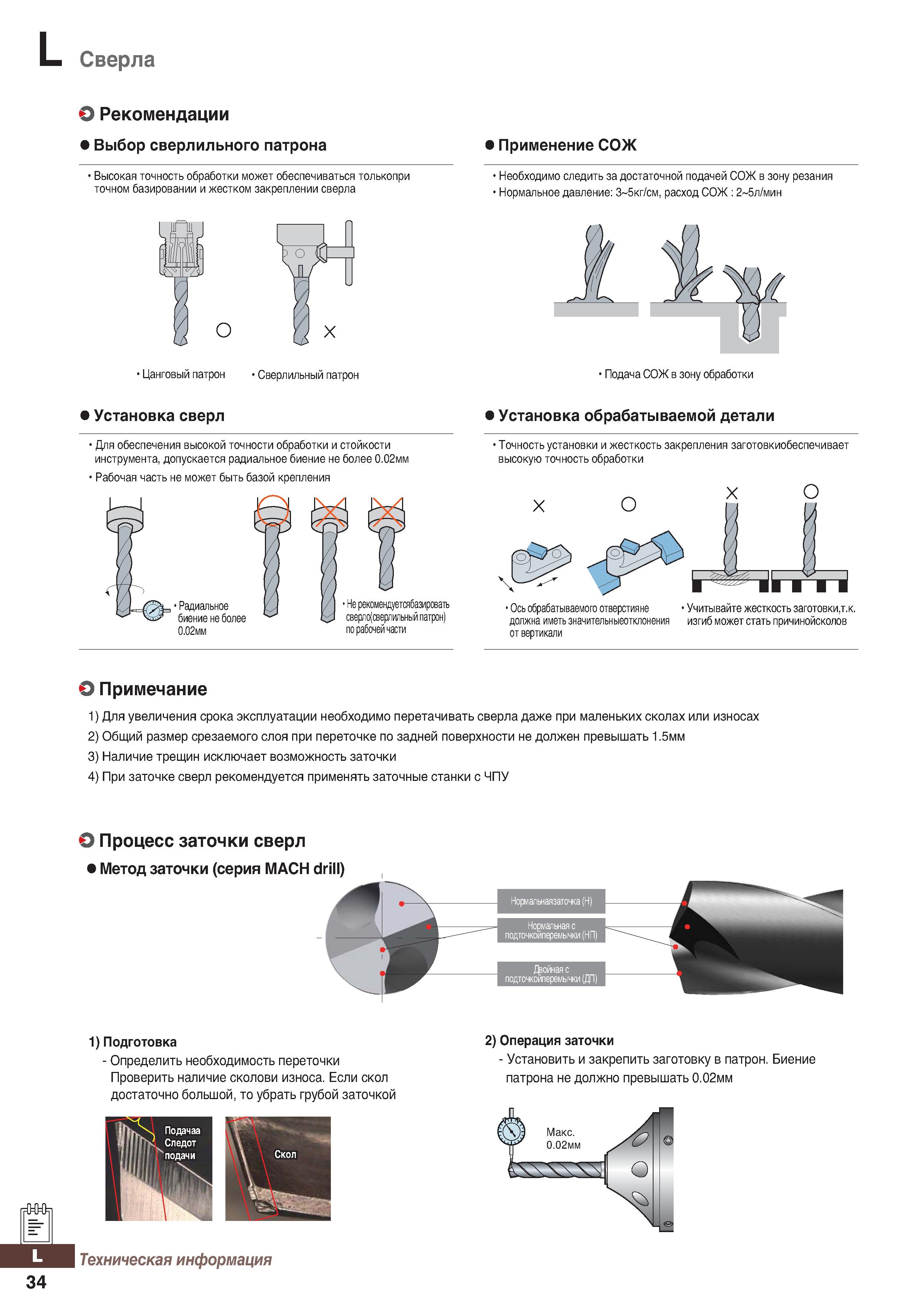

Сверла О Рекомендации Выбор сверлильного патрона Высокая точность обработки может обеспечиваться толькопри точном базировании и жестком закреплении сверла О Цанговый патрон Сверлильный патрон Установка сверл Для обеспечения высокой точности обработки и стойкости инструмента, допускается радиальное биение не более 0.02мм Рабочая часть не может быть базой крепления Не рекомендуетсябазировать сверло(сверлильный патрон) по рабочей части Применение СОЖ Необходимо следить за достаточной подачей СОЖ в зону резания Нормальное давление: 3 5кг см, расход СОЖ : 2 5л мин Подача СОЖ в зону обработки Установка обрабатываемой детали Точностьустановки и жесткость закрепления заготовкиобеспечивает высокую точность обработки X о X О Ось обрабатываемого отверстияне Учитывайте жесткость заготовки,т.к. должна иметь значительныеотклонения изгиб может стать причинойсколов от вертикали О Примечание 1) Для увеличения срока эксплуатации необходимо перетачивать сверла даже при маленьких сколах или износах 2) Общий размер срезаемого слоя при переточке по задней поверхности не должен превышать 1.5мм 3) Наличие трещин исключает возможность заточки 4) При заточке сверл рекомендуется применять заточные станки с ЧПУ О Процесс заточки сверл Метод заточки (серия MACH drill) 1)Подготовка 2)Операциязаточки - Определить необходимость переточки - Установить и закрепить заготовку в патрон. Биение Проверить наличие сколови износа. Если скол патрона не должно превышать 0.02мм достаточно большой, то убрать грубой заточкой 34
