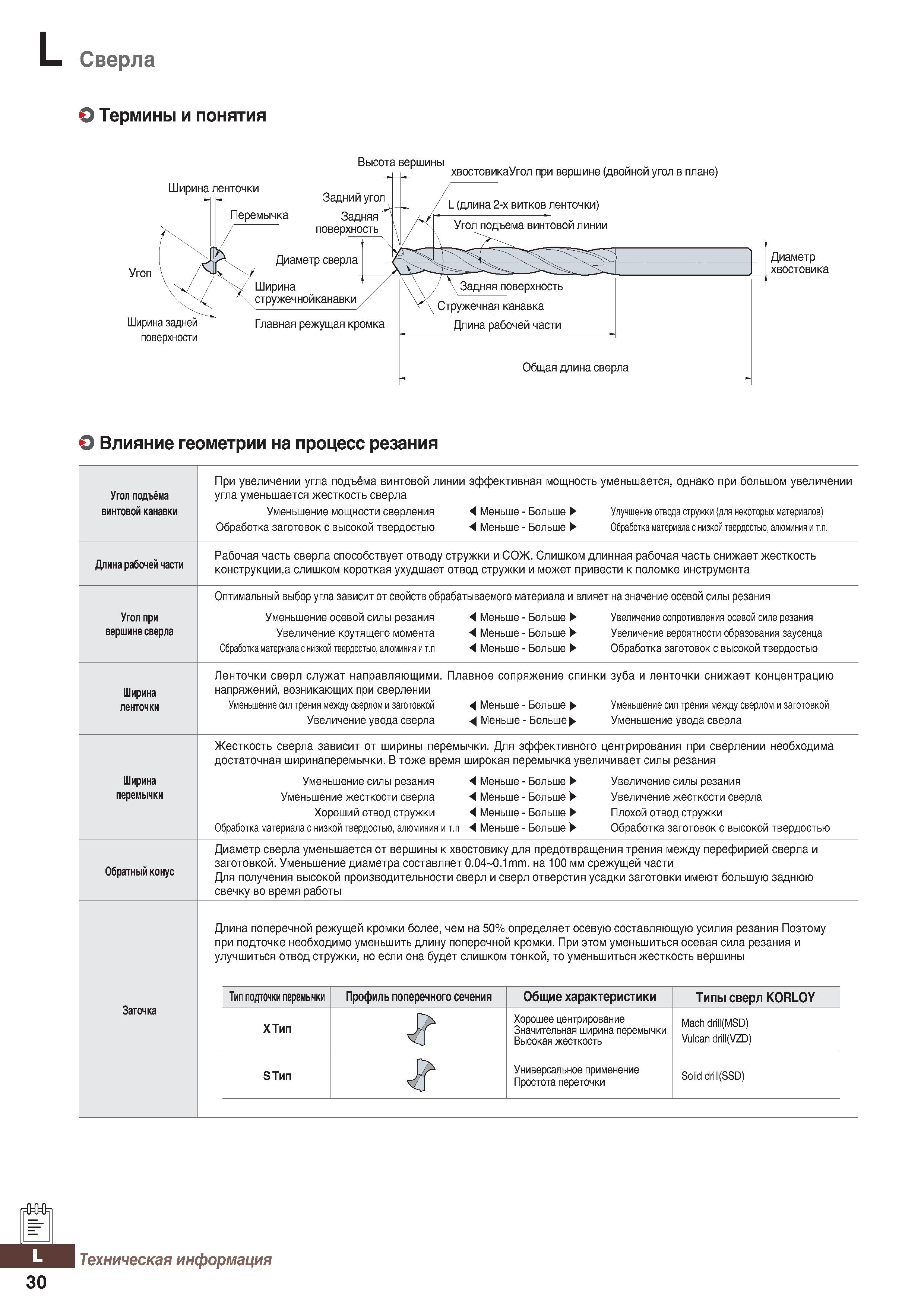

Сверла О Термины и понятия Высота вершины Ширина ленточки Перемычка Угоп Ширина задней поверхности Задний угол Задняя поверхность t хвостовикаУгол при вершине (двойной угол в плане) L (длина 2-х витков ленточки) Ширина стружечнойканавки Главная режущая кромка Стружечная канавка Длина рабочей части Диаметр хвостовика Общая длина сверла О Влияние геометрии на процесс резания Угол подъёма винтовой канавки При увеличении угла подъёма винтовой линии эффективная мощность уменьшается, однако при большом увеличении угла уменьшается жесткость сверла Уменьшение мощности сверления А Меньше - Больше Улучшение отвода стружки (для некоторых материалов) Обработка заготовок с высокой твердостью Меньше - Больше Обработка материала с низкой твердостью, алюминия и т.п. Длина рабочей части Рабочая часть сверла способствует отводу стружки и СОЖ. Слишком длинная рабочая часть снижает жесткость конструкции,а слишком короткая ухудшает отвод стружки и может привести к поломке инструмента Угол при вершине сверла Оптимальный выбор угла зависит от свойств обрабатываемого материала и влияет на значение осевой силы резания Уменьшение осевой силы резания А Меньше - Больше Увеличение сопротивления осевой силе резания Увеличение крутящего момента Меньше - Больше Увеличение вероятности образования заусенца Обработка материала с низкой твердостью, алюминия и т.п А Меньше - Больше Обработка заготовок с высокой твердостью Ширина ленточки Ленточки сверл служат направляющими. Плавное сопряжение спинки зуба и ленточки снижает концентрацию напряжений, возникающих при сверлении Уменьшение сил трения между сверлом и заготовкой Меньше - Больше Уменьшение сил трения между сверлом и заготовкой Увеличение увода сверла 4 Меньше - Больше Уменьшение увода сверла Ширина перемычки Жесткость сверла зависит от ширины перемычки. Для эффективного центрирования при сверлении необходима достаточная ширинаперемычки. В тоже время широкая перемычкаувеличивает силы резания Уменьшение силы резания А Меньше - Больше Увеличение силы резания Уменьшение жесткости сверла Меньше - Больше Увеличение жесткости сверла Хороший отвод стружки А Меньше - Больше Плохой отвод стружки Обработка материала с низкой твердостью, алюминия ит.п А Меньше - Больше Обработка заготовок с высокой твердостью Диаметр сверла уменьшается от вершины к хвостовику для предотвращения трения между перефирией сверла и заготовкой. Уменьшениедиаметра составляет 0.04 0.1mm. на 100 мм срежущей части Для получения высокой производительности сверл и сверл отверстия усадки заготовки имеют большую заднюю свечку во время работы Длина поперечной режущей кромки более, чем на 50% определяет осевую составляющую усилия резания Поэтому при подточке необходимо уменьшить длину поперечной кромки. При этом уменьшиться осевая сила резания и улучшиться отвод стружки, но если она будет слишком тонкой, то уменьшиться жесткость вершины Заточка Тип подточки перемычки Профиль поперечного сечения Общие характеристики Типы сверл KORLOY ХТип 1 Хорошее центрирование Значительная ширина перемычки Высокая жесткость Mach drill(MSD) Vulcan drill(VZD) STnn Универсальное применение Простота переточки Solid drill(SSD) Техническая информация 30
