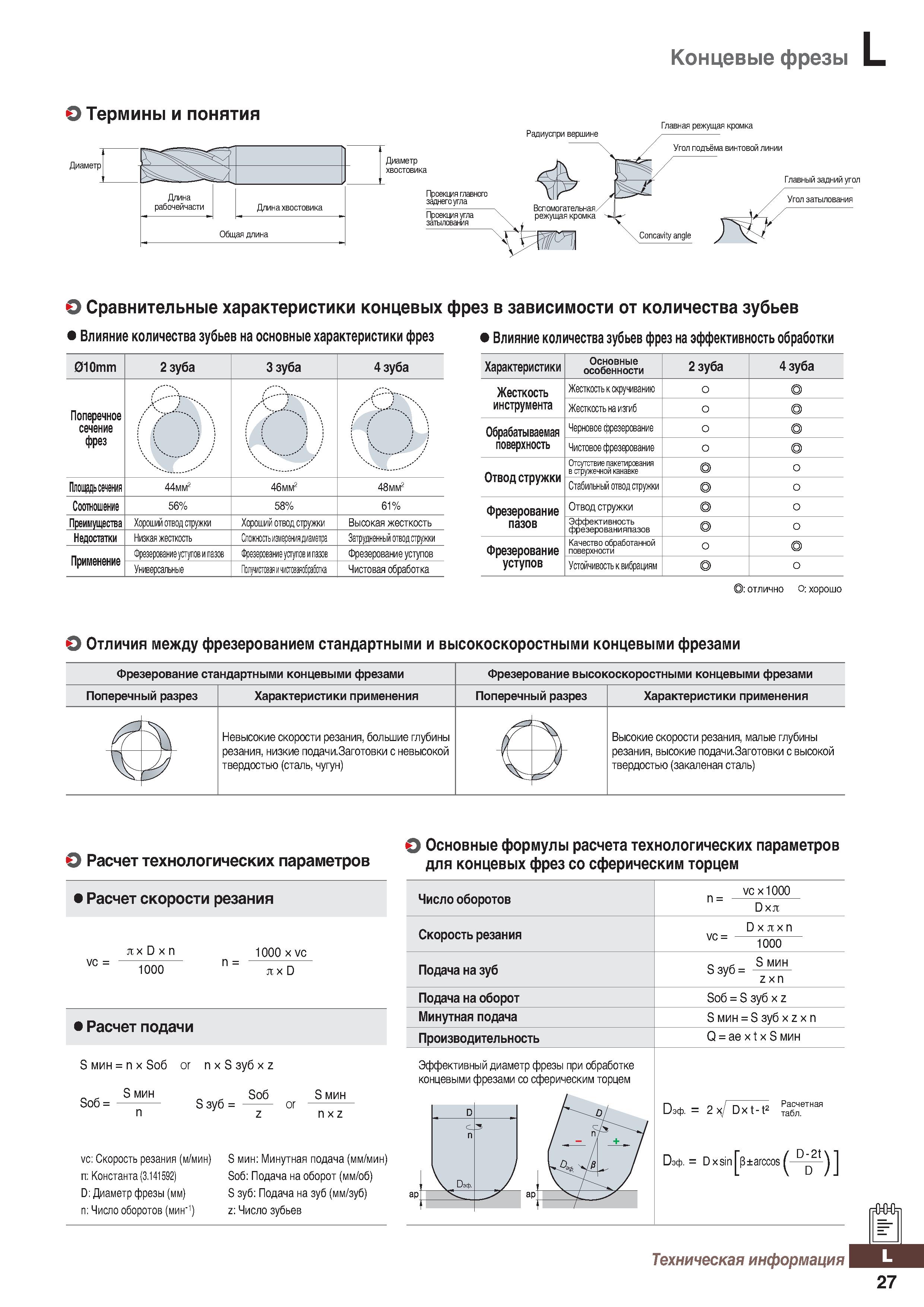

Концевые фрезы О Термины и понятия Проекция главного заднегоугла Радиуспри вершине Главная режущая кромка Главный задний угол О Сравнительные характеристики концевых фрез в зависимости от количества зубьев Влияние количества зубьев на основные характеристики фрез Влияние количества зубьев фрез на эффективность обработки 010mm 2 зуба Ззуба 4 зуба Поперечное сечение фрез ,Л. " Площадь сечения 44мм£ 46мм£ 48мм£ Соотношение 56% 58% 61% Преимущества Хороший отвод стружки Хороший отвод стружки Высокая жесткость Недостатки Низкая жесткость Сложностьизмерениядиаметра Затрудненный отвод стружки Фрезерование уступов и пазов Фрезерованиеузгупов и пазов Фрезерование уступов Универсальные Получистовая и чиоговаяобработка Чистовая обработка Характеристики Основные особенности 2зуба 4зуба Жесткость Жесткость к скручиванию о инструмента Жесткость на изгиб о Обрабатываемая поверхность Черновое фрезерование о Чистовое фрезерование о Отводстружки Отсутствие пакетирования в стружечной канавке о Стабильный отвод стружки о Фрезерование пазов Отвод стружки о Эффективность фрезерованияпазов о Фрезерование уступов Качество обработанной поверхности о Устойчивость к вибрациям о ): отлично О: хорошо О Отличия между фрезерованием стандартными и высокоскоростными концевыми фрезами Фрезерование стандартными концевыми фрезами Фрезерование высокоскоростными концевыми фрезами Поперечный разрез Характеристики применения Поперечный разрез Характеристики применения Невысокие скорости резания, большие глубины резания, низкие подачи.Заготовки с невысокой твердостью (сталь, чугун) Высокие скорости резания, малые глубины резания, высокие подачи.Заготовки с высокой твердостью (закаленая сталь) О Расчет технологических параметров Расчет скорости резания VC = nxDxn 1000 = 1000 х vc xD Расчет подачи S мин = nx Soб or nxS зуб х z S мин Soб = S3y6 : Soб S мин or - z nxz О Основные формулы расчета технологических параметров для концевых фрез со сферическим торцем Число оборотов Скорость резания Подача на зуб Подача на оборот Минутная подача Производительность Эффективный диаметр фрезы при обработке концевыми фрезами со сферическим торцем vc: Скорость резания (м/мин) S мин: Минутная подача (мм/мин) п: Константа (3.141592) So6: Подача на оборот (мм/об) D: Диаметр фрезы (мм) S зуб: Подача на зуб (мм/зуб) п: Число оборотов (мин-1) z: Число зубьев vc х1000 Dxn vc = Dx яxn 1000 S3y6 = S мин zxn Soб = S3y6xz S мин = S3y6xzxn Q = aextxS мин n о .о Расчетная йэф. = 2 J Dxt-t2 ТабЛ. Рэф. = D xsin 3±arccos Техническая информация 27 n
