1195 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.L16

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. L16 1195 Lab2u

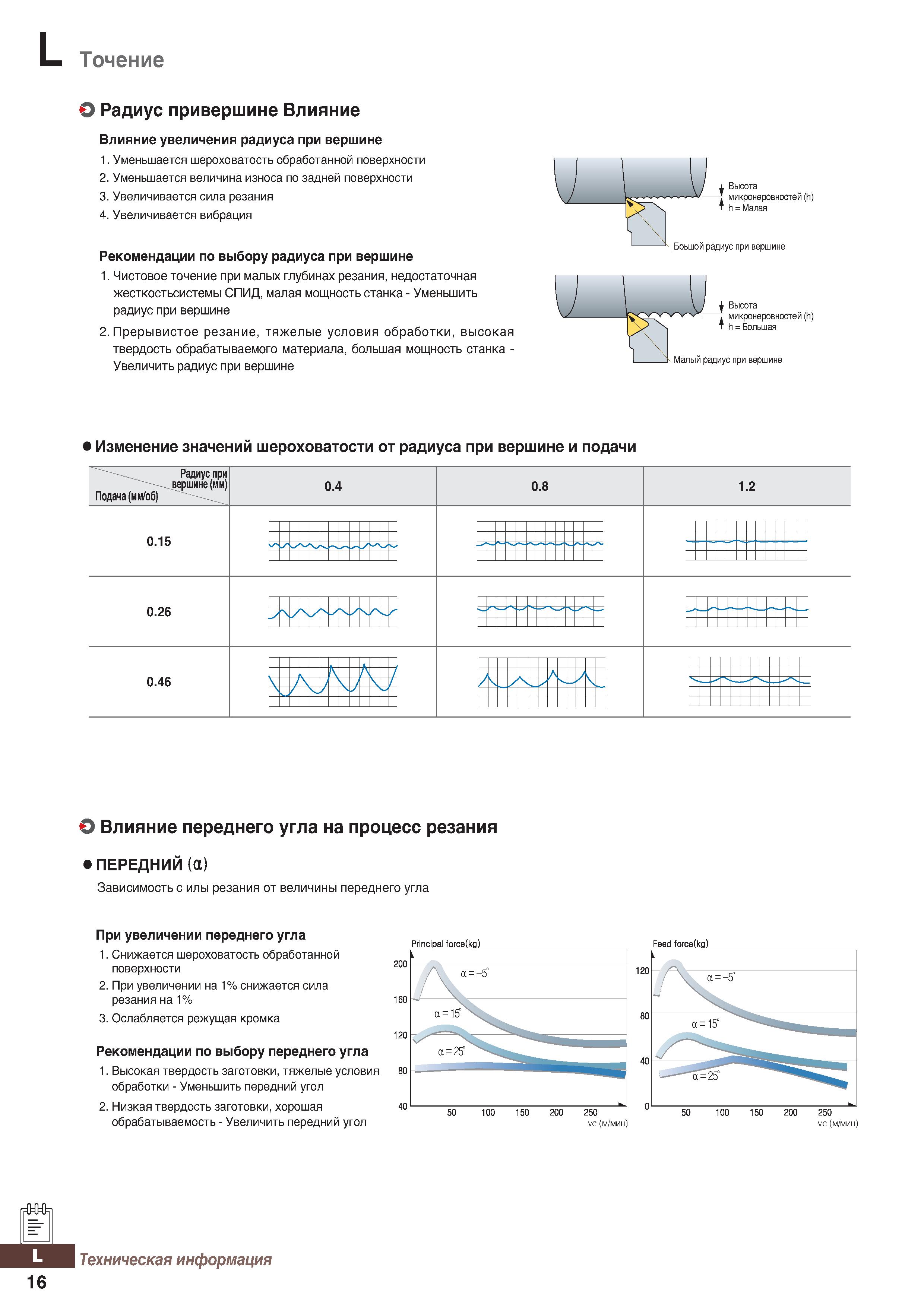

Точение О Радиус привершине Влияние Влияние увеличения радиуса при вершине 1. Уменьшается шероховатость обработанной поверхности 2. Уменьшается величина износа по задней поверхности 3. Увеличивается сила резания 4. Увеличивается вибрация Рекомендации по выбору радиуса при вершине 1. Чистовое точение при малых глубинах резания, недостаточная жесткостьсистемы СПИД, малая мощность станка - Уменьшить радиус при вершине 2. Прерывистое резание, тяжелые условия обработки, высокая твердость обрабатываемого материала, большая мощность станка -Увеличить радиус при вершине Высота микронеровностей(h) h = Малая Высота микронеровностей(h) h = Большая Малый радиус при вершине Изменение значений шероховатости от радиуса при вершине и подачи О Влияние переднего угла на процесс резания ПЕРЕДНИЙ (а) Зависимость с илы резания от величины переднего угла При увеличении переднего угла 1. Снижается шероховатость обработанной поверхности 2. При увеличении на 1% снижается сила резания на 1% 3. Ослабляется режущая кромка Рекомендации по выбору переднего угла 1. Высокая твердость заготовки, тяжелые условия обработки - Уменьшить передний угол 2. Низкая твердость заготовки, хорошая обрабатываемость - Увеличить передний угол Principal force(kg) Feed force(kg) Техническая информация 16
