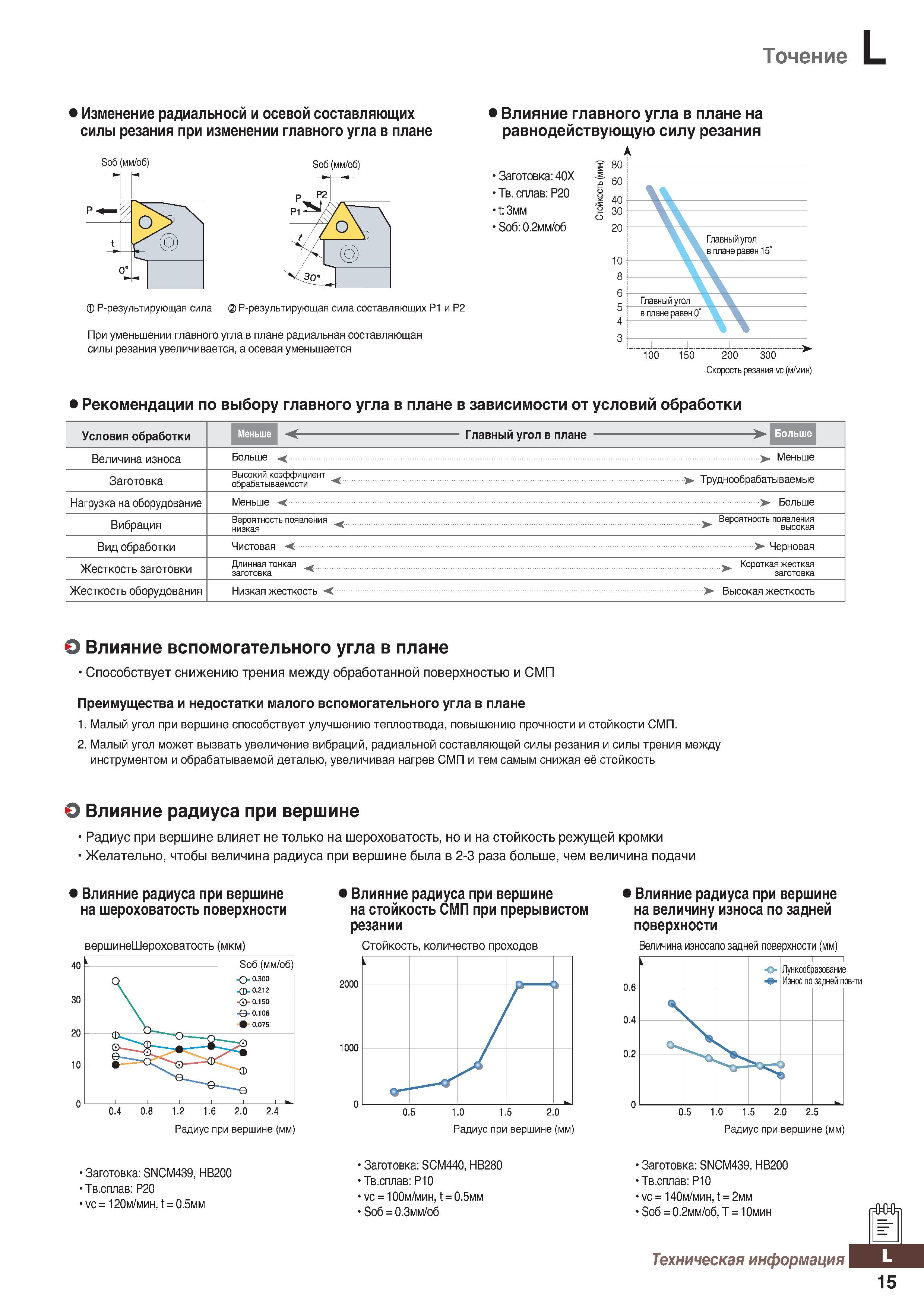

1194 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.L15

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. L15 1194 Lab2u

Точение Изменение радиальносй и осевой составляющих силы резания при изменении главного угла в плане Soб (мм/об) Soб (мм/об) D Р-результирующая сила составляющих Р1 и Р2 При уменьшении главного угла в плане радиальная составляющая силы резания увеличивается, а осевая уменьшается Влияние главного угла в плане на равнодействующую силу резания Заготовка: 40Х Тв. сплав: Р20 t: Змм So6:0.2 мм/об Рекомендации по выбору главного угла в плане в зависимости от условий обработки Условия обработки Величина износа Больше Меньше Заготовка Высокий коэффициент Труднообрабатываемые обрабатываемости Нагрузка на оборудование h louiuiiio Rnnunio 1спошс ь. оильшс Вибрация Вероятность появления w Вероятность появления низкая высокая Вид обработки и и и и 1 иоам >, псрпиоам Жесткость заготовки Длинная тонкая w Короткая жесткая заготовка заготовка Жесткость оборудования и . Низкая жесткость Ьысокая жесткость О Влияние вспомогательного угла в плане Способствует снижению трения между обработанной поверхностью и СМП Преимущества и недостатки малого вспомогательного угла в плане 1. Малый угол при вершине способствует улучшению теплоотвода, повышению прочности и стойкости СМП. 2. Малый угол может вызвать увеличение вибраций, радиальной составляющей силы резания и силы трения между инструментом и обрабатываемой деталью, увеличивая нагрев СМП и тем самым снижая её стойкость О Влияние радиуса при вершине Радиус при вершине влияет не только на шероховатость, но и на стойкость режущей кромки Желательно, чтобы величина радиуса при вершине была в 2-3 раза больше, чем величина подачи Влияние радиуса при вершине на шероховатость поверхности вершинеШероховатость (мкм) Soб (мм/об) -О- о.зоо -Ф- 0.212 Q=-M56 - 1.2 1.6 2.0 2.4 Радиус при вершине (мм) Влияние радиуса при вершине на стойкость СМП при прерывистом резании Стойкость, количество проходов Влияние радиуса при вершине на величину износа по задней поверхности Величина износапо задней поверхности (мм) Заготовка: SNCM439, НВ200 Тв.сплав: Р20 vc=120M MHH,t = 0.5MM Заготовка: SCM440, НВ280 Тв.сплав: Р10 vc = 100M MHH,t = 0.5MM Soб = 0.3 мм/об Заготовка: SNCM439, НВ200 Тв.сплав: Р10 vc = 140M MHH,t = 2MM Soб = 0.2 мм/об , Т = Юмин Техническая информация 15
