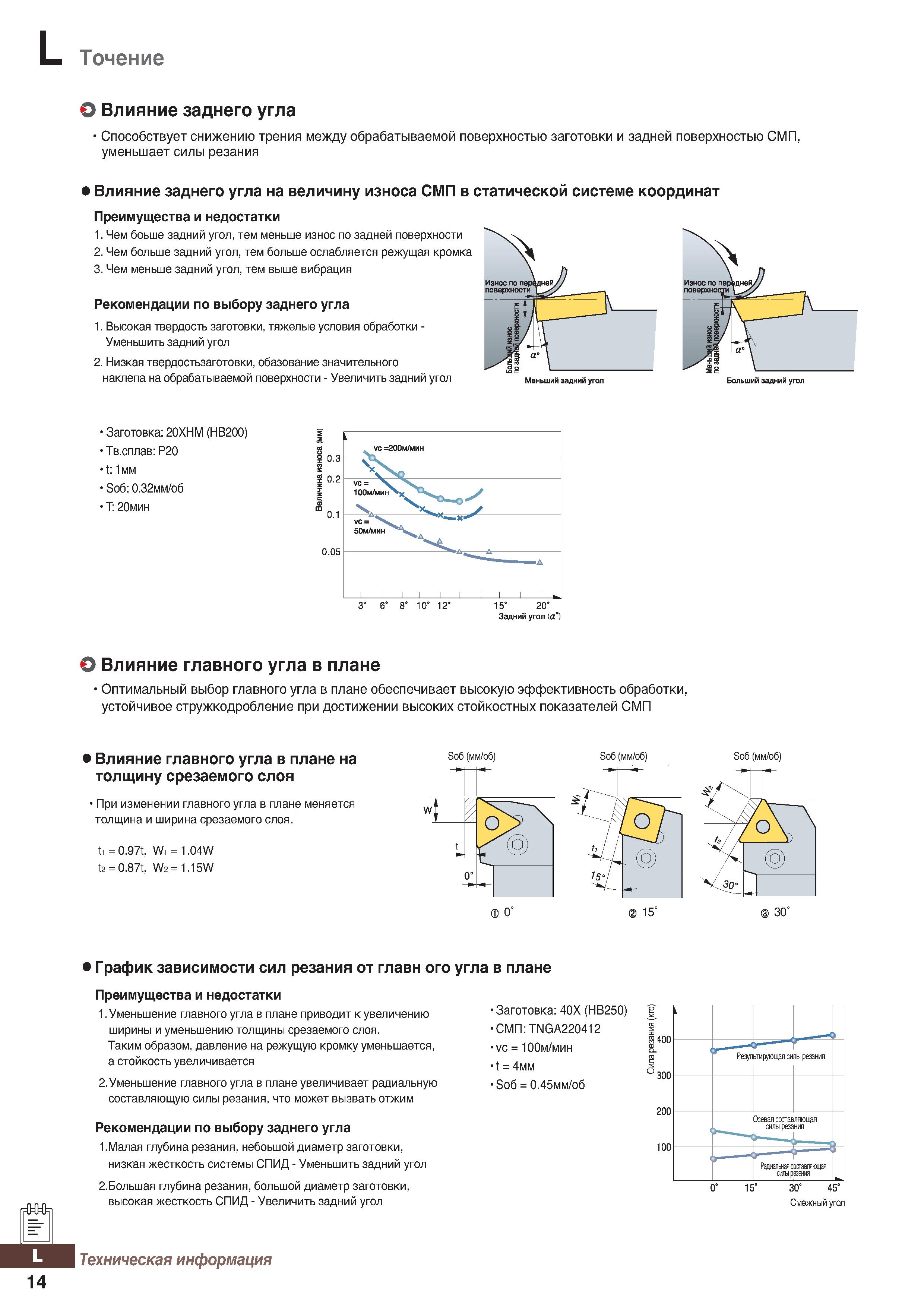

Точение О Влияние заднего угла 1 Способствует снижению трения между обрабатываемой поверхностью заготовки и задней поверхностью СМП, уменьшает силы резания Влияние заднего угла на величину износа СМП в статической системе координат Преимущества и недостатки 1. Чем боьше задний угол, тем меньше износ по задней поверхности 2. Чем больше задний угол, тем больше ослабляется режущая кромка 3. Чем меньше задний угол, тем выше вибрация Рекомендации по выбору заднего угла 1. Высокая твердость заготовки, тяжелые условия обработки -Уменьшить задний угол 2. Низкая твердостьзаготовки, обазование значительного наклепа на обрабатываемой поверхности - Увеличить задний угол Заготовка: 20ХНМ (НВ200) Тв.сплав: Р20 t: 1мм So6:0.32 мм/об Т: 20мин Задний угол (а в О Влияние главного угла в плане Оптимальный выбор главного угла в плане обеспечивает высокую эффективность обработки, устойчивое стружкодробление при достижении высоких стойкостных показателей СМП Влияние главного угла в плане на толщину срезаемого слоя При изменении главного угла в плане меняется толщина и ширина срезаемого слоя. t, = 0.97t, Wi = 1.04W t2 = 0.87t, W2=1.15W Soб (мм/об) Soб (мм/об) Soб (мм/об) 0° График зависимости сил резания от главн ого угла в плане 14 Преимущества и недостатки 1. Уменьшение главного угла в плане приводит к увеличению ширины и уменьшению толщины срезаемого слоя. Таким образом, давление на режущую кромку уменьшается, а стойкость увеличивается 2.Уменьшение главного угла в плане увеличивает радиальную составляющую силы резания, что может вызвать отжим Рекомендации по выбору заднего угла 1.Мапая глубина резания, небоьшой диаметр заготовки, низкая жесткость системы СПИД - Уменьшить задний угол 2.Большая глубина резания, большой диаметр заготовки, высокая жесткость СПИД - Увеличить задний угол Техническая информация Заготовка: 40Х (НВ250) СМП: TNGA220412 vc = 100 м/мин t = 4мм Soб = 0.45 мм/об 8 400 '300 200 100 i Резул ьтирующая си лы резания Осевая составляющая силы резания у Радиальная составляющая силы резания 15’ 30‘ 45’ Смежный угол
