1095 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.I38

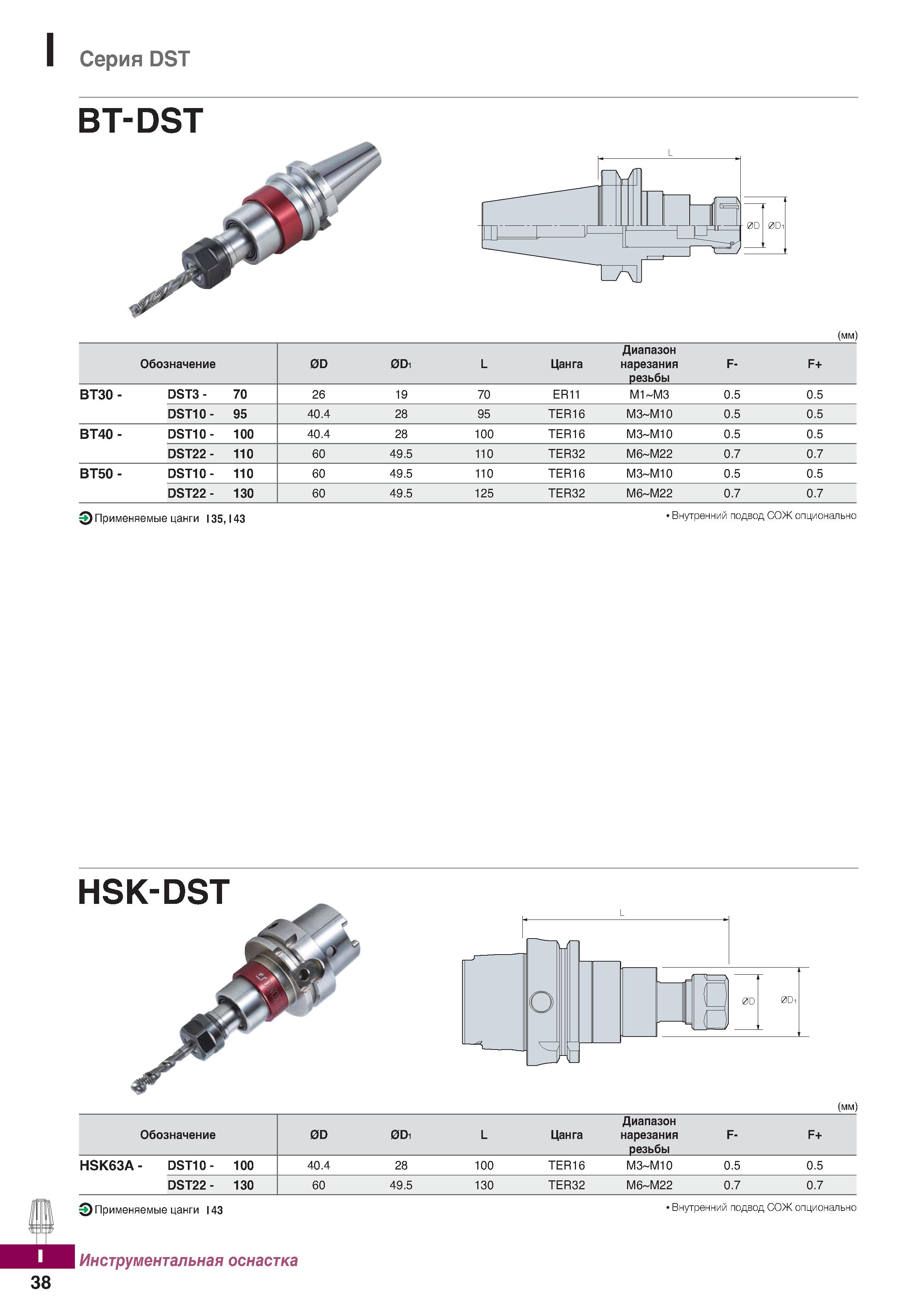

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. I38 1095 Lab2u Серия DST BT-DST (мм) Обозначение 0D 0Di L Цанга Диапазон нарезания резьбы F- F+ ВТ30- DST3- 70 26 19 70 ER11 М1-МЗ 0.5 0.5 DST10- 95 40.4 28 95 TER16 МЗ-М10 0.5 0.5 ВТ40- DST10- 100 40.4 28 100 TER16 МЗ-М10 0.5 0.5 DST22- 110 60 49.5 110 TER32 М6-М22 0.7 0.7 ВТ50- DST10- 110 60 49.5 110 TER16 МЗ-М10 0.5 0.5 DST22- 130 60 49.5 125 TER32 М6-М22 0.7 0.7 Применяемые цанги 135,143 ’ Внутренний подвод СОЖ опционально HSK-DST (мм) Обозначение 0D 0Di L Цанга Диапазон нарезания резьбы F- F+ HSK63A- DST10- 100 40.4 28 100 TER16 МЗ-М10 0.5 0.5 DST22- 130 60 49.5 130 TER32 М6-М22 0.7 0.7 5) Применяемые цанги 143 Инструментальная оснастка Внутренний подвод СОЖ опционально 38
