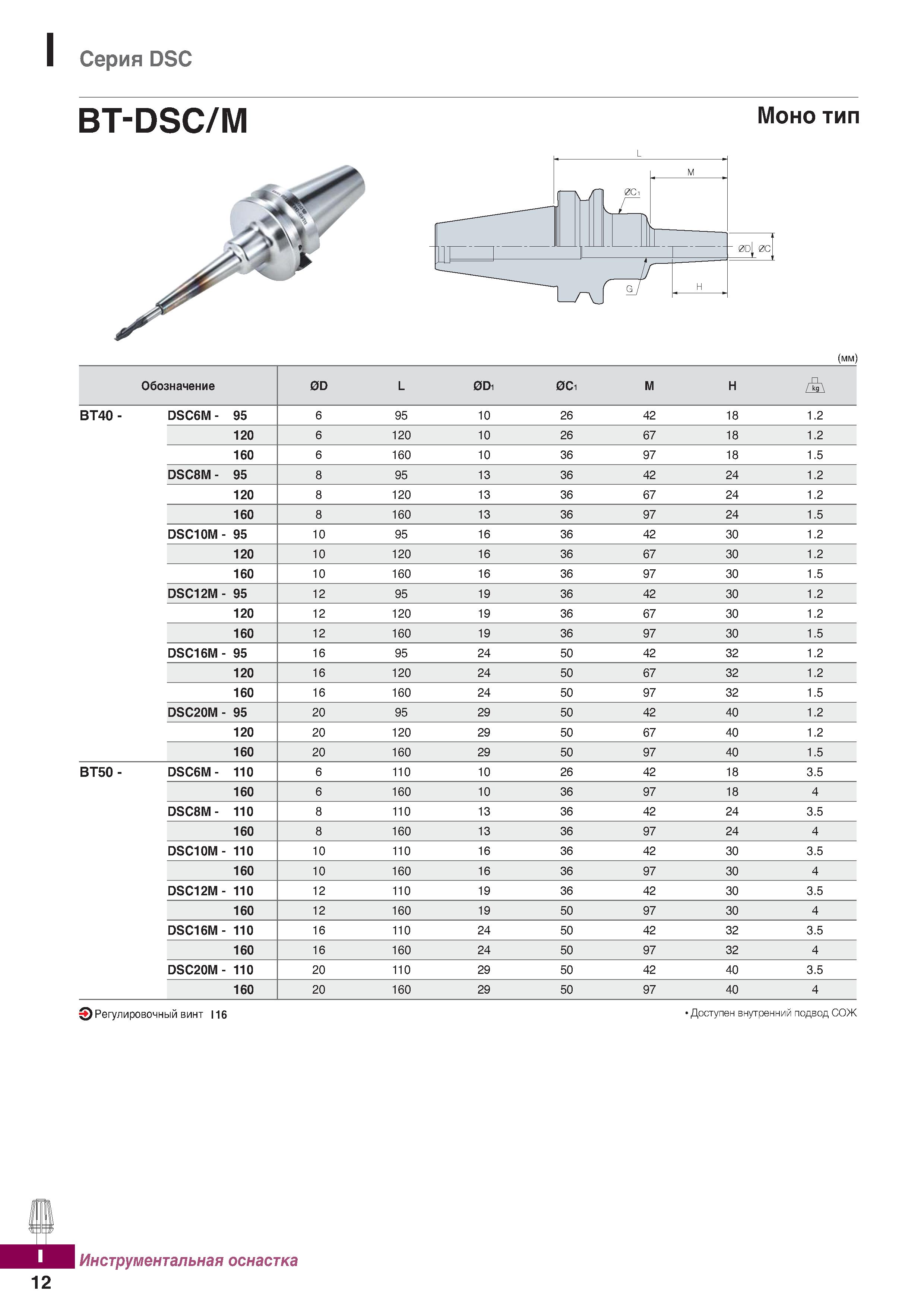

1069 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.I12

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. I12 1069 Lab2u

Серия DSC BT-DSC M Моно тип (мм) Обозначение 0D L 0Di 0Ci М H ВТ40- DSC6M - 95 6 95 10 26 42 18 1.2 120 6 120 10 26 67 18 1.2 160 6 160 10 36 97 18 1.5 DSC8M - 95 8 95 13 36 42 24 1.2 120 8 120 13 36 67 24 1.2 160 8 160 13 36 97 24 1.5 DSC10M- 95 10 95 16 36 42 30 1.2 120 10 120 16 36 67 30 1.2 160 10 160 16 36 97 30 1.5 DSC12M- 95 12 95 19 36 42 30 1.2 120 12 120 19 36 67 30 1.2 160 12 160 19 36 97 30 1.5 DSC16M- 95 16 95 24 50 42 32 1.2 120 16 120 24 50 67 32 1.2 160 16 160 24 50 97 32 1.5 DSC20M- 95 20 95 29 50 42 40 1.2 120 20 120 29 50 67 40 1.2 160 20 160 29 50 97 40 1.5 ВТ50- DSC6M- 110 6 110 10 26 42 18 3.5 160 6 160 10 36 97 18 4 DSC8M- 110 8 110 13 36 42 24 3.5 160 8 160 13 36 97 24 4 DSC10M- 110 10 110 16 36 42 30 3.5 160 10 160 16 36 97 30 4 DSC12M- 110 12 110 19 36 42 30 3.5 160 12 160 19 50 97 30 4 DSC16M- 110 16 110 24 50 42 32 3.5 160 16 160 24 50 97 32 4 DSC20M- 110 20 110 29 50 42 40 3.5 160 20 160 29 50 97 40 4 Регулировочныйвинт 116 Доступен внутренний подвод СОЖ Инструментальная оснастка 12
