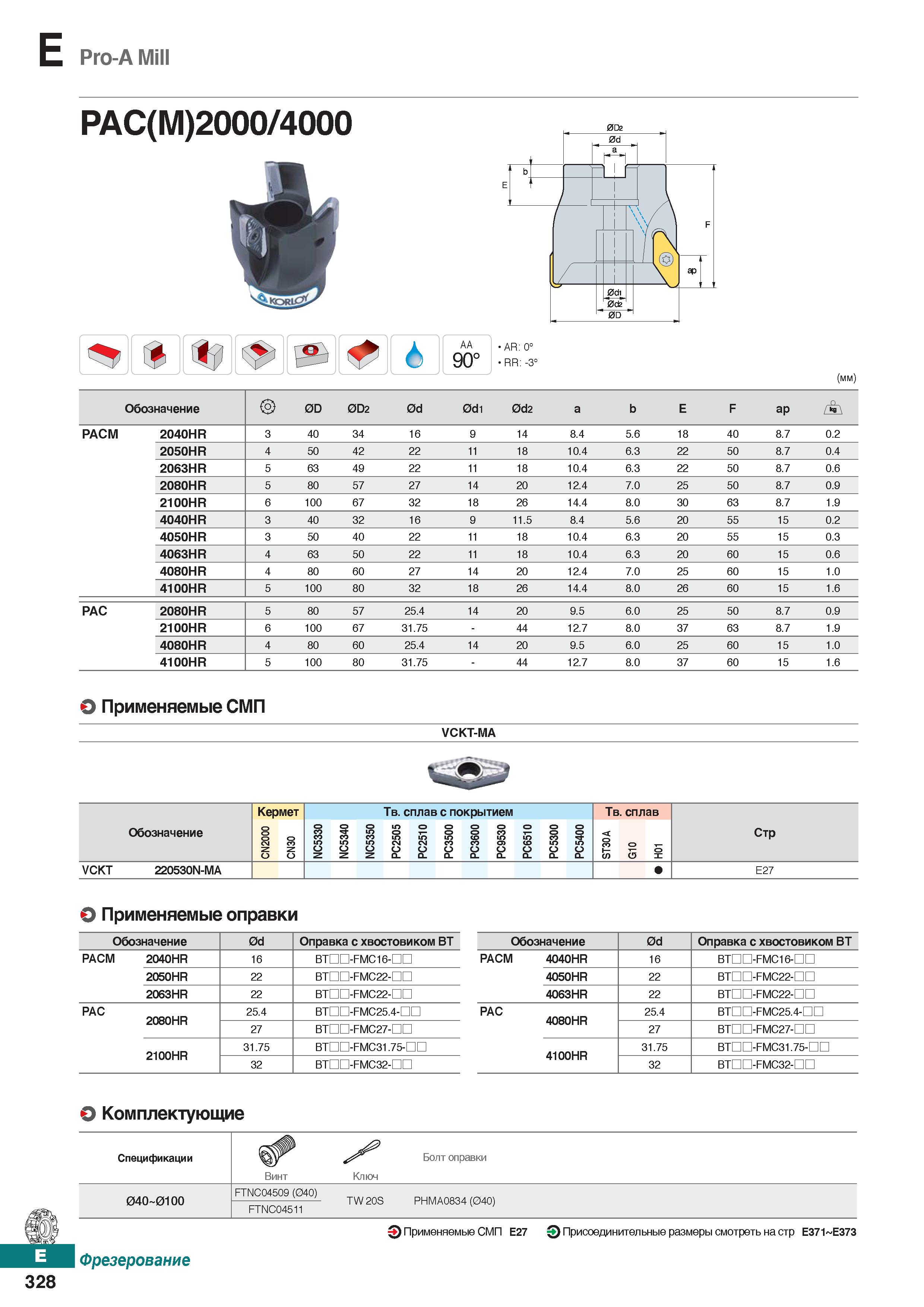

759 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.E328

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. E328 0759 Lab2u

E Pro-AMill PAC(M)2000 4000 Si' 6 АА 90° AR: 0° RR: -3° (mm) Обозначение OD 0D2 0d 0di Od2 а b Е F ар i РАСМ 2040HR 3 40 34 16 9 14 8.4 5.6 18 40 8.7 0.2 2050HR 4 50 42 22 11 18 10.4 6.3 22 50 8.7 0.4 2063HR 5 63 49 22 11 18 10.4 6.3 22 50 8.7 0.6 2080HR 5 80 57 27 14 20 12.4 7.0 25 50 8.7 0.9 2100HR 6 100 67 32 18 26 14.4 8.0 30 63 8.7 1.9 4040HR 3 40 32 16 9 11.5 8.4 5.6 20 55 15 0.2 4050HR 3 50 40 22 11 18 10.4 6.3 20 55 15 0.3 4063HR 4 63 50 22 11 18 10.4 6.3 20 60 15 0.6 4080HR 4 80 60 27 14 20 12.4 7.0 25 60 15 1.0 4100HR 5 100 80 32 18 26 14.4 8.0 26 60 15 1.6 РАС 2080HR 5 80 57 25.4 14 20 9.5 6.0 25 50 8.7 0.9 2100HR 6 100 67 31.75 - 44 12.7 8.0 37 63 8.7 1.9 4080HR 4 80 60 25.4 14 20 9.5 6.0 25 60 15 1.0 4100HR 5 100 80 31.75 - 44 12.7 8.0 37 60 15 1.6 Применяемые сменные режущие пластины (СМП) VCKT-MA Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 NC5330 NC5340 NC5350 PC2505 PC2510 PC3500 PC3600 PC9530 PC6510 PC5300 PC5400 < о со о (Л О Стр VCKT 220530N-MA Е27 Применяемые оправки Обозначение Od Оправка с хвостовиком ВТ Обозначение Od Оправка с хвостовиком ВТ РАСМ 2040HR 16 BTHO-FMCie-HO РАСМ 4040HR 16 BTDD-FMC16-nn 2050HR 22 BTDD-FMC22-nn 4050HR 22 BTDD-FMC22-nn 2063HR 22 BTDD-FMC22-nn 4063HR 22 BTDD-FMC22-nn РАС 2080HR 25.4 BTDD-FMC25.4-nn РАС 4080HR 25.4 BTDD-FMC25.4-nn 27 BTDD-FMC27-nn 27 BTDD-FMC27-nn 2100HR 31.75 BTDD-FMC31.75-nn 4100HR 31.75 BTDD-FMC31.75-nn 32 BTDD-FMC32-nn 32 BTDD-FMC32-nn Комплектующие Спецификации Винт Ключ Болт оправки 040-0100 FTNC04509 (040) TW 20S PHMA0834 (040) FTNC04511 Применяемые сменные режущие пластины (СМП) Е27 Присоединительные размеры смотреть на стр Е371 Е373 Фрезерование 328
