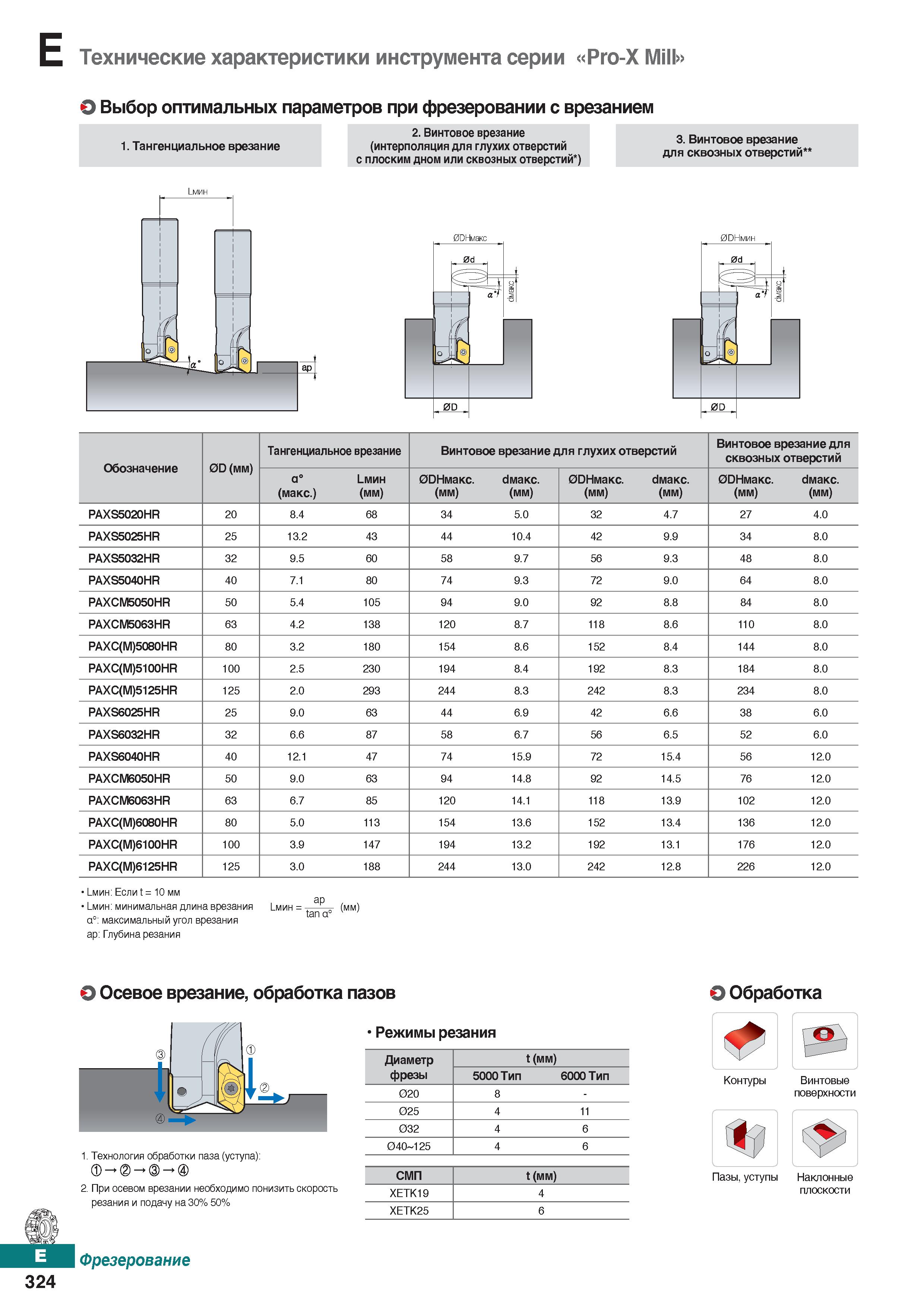

Технические характеристики инструмента серии Pro-Х Mill О Выбор оптимальных параметров при фрезеровании с врезанием 1.Тангенциальное врезание Lmmh 2. Винтовое врезание (интерполяция для глухих отверстий с плоским дном или сквозных отверстий ) 3. Винтовое врезание для сквозных отверстий 0РИмакс 0DHmmh Обозначение 0D (mm) Тангенциальное врезание Винтовое врезание для глухих отверстий Винтовое врезание для сквозных отверстий a° (макс.) Lmhh (mm) 0ОНмакс. (мм) dMaKC. (мм) 0ОНмакс. (мм) dMaKC. (мм) 0ОНмакс (мм) dMaKC. (мм) PAXS5020HR 20 8.4 68 34 5.0 32 4.7 27 4.0 PAXS5025HR 25 13.2 43 44 10.4 42 9.9 34 8.0 PAXS5032HR 32 9.5 60 58 9.7 56 9.3 48 8.0 PAXS5040HR 40 7.1 80 74 9.3 72 9.0 64 8.0 PAXCM5050HR 50 5.4 105 94 9.0 92 8.8 84 8.0 PAXCM5063HR 63 4.2 138 120 8.7 118 8.6 110 8.0 PAXC(M)5080HR 80 3.2 180 154 8.6 152 8.4 144 8.0 PAXC(M)5100HR 100 2.5 230 194 8.4 192 8.3 184 8.0 PAXC(M)5125HR 125 2.0 293 244 8.3 242 8.3 234 8.0 PAXS6025HR 25 9.0 63 44 6.9 42 6.6 38 6.0 PAXS6032HR 32 6.6 87 58 6.7 56 6.5 52 6.0 PAXS6040HR 40 12.1 47 74 15.9 72 15.4 56 12.0 PAXCM6050HR 50 9.0 63 94 14.8 92 14.5 76 12.0 PAXCM6063HR 63 6.7 85 120 14.1 118 13.9 102 12.0 PAXC(M)6080HR 80 5.0 113 154 13.6 152 13.4 136 12.0 PAXC(M)6100HR 100 3.9 147 194 13.2 192 13.1 176 12.0 PAXC(M)6125HR 125 3.0 188 244 13.0 242 12.8 226 12.0 Lmmh: Если t=10MM 1 мин:минимальнаядлинаврезания Lmmh = ap (мм) 0 . tan а0 а0: максимальныиугол врезания ар: Глубинарезания О Осевое врезание, обработка пазов Режимы резания 1. Технология обработки паза (уступа): 2. При осевом врезании необходимо понизить скорость резания и подачу на 30% 50% Фрезерование Диаметр t (мм) фрезы 5000Тип бОООТип 020 8 - 025 4 11 032 4 6 040-125 4 6 СМП t (мм) ХЕТК19 4 ХЕТК25 6 О Обработка Контуры Винтовые поверхности Пазы, уступы Наклонные плоскости 324
