744 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.E313

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. E313 0744 Lab2u

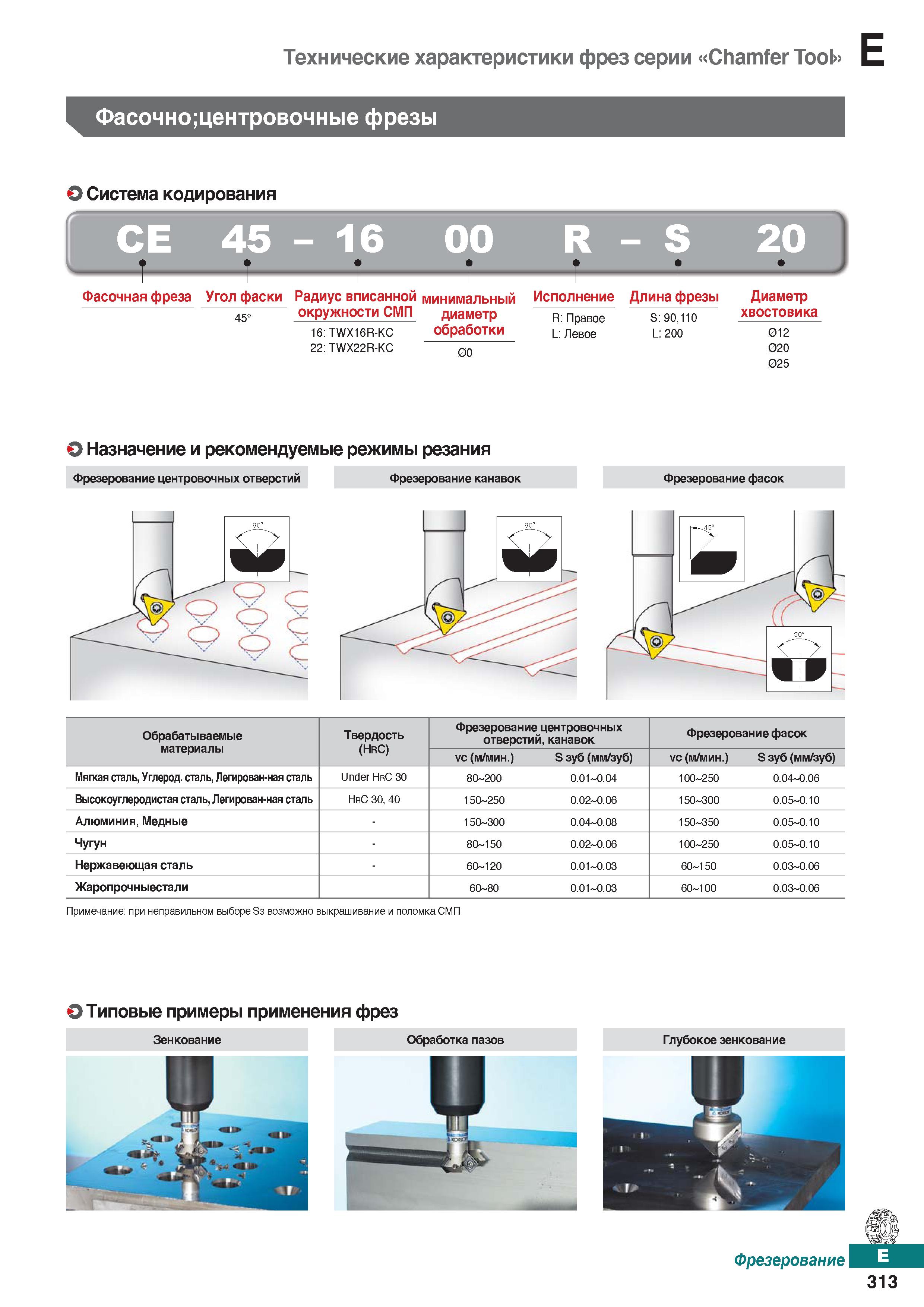

Технические характеристики фрез серии Chamfer Tool Фасочно;центровочные фрезы О Система кодирования CE 45 - 16 - S 20 Фасонная фреза Угол фаски 45° Радиус вписанной минимальный окружности СМП диаметр 16: TWX16R-KC обработки Исполнение Длина фрезы R: Правое L: Левое S: 90,110 L: 200 22: TWX22R-KC 00 Диаметр хвостовика 012 020 025 О Назначение и рекомендуемые режимы резания Фрезерование центровочных отверстий Фрезерование канавок Фрезерование фасок Обрабатываемые материалы Твердость (HrC) Фрезерование центровочных отверстий, канавок Фрезерование фасок vc ( м/мин .) S зуб (мм/зуб) vc ( м/мин .) S зуб (мм/зуб) Мягкая сталь, Углерод, сталь, Легирован-ная сталь Under HrC 30 80 200 0.01 0.04 100 250 0.04 0.06 Высокоуглеродистая сталь, Легирован-ная сталь HrC 30, 40 150 250 0.02 0.06 150 300 0.05 0.10 Алюминия, Медные - 150 300 0.04 0.08 150 350 0.05 0.10 Чугун - 80 150 0.02 0.06 100 250 0.05 0.10 Нержавеющая сталь - 60 120 0.01 0.03 60 150 0.03 0.06 Жаропрочныестали 60 80 0.01 0.03 60 100 0.03 0.06 Примечание: при неправильном выбореЭз возможно выкрашивание и поломкаСМП О Типовые примеры применения фрез Зенкование Обработкапазов Глубокоезенкование 313
