723 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.E292

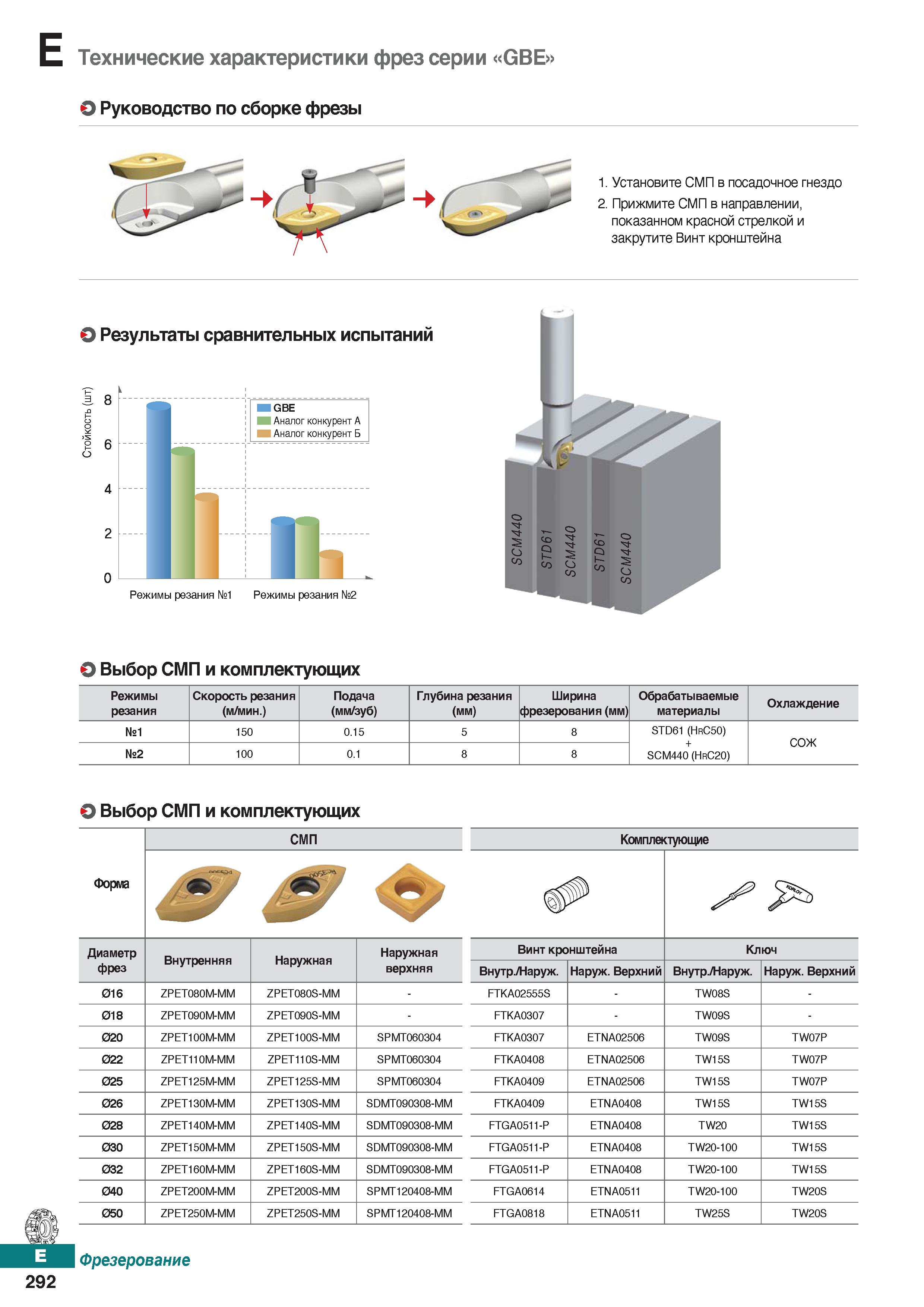

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. E292 0723 Lab2u Технические характеристики фрез серии GBE О Руководство по сборке фрезы 1. Установите СМП в посадочное гнездо 2. Прижмите СМП в направлении, показанном красной стрелкой и закрутите Винт кронштейна Результаты сравнительных испытаний Л. 8 GBE Аналог конкурент А Аналог конкурент Б IV Режимы резания №1 Режимы резания №2 О Выбор СМП и комплектующих Режимы резания Скорость резания ( м/мин .) Подача (мм/зуб) Глубина резания (мм) Ширина фрезерования (мм) Обрабатываемые материалы Охлаждение №1 150 0.15 5 8 STD61 (HrC50) + SCM440 (HrC20) СОЖ №2 100 0.1 8 8 О Выбор СМП и комплектующих Форма СМП Комплектующие & O' Диаметр фрез Внутренняя Наружная Наружная Винт кронштейна Ключ верхняя ВнутрУНаруж. Наруж. Верхний ВнутрУНаруж. Наруж. Верхний 016 ZPET080M-MM ZPET080S-MM - FTKA02555S - TW08S - 018 ZPET090M-MM ZPET090S-MM - FTKA0307 - TW09S - 020 ZPET100M-MM ZPET100S-MM SPMT060304 FTKA0307 ETNA02506 TW09S TW07P 022 ZPET110M-MM ZPET110S-MM SPMT060304 FTKA0408 ETNA02506 TW15S TW07P 025 ZPET125M-MM ZPET125S-MM SPMT060304 FTKA0409 ETNA02506 TW15S TW07P 026 ZPET130M-MM ZPET130S-MM SDMT090308-MM FTKA0409 ETNA0408 TW15S TW15S 028 ZPET140M-MM ZPET140S-MM SDMT090308-MM FTGA0511-P ETNA0408 TW20 TW15S 030 ZPET150M-MM ZPET150S-MM SDMT090308-MM FTGA0511-P ETNA0408 TW20-100 TW15S 032 ZPET160M-MM ZPET160S-MM SDMT090308-MM FTGA0511-P ETNA0408 TW20-100 TW15S 040 ZPET200M-MM ZPET200S-MM SPMT120408-MM FTGA0614 ETNA0511 TW20-100 TW20S 050 ZPET250M-MM ZPET250S-MM SPMT120408-MM FTGA0818 ETNA0511 TW25S TW20S Фрезерование 292
