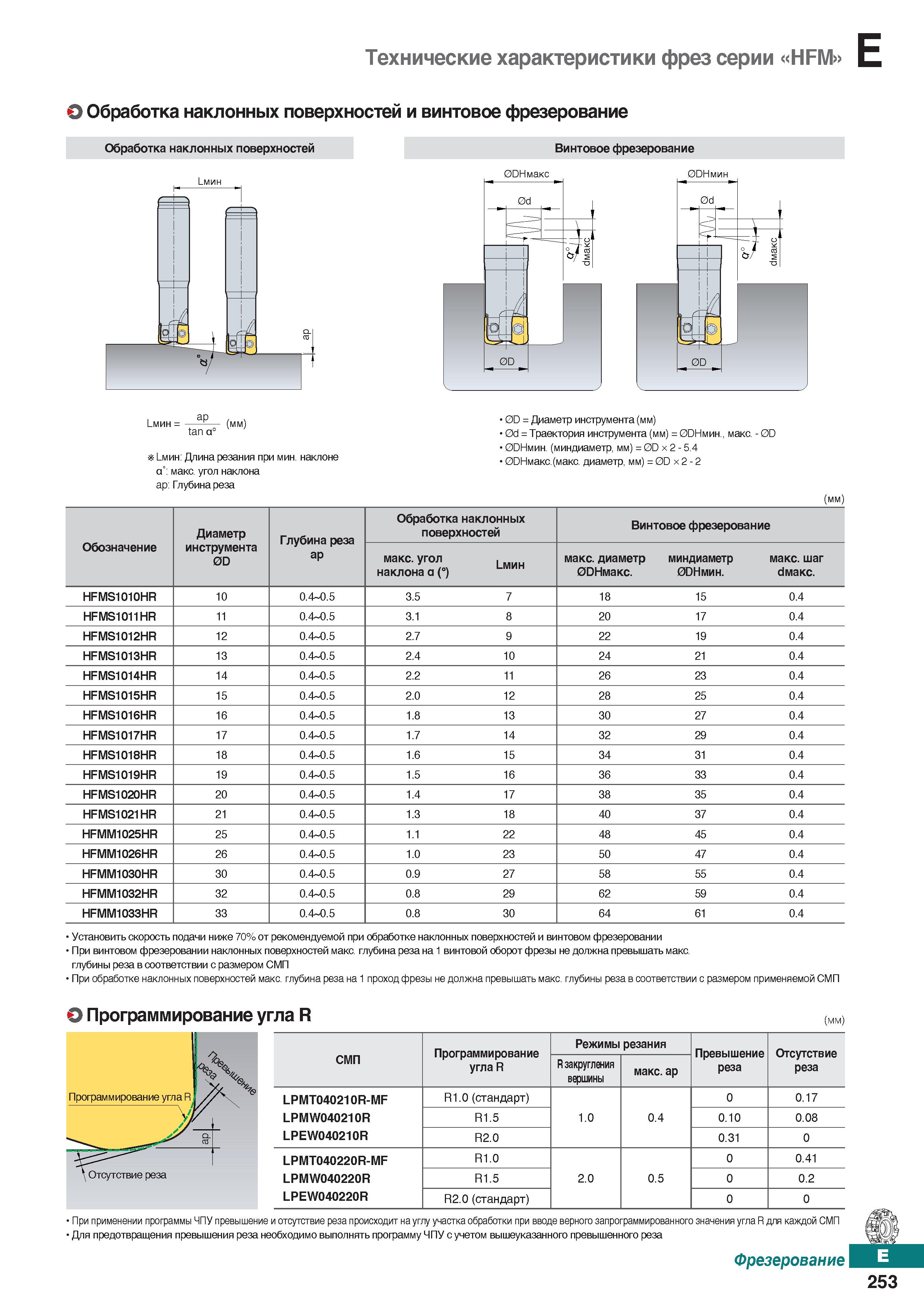

Технические характеристики фрез серии HFM О Обработка наклонных поверхностей и винтовое фрезерование Обработка наклонных поверхностей Винтовое фрезерование 1 мин ОЭНмакс ODHmhh 1 мин = ap tan а0 (мм) 1 мин: Длина резания при мин. наклоне а°: макс. угол наклона ар: Глубина реза 0D = Диаметр инструмента (мм) 0d = Траектория инструмента (мм) = 0DHmhh., макс. - 0D 0DHmhh. (миндиаметр, мм) = 0D х2-5.4 0ОНмакс.(макс. диаметр, mm) = 0Dx2-2 Обозначение Диаметр инструмента 0D Глубина реза ар Обработка наклонных поверхностей Винтовое фрезерование макс. угол наклона а (°) Lmhh макс. диаметр 0ОНмакс. миндиаметр макс. шаг 0DHmhh. dMaKC. HFMS1010HR 10 0.4-0.5 3.5 7 18 15 0.4 HFMS1011HR 11 0.4-0.5 3.1 8 20 17 0.4 HFMS1012HR 12 0.4-0.5 2.7 9 22 19 0.4 HFMS1013HR 13 0.4-0.5 2.4 10 24 21 0.4 HFMS1014HR 14 0.4-0.5 2.2 11 26 23 0.4 HFMS1015HR 15 0.4-0.5 2.0 12 28 25 0.4 HFMS1016HR 16 0.4-0.5 1.8 13 30 27 0.4 HFMS1017HR 17 0.4-0.5 1.7 14 32 29 0.4 HFMS1018HR 18 0.4-0.5 1.6 15 34 31 0.4 HFMS1019HR 19 0.4-0.5 1.5 16 36 33 0.4 HFMS1020HR 20 0.4-0.5 1.4 17 38 35 0.4 HFMS1021HR 21 0.4-0.5 1.3 18 40 37 0.4 HFMM1025HR 25 0.4-0.5 1.1 22 48 45 0.4 HFMM1026HR 26 0.4-0.5 1.0 23 50 47 0.4 HFMM1030HR 30 0.4-0.5 0.9 27 58 55 0.4 HFMM1032HR 32 0.4-0.5 0.8 29 62 59 0.4 HFMM1033HR 33 0.4-0.5 0.8 30 64 61 0.4 Установить скорость подачи ниже 70% от рекомендуемой при обработке наклонных поверхностей и винтовом фрезеровании При винтовом фрезеровании наклонных поверхностей макс. глубина реза на 1 винтовой оборот фрезы не должна превышать макс. глубины реза в соответствии с размером СМП При обработке наклонных поверхностей макс. глубина реза на 1 проход фрезы не должна превышать макс. глубины реза в соответствии с размером применяемой СМП О Программирование угла R СМП Программирование угла R Режимы резания Превышение реза Отсутствие реза R закругления вершины макс. ар LPMT040210R-MF LPMW040210R/LPEW040210R R1.0 (стандарт) 1.0 0.4 0 0.17 R1.5 0.10 0.08 R2.0 0.31 0 LPMT040220R-MF LPMW040220R/LPEW040220R R1.0 2.0 0.5 0 0.41 R1.5 0 0.2 R2.0 (стандарт) 0 0 При применении программы ЧПУ превышение и отсутствие реза происходит науглуучастка обработки при вводе верногозапрограммированного значения углаВдля каждой СМП Для предотвращения превышения реза необходимо выполнять программу ЧПУ с учетом вышеуказанного превышенного реза Фрезерование 253
