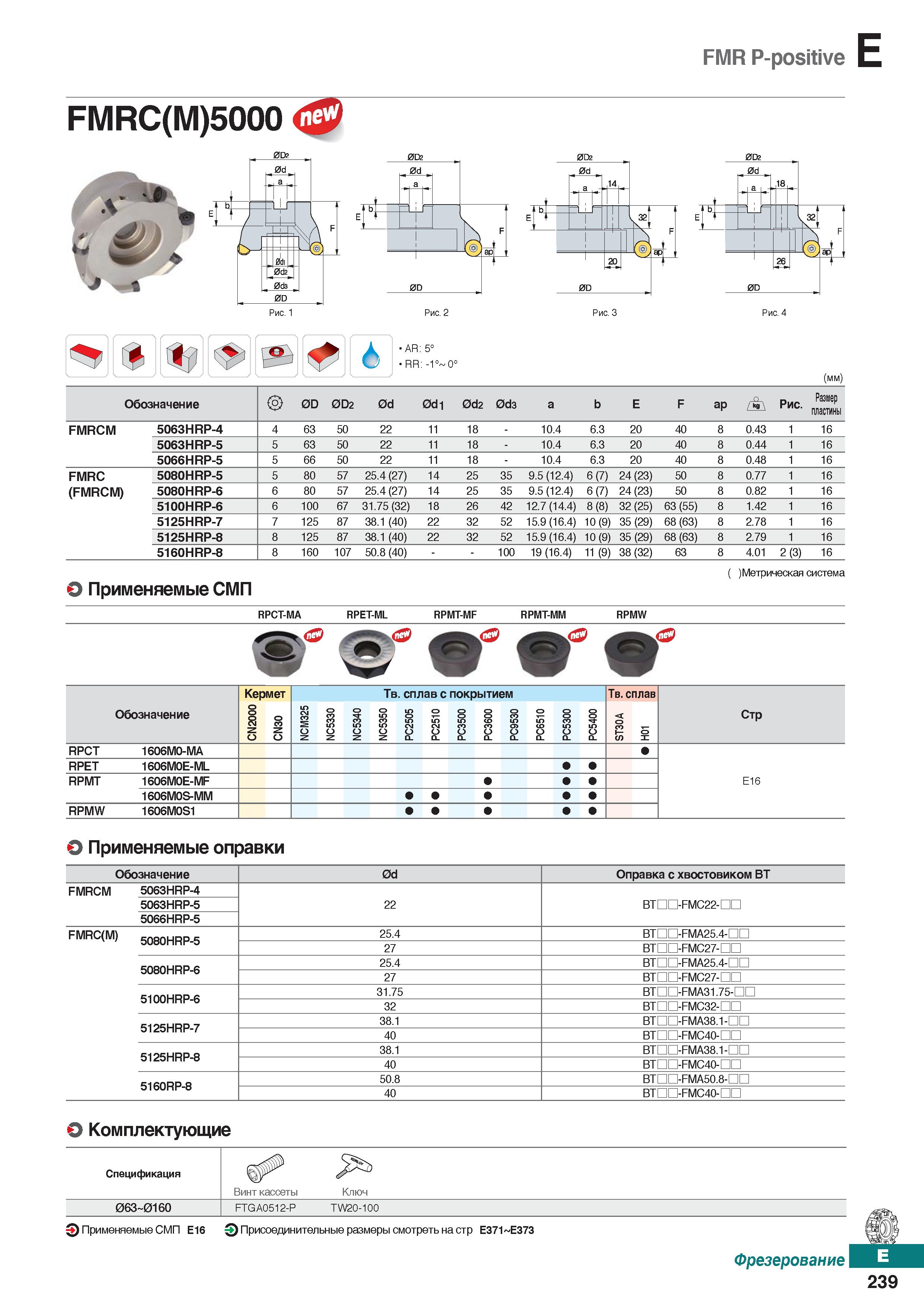

FMR P-positive FMRC(M)5000 <Ф 0D2 AR: 5° RR: (mm) Обозначение 0D 0D2 0d 0di 0d2 0d3 a b E F ap > A Рис. Размер пластины FMRCM 5063HRP-4 4 63 50 22 11 18 - 10.4 6.3 20 40 8 0.43 1 16 5063HRP-5 5 63 50 22 11 18 - 10.4 6.3 20 40 8 0.44 1 16 5066HRP-5 5 66 50 22 11 18 - 10.4 6.3 20 40 8 0.48 1 16 FMRC 5080HRP-5 5 80 57 25.4 (27) 14 25 35 9.5 (12.4) 6(7) 24 (23) 50 8 0.77 1 16 (FMRCM) 5080HRP-6 6 80 57 25.4 (27) 14 25 35 9.5 (12.4) 6(7) 24 (23) 50 8 0.82 1 16 5100HRP-6 6 100 67 31.75(32) 18 26 42 12.7(14.4) 8(8) 32 (25) 63 (55) 8 1.42 1 16 5125HRP-7 7 125 87 38.1 (40) 22 32 52 15.9(16.4) 10(9) 35 (29) 68 (63) 8 2.78 1 16 5125HRP-8 8 125 87 38.1 (40) 22 32 52 15.9(16.4) 10(9) 35 (29) 68 (63) 8 2.79 1 16 5160HRP-8 8 160 107 50.8 (40) 100 19 (16.4) 11 (9) 38 (32) 63 8 4.01 2(3) 16 Применяемые сменные режущие пластины (СМП) (Метрическая система RPCT-MA RPET-ML RPMT-MF RPMT-MM RPMW Обозначение Кермет Твердый сплав с покрытием Твердый сплав Стр CN2000 CN30 NCM325 О 3 3 5 C N NC5340 NC5350 РС2505 РС2510 РС3500 РС3600 РС9530 РС6510 РС5300 РС5400 ST30A :п RPCT 1606M0-MA RPET 1606M0E-ML RPMT 1606M0E-MF Е16 1606M0S-MM RPMW 1606M0S1 Применяемые оправки Обозначение 0d Оправка с хвостовиком ВТ FMRCM 5063HRP-4 22 BTnn-FMC22-DC 5063HRP-5 5066HRP-5 FMRC(M) 5080HRP-5 25.4 BTDn-FMA25.4-nn 27 BTDD-FMC27-nn 5080HRP-6 25.4 BTDn-FMA25.4-nn 27 BTDD-FMC27-nn 5100HRP-6 31.75 BTDD-FMA31.75-nn 32 BTDD-FMC32-nn 5125HRP-7 38.1 BTDD-FMA38.1-nn 40 BTDn-FMC40-nn 5125HRP-8 38.1 BTDD-FMA38.1-nn 40 BTDn-FMC40-nn 5160RP-8 50.8 BTDD-FMA50.8-nn 40 BTDn-FMC40-nn Комплектующие Спецификация g Винт кассеты Ключ 063 016O FTGA0512-P TW20-100 Применяемые сменные режущие пластины (СМП) Е16 Q Присоединительные размеры смотреть на стр Е371 Е373 Фрезерование 239
