268 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.B201

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. B201 0268 Lab2u

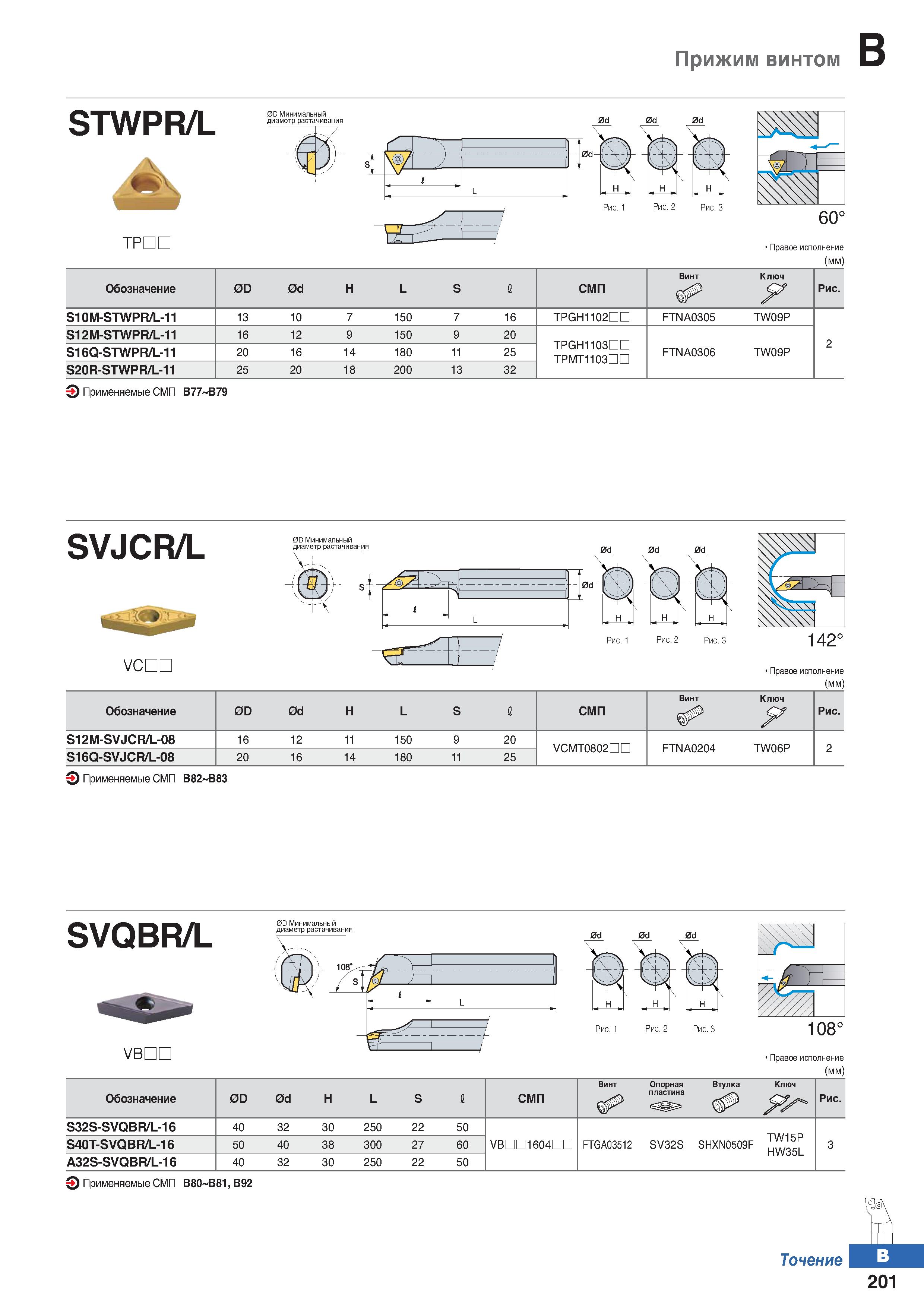

Прижим винтом STWPR/L 0D Минимальный диаметр растачивания 0d TPDL 1 60° Правое исполнение (мм) Обозначение 0D 0d Н L S 1 СМП Винт Ключ у Рис. S10M-STWPR/L-11 13 10 7 150 7 16 TPGH1102DD FTNA0305 TW09P S12M-STWPR/L-11 16 12 9 150 9 20 TPGH1103DD ТРМТ1103ПП 2 S16Q-STWPR/L-11 20 16 14 180 11 25 FTNA0306 TW09P S20R-STWPR/L-11 25 20 18 200 13 32 Применяемые сменные режущие пластины (СМП) В77 В79 SVJCR/L 0D Минимальный диаметр растачивания ЙН ЙН ЯН 142° Правое исполнение (мм) Обозначение 0D 0d Н L S 1 СМП Винт Ключ Рис. S12M-SVJCR/L-08 16 12 11 150 9 20 VCMT0802DD FTNA0204 TW06P 2 S16Q-SVJCR/L-08 20 16 14 180 11 25 Применяемые сменные режущие пластины (СМП) В82 В83 SVQBR/L 0D Минимальный диаметр растачивания VBDL 0d 0d Рис. 2 Рис. 3 108° Правое исполнение (мм) Обозначение 0D 0d Н L S 1 СМП Винт Опорная пластина Втулка Ключ Рис. S32S-SVQBR/L-16 40 32 30 250 22 50 TW15P HW35L S40T-SVQBR/L-16 50 40 38 300 27 60 VBDD1604nn FTGA03512 SV32S SHXN0509F 3 A32S-SVQBR/L-16 40 32 30 250 22 50 Применяемые сменные режущие пластины (СМП) В80 В81, В92 Точение 201
