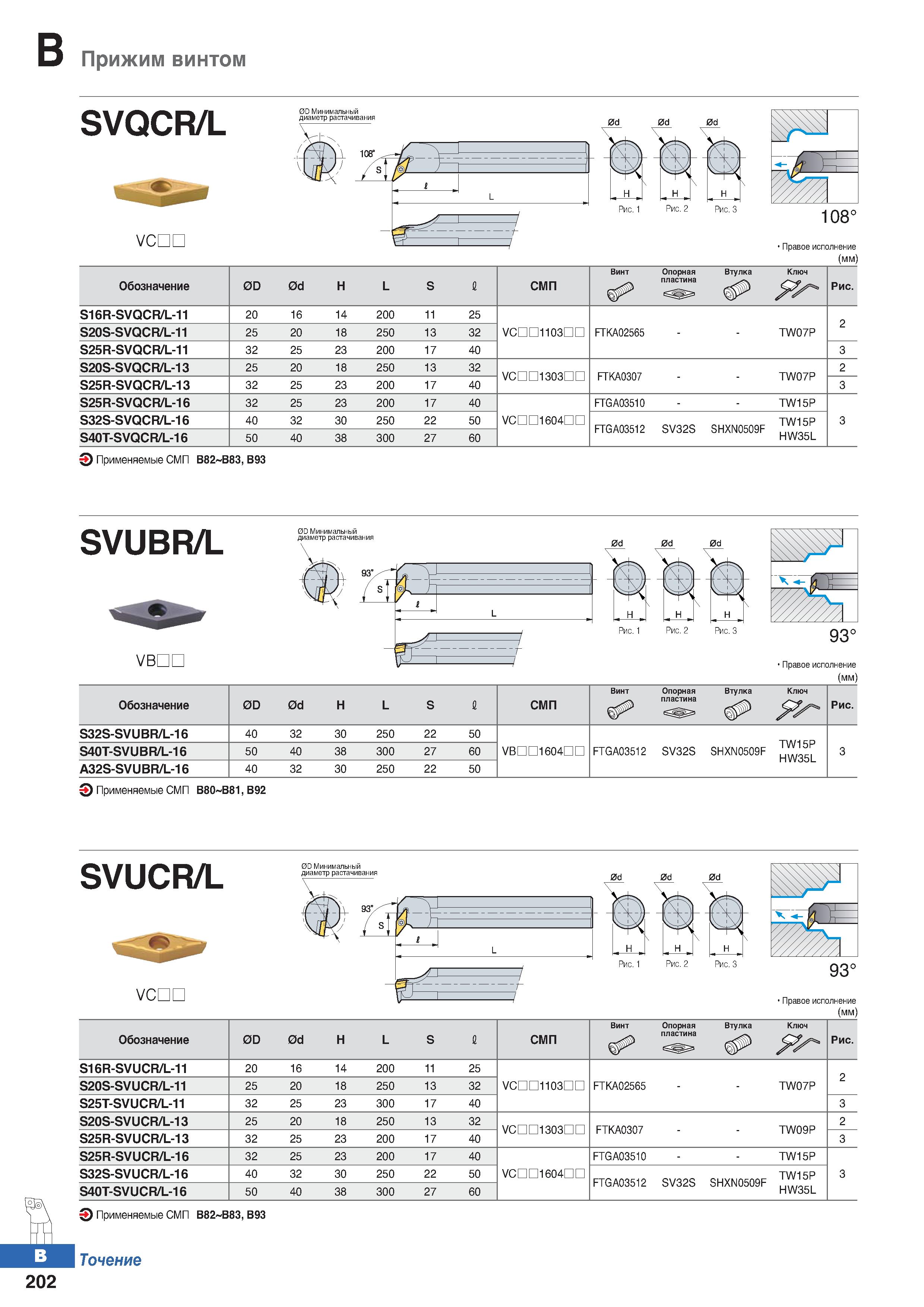

Прижим винтом SVQCR/L етн 0,j vcdl Рис. 1 Рис. 2 Рис. 3 108° Правое исполнение (мм) Обозначение 0D 0d Н L S 1 СМП Винт Опорная пластина Втулка Ключ Рис. S16R-SVQCR/L-11 20 16 14 200 11 25 2 S20S-SVQCR/L-11 25 20 18 250 13 32 VCDD1103nn FTKA02565 TW07P S25R-SVQCR/L-11 32 25 23 200 17 40 3 S20S-SVQCR/L-13 25 20 18 250 13 32 VCDD1303nn FTKA0307 TW07P 2 S25R-SVQCR/L-13 32 25 23 200 17 40 3 S25R-SVQCR/L-16 32 25 23 200 17 40 FTGA03510 TW15P S32S-SVQCR/L-16 40 32 30 250 22 50 VCDD1604nn FTGA03512 SV32S SHXN0509F TW15P 3 S40T-SVQCR/L-16 50 40 38 300 27 60 HW35L Применяемые сменные режущие пластины (СМП) В82 В83, В93 SVUBR/L 0D Минимальный VBDL Правое исполнение (мм) Обозначение 0D 0d Н L S 1 СМП Винт Опорная пластина Втулка Ключ Рис. S32S-SVUBR/L-16 40 32 30 250 22 50 TW15P HW35L S40T-SVUBR/L-16 50 40 38 300 27 60 VBDD1604nn FTGA03512 SV32S SHXN0509F 3 A32S-SVUBR/L-16 40 32 30 250 22 50 Применяемые сменные режущие пластины (СМП) В80 В81, В92 SVUCR/L 0D Минимальный VCDL Правое исполнение (мм) Обозначение 0D 0d Н L S 1 СМП Винт Опорная пластина Втулка Ключ Рис. S16R-SVUCR/L-11 20 16 14 200 11 25 2 S20S-SVUCR/L-11 25 20 18 250 13 32 VCDD1103nn FTKA02565 TW07P S25T-SVUCR/L-11 32 25 23 300 17 40 3 S20S-SVUCR/L-13 25 20 18 250 13 32 VCDD1303nn FTKA0307 TW09P 2 S25R-SVUCR/L-13 32 25 23 200 17 40 3 S25R-SVUCR/L-16 32 25 23 200 17 40 FTGA03510 TW15P S32S-SVUCR/L-16 40 32 30 250 22 50 VCDD1604nn FTGA03512 SV32S SHXN0509F TW15P 3 S40T-SVUCR/L-16 50 40 38 300 27 60 HW35L Применяемые сменные режущие пластины (СМП) В82 В83, В93 Точение 202
