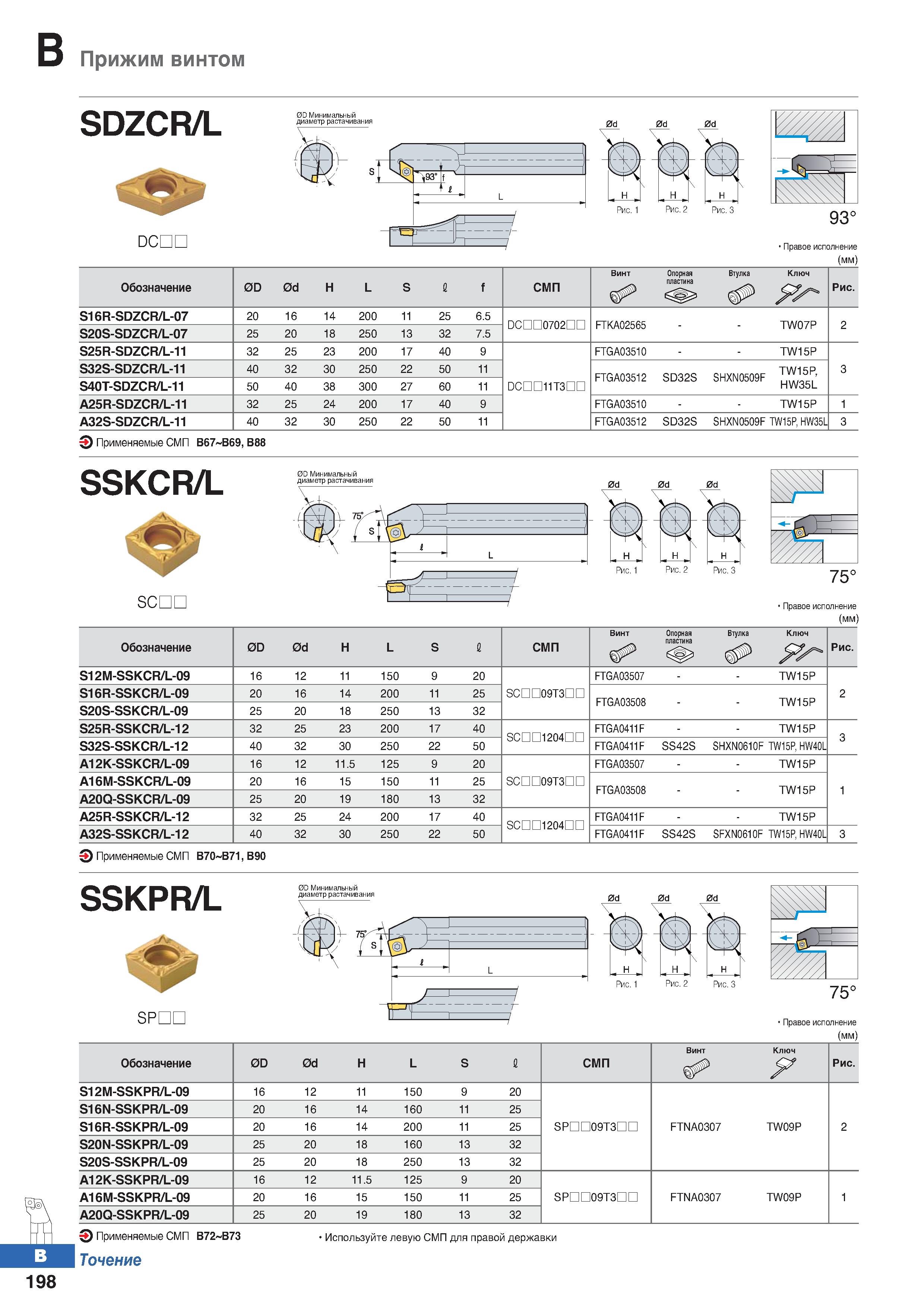

Прижим винтом (мм) Обозначение 0D 0d Н L S 1 f СМП Винт Опорная пластина Втулка Ключ Рис. S16R-SDZCR/L-07 20 16 14 200 11 25 6.5 DCDD0702nn FTKA02565 TW07P 2 S20S-SDZCR/L-07 25 20 18 250 13 32 7.5 S25R-SDZCR/L-11 32 25 23 200 17 40 9 FTGA03510 - TW15P S32S-SDZCR/L-11 40 32 30 250 22 50 11 FTGA03512 SD32S SHXN0509F TW15P, 3 S40T-SDZCR/L-11 50 40 38 300 27 60 11 DCuramnn HW35L A25R-SDZCR/L-11 32 25 24 200 17 40 9 FTGA03510 - TW15P 1 A32S-SDZCR/L-11 40 32 30 250 22 50 11 FTGA03512 SD32S SHXN0509F TW15P, HW35L 3 Применяемые сменные режущие пластины (СМП) В67 В69, В88 (мм) Обозначение 0D 0d Н L S 1 СМП Винт Опорная пластина Втулка Ключ jpy Рис. S12M-SSKCR/L-09 16 12 11 150 9 20 FTGA03507 TW15P S16R-SSKCR/L-09 20 16 14 200 11 25 SCDD09T3nn FTGA03508 TW15P 2 S20S-SSKCR/L-09 25 20 18 250 13 32 S25R-SSKCR/L-12 32 25 23 200 17 40 SCDD1204nn FTGA0411F TW15P 3 S32S-SSKCR/L-12 40 32 30 250 22 50 FTGA0411F SS42S SHXN0610F TW15P, HW40L A12K-SSKCR/L-09 16 12 11.5 125 9 20 FTGA03507 TW15P A16M-SSKCR/L-09 20 16 15 150 11 25 SCDD09T3nn FTGA03508 TW15P 1 A20Q-SSKCR/L-09 25 20 19 180 13 32 A25R-SSKCR/L-12 32 25 24 200 17 40 SCDD1204nn FTGA0411F - TW15P A32S-SSKCR/L-12 40 32 30 250 22 50 FTGA0411F SS42S SFXN0610F TW15P, HW40L 3 Применяемые сменные режущие пластины (СМП) В70 В71, В90 SSKPR/L 0D Минимальный SPDL Рис. 2 Рис. 3 Правое исполнение (мм) Обозначение 0D 0d Н L S 1 СМП Винт Ключ Рис. S12M-SSKPR/L-09 16 12 11 150 9 20 S16N-SSKPR/L-09 20 16 14 160 11 25 S16R-SSKPR/L-09 20 16 14 200 11 25 SPDD09T3nn FTNA0307 TW09P 2 S20N-SSKPR/L-09 25 20 18 160 13 32 S20S-SSKPR/L-09 25 20 18 250 13 32 A12K-SSKPR/L-09 16 12 11.5 125 9 20 A16M-SSKPR/L-09 20 16 15 150 11 25 SPDD09T3nn FTNA0307 TW09P 1 A20Q-SSKPR/L-09 25 20 19 180 13 32 198 Применяемые сменные режущие пластины (СМП) В72 В73 Точение Используйте левую СМП для правой державки
