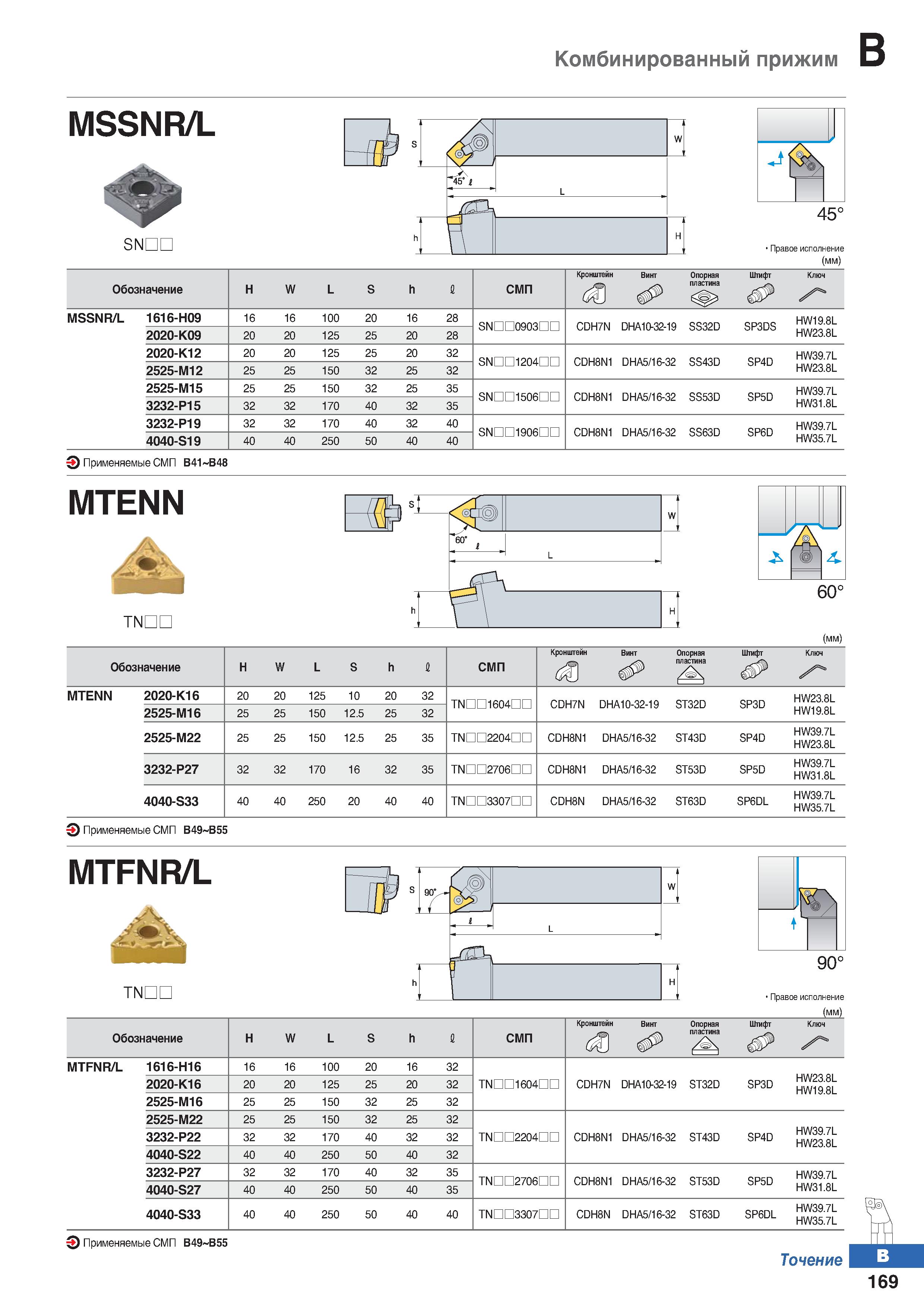

Комбинированный прижим MSSNR/L SNDL А 45е Правое исполнение (мм) Обозначение Н W L S h 1 СМП Кронштейн Винт Опорная пластина Штифт Ключ У MSSNR/L 1616-Н09 16 16 100 20 16 28 SNDD0903nn CDH7N DHA10-32-19 SS32D SP3DS HW19.8L 2020-К09 20 20 125 25 20 28 HW23.8L 2020-К12 20 20 125 25 20 32 SNDD1204nn CDH8N1 DHA5 16-32 SS43D SP4D HW39.7L 2525-М12 25 25 150 32 25 32 HW23.8L 2525-М15 25 25 150 32 25 35 SNDD1506nn CDH8N1 DHA5 16-32 SS53D SP5D HW39.7L 3232-Р15 32 32 170 40 32 35 HW31.8L 3232-Р19 32 32 170 40 32 40 SNDD1906nn CDH8N1 DHA5 16-32 SS63D SP6D HW39.7L 4040-S19 40 40 250 50 40 40 HW35.7L Применяемые сменные режущие пластины (СМП) В41 В48 MTENN TNDL (мм) Обозначение Н W L S h 2 СМП Кронштейн Винт aP Опорная пластина Штифт Ключ MTENN 2020-К16 20 20 125 10 20 32 TNDD1604nn CDH7N DHA10-32-19 ST32D SP3D HW23.8L 2525-М16 25 25 150 12.5 25 32 HW19.8L 2525-М22 25 25 150 12.5 25 35 TNDD2204nn CDH8N1 DHA5 16-32 ST43D SP4D HW39.7L HW23.8L 3232-Р27 32 32 170 16 32 35 TNDD2706nn CDH8N1 DHA5 16-32 ST53D SP5D HW39.7L HW31.8L 4040-S33 40 40 250 20 40 40 TNDD3307nn CDH8N DHA5 16-32 ST63D SP6DL HW39.7L HW35.7L о Применяемые сменные режущие пластины (СМП) В49 В55 MTFNR/L TNDL 90° Правое исполнение Кронштейн Винт Опорная Штифт Ключ Обозначение Н W L S h 1 СМП & S MTFNR/L 1616-Н16 16 16 100 20 16 32 HW23.8L HW19.8L 2020-К16 20 20 125 25 20 32 TNDD1604nn CDH7N DHA10-32-19 ST32D SP3D 2525-М16 25 25 150 32 25 32 2525-М22 25 25 150 32 25 32 HW39.7L HW23.8L 3232-Р22 32 32 170 40 32 32 TNDD2204nn CDH8N1 DHA5 16-32 ST43D SP4D 4040-S22 40 40 250 50 40 32 3232-Р27 32 32 170 40 32 35 TNDD2706nn CDH8N1 DHA5 16-32 ST53D SP5D HW39.7L 4040-S27 40 40 250 50 40 35 HW31.8L 4040-S33 40 40 250 50 40 40 TNDD3307nn CDH8N DHA5 16-32 ST63D SP6DL HW39.7L HW35.7L Применяемые сменные режущие пластины (СМП) В49 В55 Точение 169
