235 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.B168

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. B168 0235 Lab2u

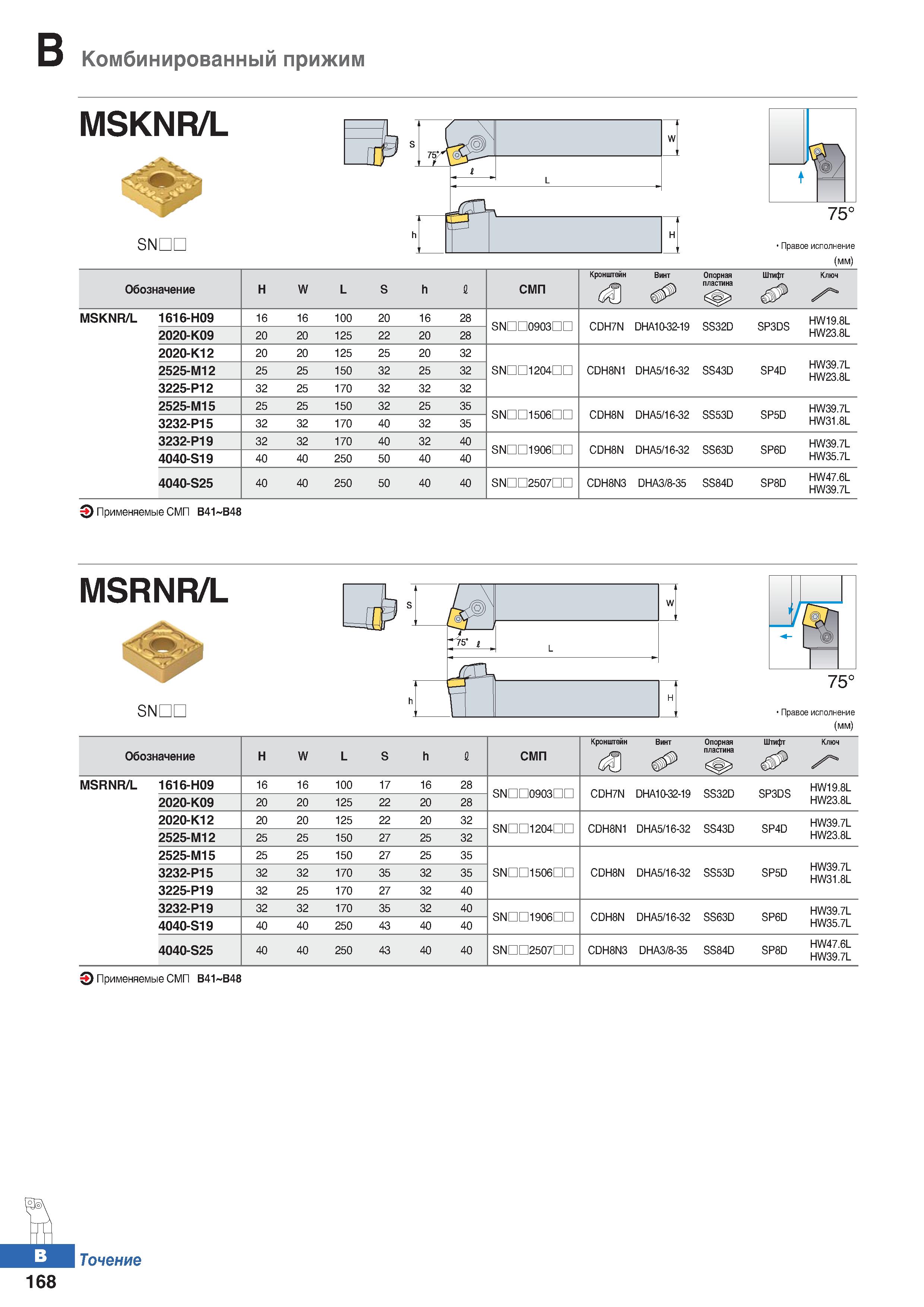

Комбинированный прижим MSKNR/L SNDL I 7 ii W " i L " h i H -т 75° Правое исполнение (мм) Обозначение H W L S h I СМП Кронштейн Винт Опорная пластина 1 Штифт Ключ MSKNR/L 1616-H09 16 16 100 20 16 28 SNDD0903nn CDH7N DHA1032-19 SS32D SP3DS HW19.8L 2020-K09 20 20 125 22 20 28 HW23.8L 2020-K12 20 20 125 25 20 32 HW39.7L HW23.8L 2525-M12 25 25 150 32 25 32 SNDD1204nn CDH8N1 DHA5 16-32 SS43D SP4D 3225-P12 32 25 170 32 32 32 2525-M15 25 25 150 32 25 35 SNDD1506nn CDH8N DHA5 16-32 SS53D SP5D HW39.7L 3232-P15 32 32 170 40 32 35 HW31.8L 3232-P19 32 32 170 40 32 40 SNDD1906nn CDH8N DHA5 16-32 SS63D SP6D HW39.7L 4040-S19 40 40 250 50 40 40 HW35.7L 4040-S25 40 40 250 50 40 40 SNDD2507nn CDH8N3 DHA3 8-35 SS84D SP8D HW47.6L HW39.7L Применяемые сменные режущие пластины (СМП) В41 В48 MSRNR/L SNDL Правое исполнение (мм) Обозначение Н W L S h I СМП Кронштейн Винт Опорная пластина Штифт Ключ MSRNR/L 1616-Н09 16 16 100 17 16 28 SNDD0903nn CDH7N DHA10U32-19 SS32D SP3DS HW19.8L 2020-К09 20 20 125 22 20 28 HW23.8L 2020-К12 20 20 125 22 20 32 SNDD1204nn CDH8N1 DHA5 16-32 SS43D SP4D HW39.7L 2525-М12 25 25 150 27 25 32 HW23.8L 2525-М15 25 25 150 27 25 35 HW39.7L HW31.8L 3232-Р15 32 32 170 35 32 35 SNDD1506nn CDH8N DHA5 16-32 SS53D SP5D 3225-Р19 32 25 170 27 32 40 3232-Р19 32 32 170 35 32 40 SNDD1906nn CDH8N DHA5 16-32 SS63D SP6D HW39.7L 4040-S19 40 40 250 43 40 40 HW35.7L 4040-S25 40 40 250 43 40 40 SNDD2507nn CDH8N3 DHA3 8-35 SS84D SP8D HW47.6L HW39.7L Применяемые сменные режущие пластины (СМП) В41 В48
