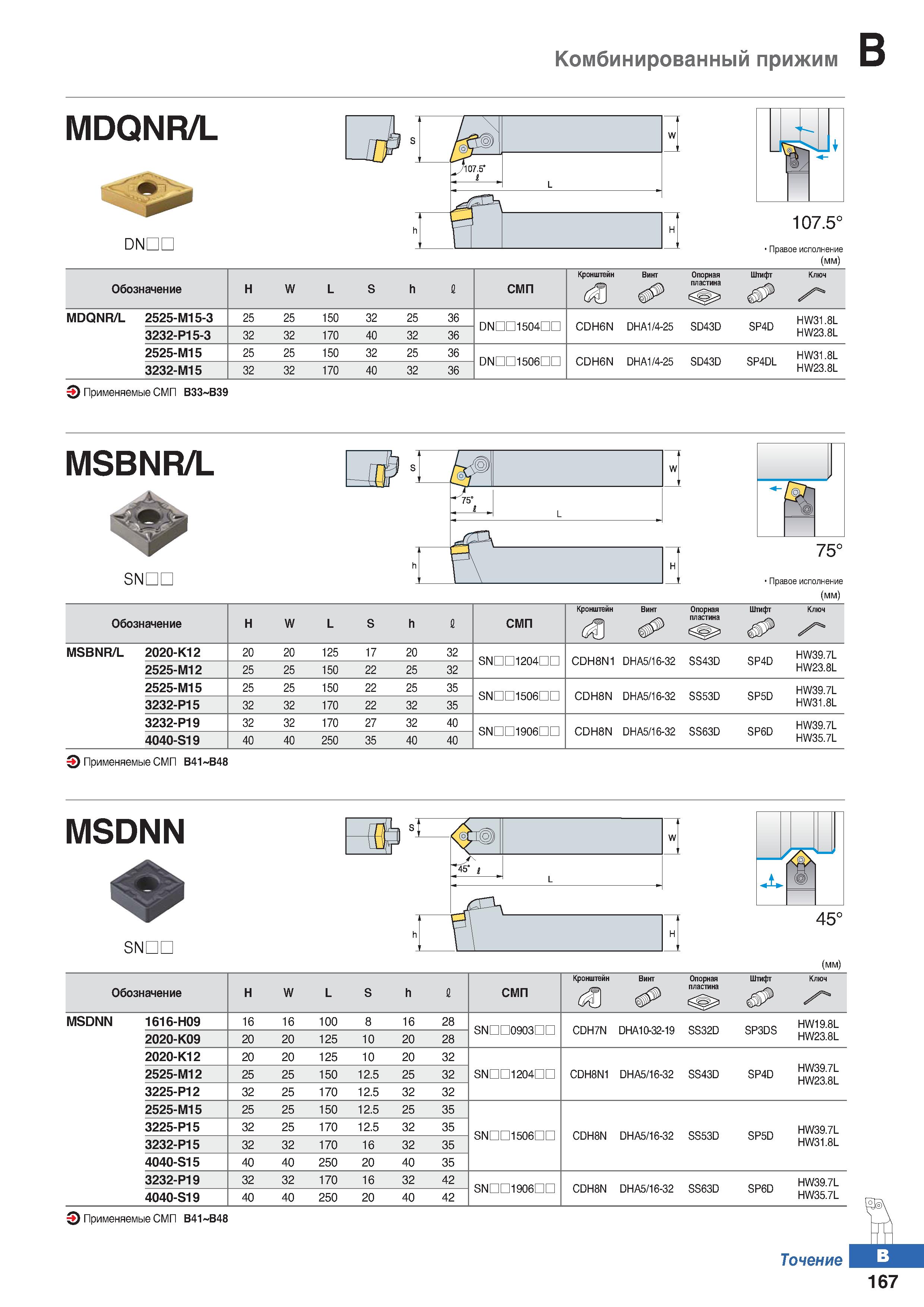

Комбинированный прижим MDQNR/L DNDL Правое исполнение (мм) Обозначение Н W L S h 1 смп Кронштейн Винт Опорная пластина Штифт Ключ MDQNR/L 2525-М15-3 25 25 150 32 25 36 DNDD1504nn CDH6N DHA1 4-25 SD43D SP4D HW31.8L 3232-Р15-3 32 32 170 40 32 36 HW23.8L 2525-М15 25 25 150 32 25 36 DNDD1506nn CDH6N DHA1 4-25 SD43D SP4DL HW31.8L 3232-М15 32 32 170 40 32 36 HW23.8L Применяемые сменные режущие пластины (СМП) B33 B39 MSBNR/L SNDL 75° Правое исполнение (мм) Обозначение Н W L S h 1 СМП Кронштейн J9 Винт Опорная пластина Штифт Ключ MSBNR/L 2020-К12 20 20 125 17 20 32 SNDD1204nn CDH8N1 DHA5 16-32 SS43D SP4D HW39.7L 2525-М12 25 25 150 22 25 32 HW23.8L 2525-М15 25 25 150 22 25 35 SNDD1506nn CDH8N DHA5 16-32 SS53D SP5D HW39.7L 3232-Р15 32 32 170 22 32 35 HW31.8L 3232-Р19 32 32 170 27 32 40 SNDD1906nn CDH8N DHA5 16-32 SS63D SP6D HW39.7L 4040-S19 40 40 250 35 40 40 HW35.7L Применяемые сменные режущие пластины (СМП) В41 В48 MSDNN SNDL (мм) Обозначение Н W L S h 1 СМП Кронштейн Винт Опорная пластана Штифт Ключ MSDNN 1616-Н09 16 16 100 8 16 28 SNDD0903nn CDH7N DHA10-32-19 SS32D SP3DS HW19.8L 2020-К09 20 20 125 10 20 28 HW23.8L 2020-К12 20 20 125 10 20 32 HW39.7L HW23.8L 2525-М12 25 25 150 12.5 25 32 SNDD1204nn CDH8N1 DHA5 16-32 SS43D SP4D 3225-Р12 32 25 170 12.5 32 32 2525-М15 25 25 150 12.5 25 35 3225-Р15 32 25 170 12.5 32 35 SNDD1506nn CDH8N DHA5 16-32 SS53D SP5D HW39.7L 3232-Р15 32 32 170 16 32 35 HW31.8L 4040-S15 40 40 250 20 40 35 3232-Р19 32 32 170 16 32 42 SNDD1906nn CDH8N DHA5 16-32 SS63D SP6D HW39.7L 4040-S19 40 40 250 20 40 42 HW35.7L Применяемые сменные режущие пластины (СМП) В41 В48 Точение 167
