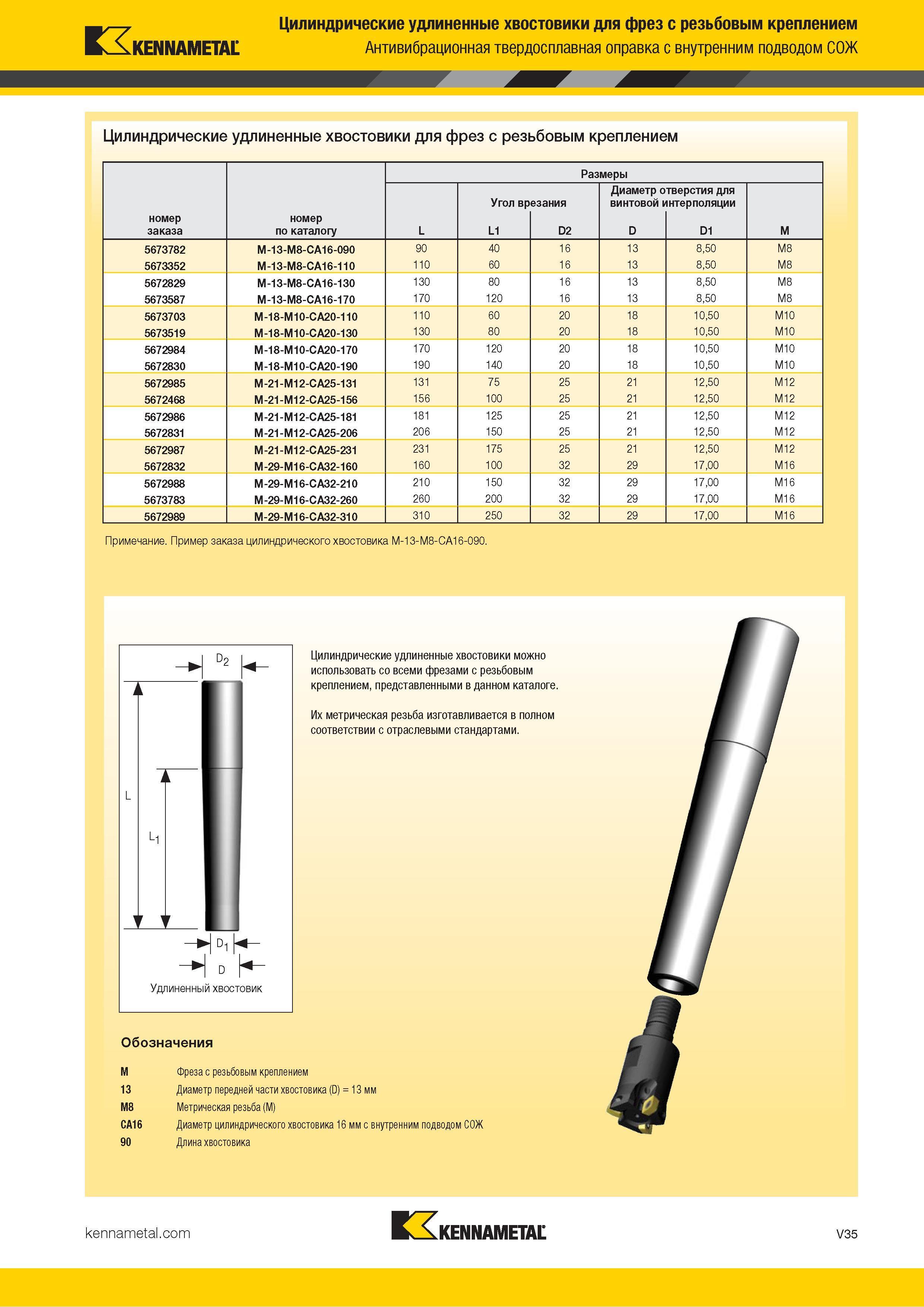

1483 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.V35

Каталог KENNAMETAL 2018 Инструменты вращающиеся Стр. V35 1483 Lab2u

Kennametal Цилиндрические удлиненные хвостовики для фрез с резьбовым креплением Антивибрационная твердосплавная оправка с внутренним подводом СОЖ Цилиндрические удлиненные хвостовики для фрез с резьбовым креплением Размеры номер заказа номер по каталогу L Угол врезания Диаметр отверстия для винтовой интерполяции L1 D2 D D1 M 5673782 M-13-M8-CA16-090 90 40 16 13 8,50 M8 5673352 M-13-M8-CA16-110 110 60 16 13 8,50 M8 5672829 M-13-M8-CA16-130 130 80 16 13 8,50 M8 5673587 M-13-M8-CA16-170 170 120 16 13 8,50 M8 5673703 M-18-M10-CA20-110 110 60 20 18 10,50 M10 5673519 M-18-M10-CA20-130 130 80 20 18 10,50 M10 5672984 M-18-M10-CA20-170 170 120 20 18 10,50 M10 5672830 M-18-M10-CA20-190 190 140 20 18 10,50 M10 5672985 M-21-M12-CA25-131 131 75 25 21 12,50 M12 5672468 M-21-M12-CA25-156 156 100 25 21 12,50 M12 5672986 M-21-M12-CA25-181 181 125 25 21 12,50 M12 5672831 M-21-M12-CA25-206 206 150 25 21 12,50 M12 5672987 M-21-M12-CA25-231 231 175 25 21 12,50 M12 5672832 M-29-M16-CA32-160 160 100 32 29 17,00 M16 5672988 M-29-M16-CA32-210 210 150 32 29 17,00 M16 5673783 M-29-M16-CA32-260 260 200 32 29 17,00 M16 5672989 M-29-M16-CA32-310 310 250 32 29 17,00 M16 Примечание. Пример заказа цилиндрического хвостовика M-13-M8-CA16-090. Цилиндрические удлиненные хвостовики можно использовать со всеми фрезами с резьбовым креплением, представленными в данном каталоге. Их метрическая резьба изготавливается в полном соответствии с отраслевыми стандартами. Обозначения M Фреза с резьбовым креплением 13 Диаметр передней части хвостовика (D) = 13 мм M8 Метрическая резьба (M) CA16 Диаметр цилиндрического хвостовика 16 мм с внутренним подводом СОЖ 90 Длина хвостовика Kennametal V35
