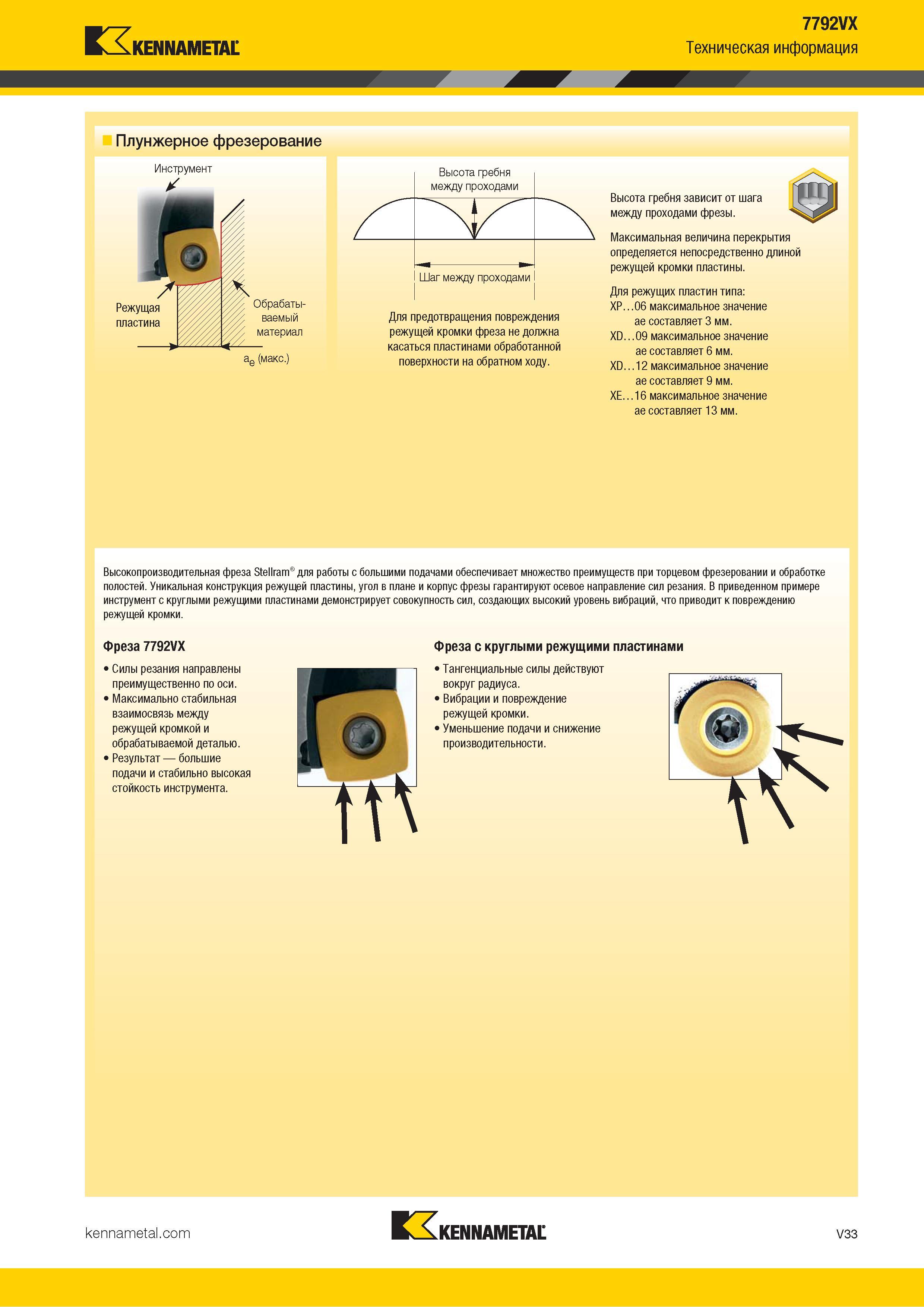

Kennametal 7792VX Техническая информация Плунжерное фрезерование Инструмент Режущая пластина Обрабаты- ваемый материал ae (макс.) Для предотвращения повреждения режущей кромки фреза не должна касаться пластинами обработанной поверхности на обратном ходу. Высота гребня зависит от шага между проходами фрезы. Максимальная величина перекрытия определяется непосредственно длиной режущей кромки пластины. Для режущих пластин типа: XP.. .06 максимальное значение ae составляет 3 мм. XD...09 максимальное значение ae составляет 6 мм. XD...12 максимальное значение ae составляет 9 мм. XE.16 максимальное значение ae составляет 13 мм. Высокопроизводительная фреза Stellram для работы с большими подачами обеспечивает множество преимуществ при торцевом фрезеровании и обработке полостей. Уникальная конструкция режущей пластины, угол в плане и корпус фрезы гарантируют осевое направление сил резания. В приведенном примере инструмент с круглыми режущими пластинами демонстрирует совокупность сил, создающих высокий уровень вибраций, что приводит к повреждению режущей кромки. Фреза 7792VX Силы резания направлены преимущественно по оси. Максимально стабильная взаимосвязь между режущей кромкой и обрабатываемой деталью. Результат большие подачи и стабильно высокая стойкость инструмента. Фреза с круглыми режущими пластинами Тангенциальные силы действуют вокруг радиуса. Вибрации и повреждение режущей кромки. Уменьшение подачи и снижение производительности. Kennametal V33
