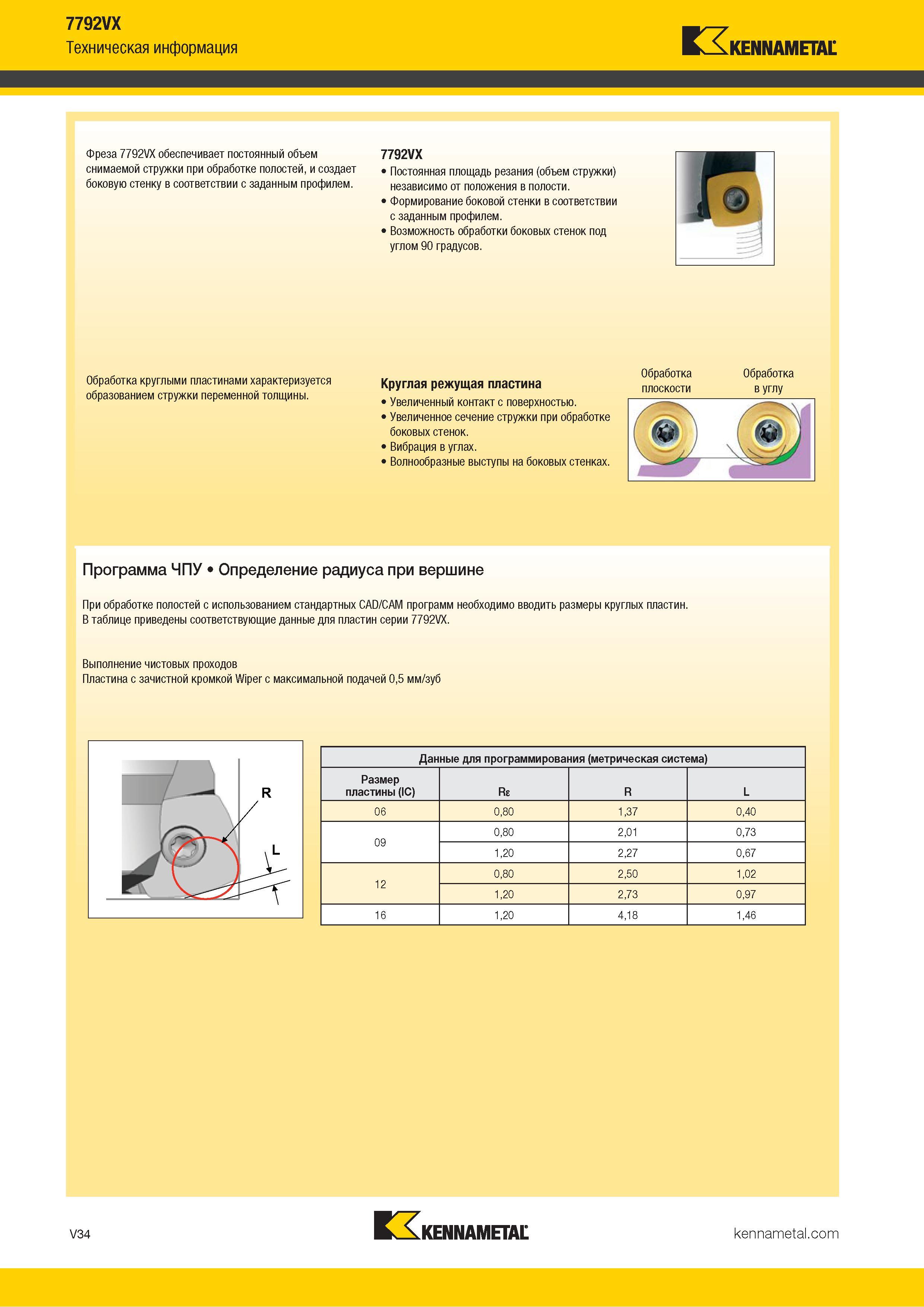

7792VX Техническая информация Kennametal Фреза 7792VX обеспечивает постоянный объем снимаемой стружки при обработке полостей, и создает боковую стенку в соответствии с заданным профилем. 7792VX Постоянная площадь резания (объем стружки) независимо от положения в полости. Формирование боковой стенки в соответствии с заданным профилем. Возможность обработки боковых стенок под углом 90 градусов. Обработка круглыми пластинами характеризуется образованием стружки переменной толщины. Круглая режущая пластина Увеличенный контакт с поверхностью. Увеличенное сечение стружки при обработке боковых стенок. Вибрация в углах. Волнообразные выступы на боковых стенках. Обработка плоскости Обработка в углу Программа ЧПУ Определение радиуса при вершине При обработке полостей с использованием стандартных CAD/CAM программ необходимо вводить размеры круглых пластин. В таблице приведены соответствующие данные для пластин серии 7792VX. Выполнение чистовых проходов Пластина с зачистной кромкой Wiper с максимальной подачей 0,5 мм/зуб Данные для программирования (метрическая система) Размер пластины (IC) Re R L 06 0,80 1,37 0,40 09 0,80 2,01 0,73 1,20 2,27 0,67 12 0,80 2,50 1,02 1,20 2,73 0,97 16 1,20 4,18 1,46 V34 Kennametal
