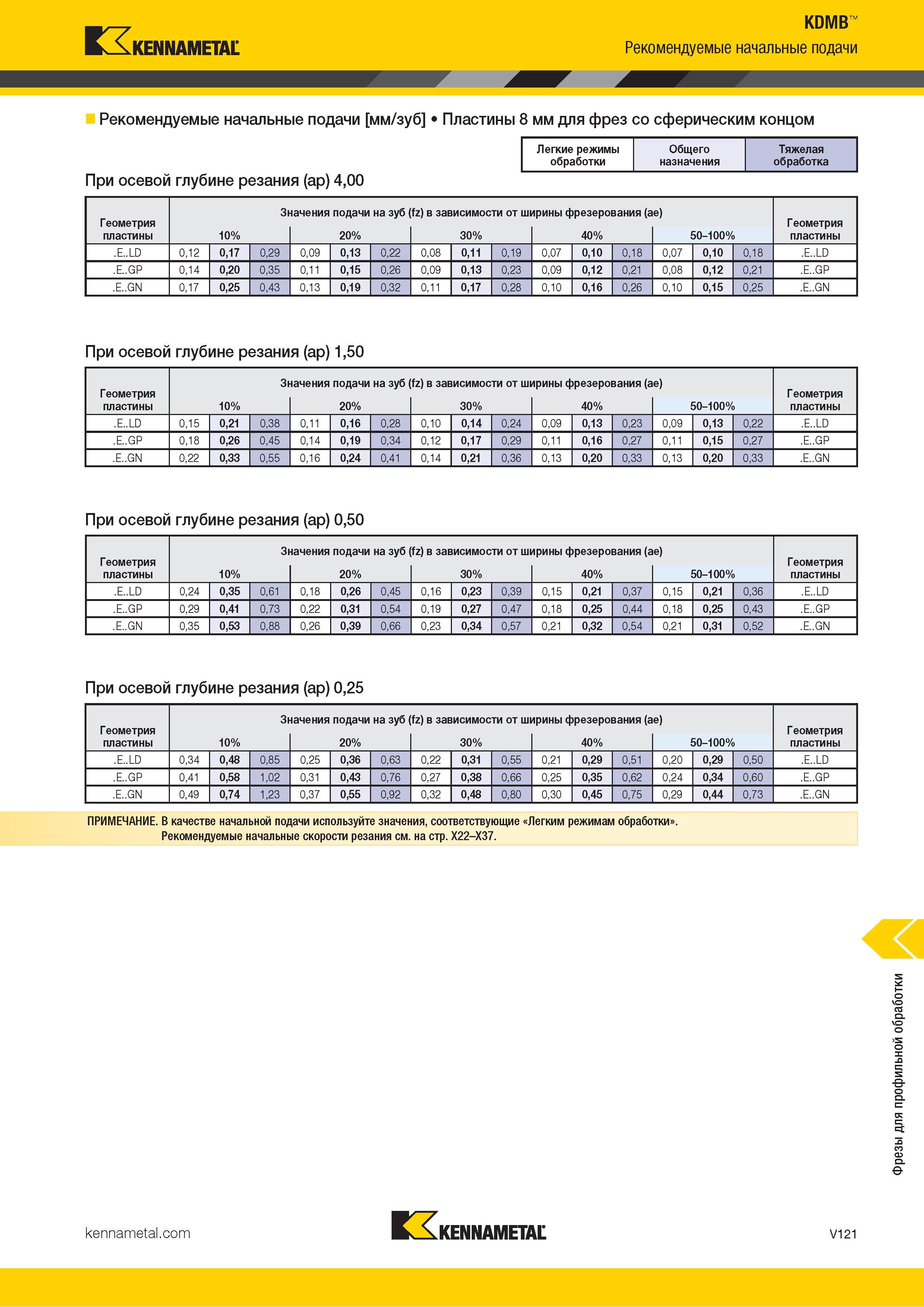

Kennametal Рекомендуемые начальные подачи мм/зуб Пластины 8 мм для фрез со сферическим концом Легкие режимы Общего Тяжелая обработки назначения обработка При осевой глубине резания (ap) 4,00 Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 10% 20% 30% 40% 50-100% .E..LD 0,12 0,17 0,29 0,09 0,13 0,22 0,08 0,11 0,19 0,07 0,10 0,18 0,07 0,10 0,18 .E..LD .E..GP 0,14 0,20 0,35 0,11 0,15 0,26 0,09 0,13 0,23 0,09 0,12 0,21 0,08 0,12 0,21 .E..GP .E..GN 0,17 0,25 0,43 0,13 0,19 0,32 0,11 0,17 0,28 0,10 0,16 0,26 0,10 0,15 0,25 .E..GN При осевой глубине резания (ap) 1,50 Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 10% 20% 30% 40% 50-100% .E..LD 0,15 0,21 0,38 0,11 0,16 0,28 0,10 0,14 0,24 0,09 0,13 0,23 0,09 0,13 0,22 .E..LD .E..GP 0,18 0,26 0,45 0,14 0,19 0,34 0,12 0,17 0,29 0,11 0,16 0,27 0,11 0,15 0,27 .E..GP .E..GN 0,22 0,33 0,55 0,16 0,24 0,41 0,14 0,21 0,36 0,13 0,20 0,33 0,13 0,20 0,33 .E..GN При осевой глубине резания (ap) 0,50 Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 10% 20% 30% 40% 50-100% .E..LD 0,24 0,35 0,61 0,18 0,26 0,45 0,16 0,23 0,39 0,15 0,21 0,37 0,15 0,21 0,36 .E..LD .E..GP 0,29 0,41 0,73 0,22 0,31 0,54 0,19 0,27 0,47 0,18 0,25 0,44 0,18 0,25 0,43 .E..GP .E..GN 0,35 0,53 0,88 0,26 0,39 0,66 0,23 0,34 0,57 0,21 0,32 0,54 0,21 0,31 0,52 .E..GN При осевой глубине резания (ap) 0,25 Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 10% 20% 30% 40% 50-100% .E..LD 0,34 0,48 0,85 0,25 0,36 0,63 0,22 0,31 0,55 0,21 0,29 0,51 0,20 0,29 0,50 .E..LD .E..GP 0,41 0,58 1,02 0,31 0,43 0,76 0,27 0,38 0,66 0,25 0,35 0,62 0,24 0,34 0,60 .E..GP .E..GN 0,49 0,74 1,23 0,37 0,55 0,92 0,32 0,48 0,80 0,30 0,45 0,75 0,29 0,44 0,73 .E..GN ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие Легким режимам обработки Рекомендуемые начальные скорости резания см. на стр. X22-X37. KDMB Рекомендуемые начальные подачи Kennametal V121 Фрезы для профильной обработки
