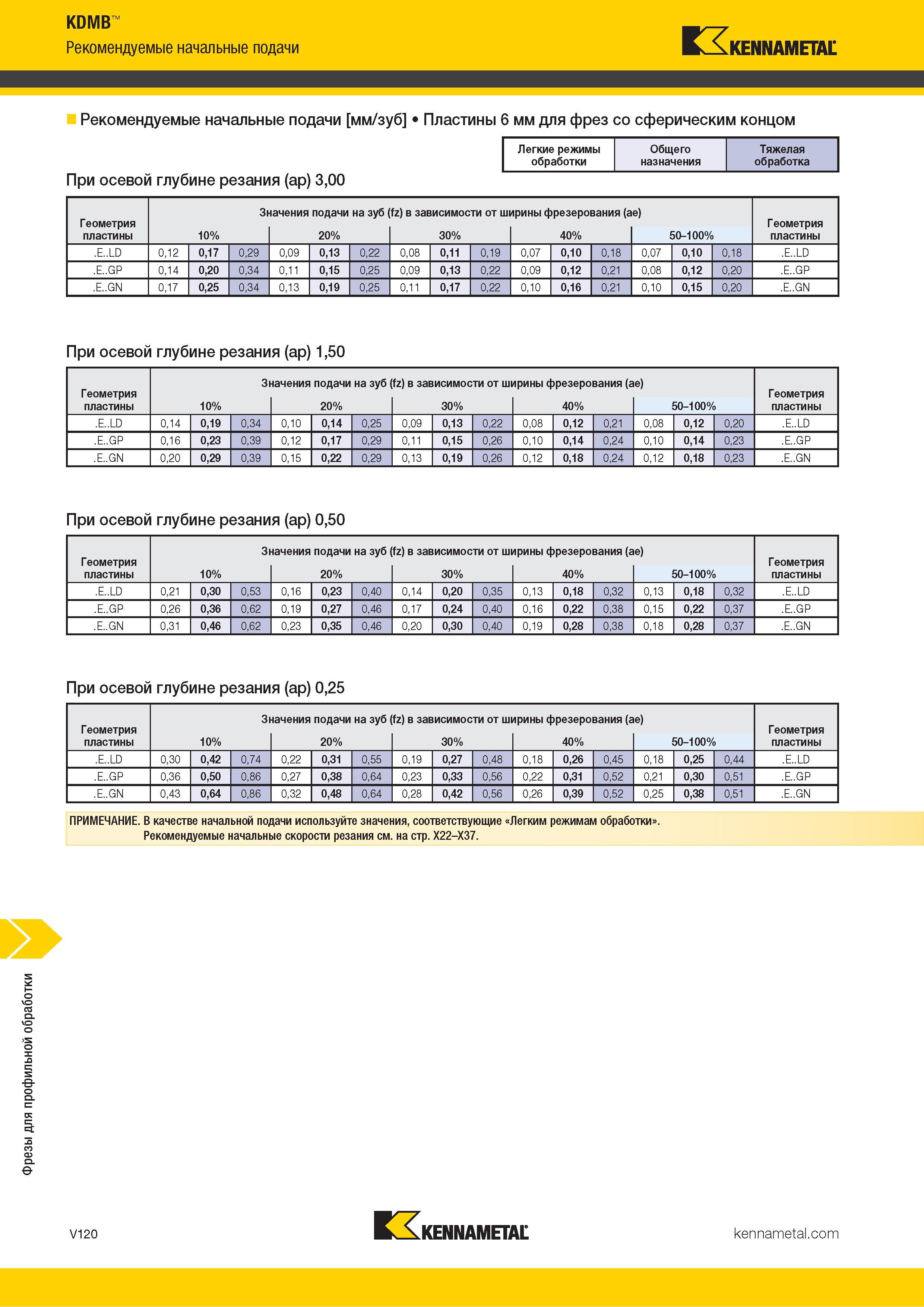

Фрезы для профильной обработки KDMB Рекомендуемые начальные подачи Kennametal Рекомендуемые начальные подачи мм/зуб Пластины 6 мм для фрез со сферическим концом Легкие режимы Общего Тяжелая обработки назначения обработка При осевой глубине резания (ap) 3,00 Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 10% 20% 30% 40% 50-100% .E..LD 0,12 0,17 0,29 0,09 0,13 0,22 0,08 0,11 0,19 0,07 0,10 0,18 0,07 0,10 0,18 .E..LD .E..GP 0,14 0,20 0,34 0,11 0,15 0,25 0,09 0,13 0,22 0,09 0,12 0,21 0,08 0,12 0,20 .E..GP .E..GN 0,17 0,25 0,34 0,13 0,19 0,25 0,11 0,17 0,22 0,10 0,16 0,21 0,10 0,15 0,20 .E..GN При осевой глубине резания (ap) 1,50 Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 10% 20% 30% 40% 50-100% .E..LD 0,14 0,19 0,34 0,10 0,14 0,25 0,09 0,13 0,22 0,08 0,12 0,21 0,08 0,12 0,20 .E..LD .E..GP 0,16 0,23 0,39 0,12 0,17 0,29 0,11 0,15 0,26 0,10 0,14 0,24 0,10 0,14 0,23 .E..GP .E..GN 0,20 0,29 0,39 0,15 0,22 0,29 0,13 0,19 0,26 0,12 0,18 0,24 0,12 0,18 0,23 .E..GN При осевой глубине резания (ap) 0,50 Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 10% 20% 30% 40% 50-100% .E..LD 0,21 0,30 0,53 0,16 0,23 0,40 0,14 0,20 0,35 0,13 0,18 0,32 0,13 0,18 0,32 .E..LD .E..GP 0,26 0,36 0,62 0,19 0,27 0,46 0,17 0,24 0,40 0,16 0,22 0,38 0,15 0,22 0,37 .E..GP .E..GN 0,31 0,46 0,62 0,23 0,35 0,46 0,20 0,30 0,40 0,19 0,28 0,38 0,18 0,28 0,37 .E..GN При осевой глубине резания (ap) 0,25 Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 10% 20% 30% 40% 50-100% .E..LD 0,30 0,42 0,74 0,22 0,31 0,55 0,19 0,27 0,48 0,18 0,26 0,45 0,18 0,25 0,44 .E..LD .E..GP 0,36 0,50 0,86 0,27 0,38 0,64 0,23 0,33 0,56 0,22 0,31 0,52 0,21 0,30 0,51 .E..GP .E..GN 0,43 0,64 0,86 0,32 0,48 0,64 0,28 0,42 0,56 0,26 0,39 0,52 0,25 0,38 0,51 .E..GN ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие Легким режимам обработки Рекомендуемые начальные скорости резания см. на стр. X22-X37. KENNAMETAL
