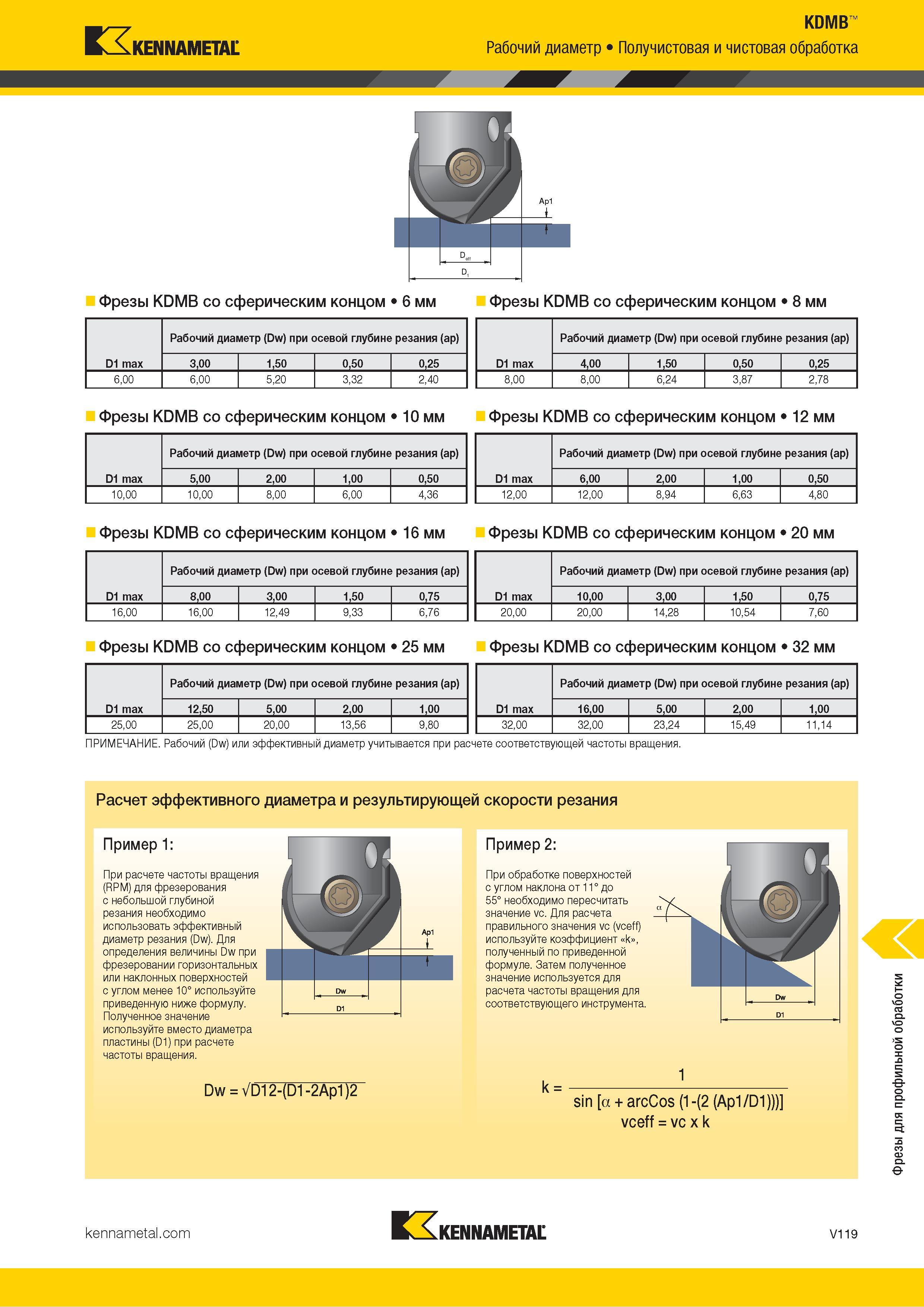

Kennametal KDMB Рабочий диаметр Получистовая и чистовая обработка А Фрезы KDMB со сферическим концом 6 мм Фрезы KDMB со сферическим концом 8 мм D1 max Рабочий диаметр (Dw) при осевой глубине резания (ap) 3,00 1,50 0,50 0,25 6,00 6,00 5,20 3,32 2,40 D1 max Рабочий диаметр (Dw) при осевой глубине резания (ap) 4,00 1,50 0,50 0,25 8,00 8,00 6,24 3,87 2,78 Фрезы KDMB со сферическим концом 10 мм Фрезы KDMB со сферическим концом 12 мм D1 max Рабочий диаметр (Dw) при осевой глубине резания (ap) 5,00 2,00 1,00 0,50 10,00 10,00 8,00 6,00 4,36 D1 max Рабочий диаметр (Dw) при осевой глубине резания (ap) 6,00 2,00 1,00 0,50 12,00 12,00 8,94 6,63 4,80 Фрезы KDMB со сферическим концом 16 мм Фрезы KDMB со сферическим концом 20 мм D1 max Рабочий диаметр (Dw) при осевой глубине резания (ap) 8,00 3,00 1,50 0,75 16,00 16,00 12,49 9,33 6,76 D1 max Рабочий диаметр (Dw) при осевой глубине резания (ap) 10,00 3,00 1,50 0,75 20,00 20,00 14,28 10,54 7,60 Фрезы KDMB со сферическим концом 25 мм Фрезы KDMB со сферическим концом 32 мм D1 max Рабочий диаметр (Dw) при осевой глубине резания (ap) 12,50 5,00 2,00 1,00 25,00 25,00 20,00 13,56 9,80 D1 max Рабочий диаметр (Dw) при осевой глубине резания (ap) 16,00 5,00 2,00 1,00 32,00 32,00 23,24 15,49 11,14 ПРИМЕЧАНИЕ. Рабочий (Dw) или эффективный диаметр учитывается при расчете соответствующей частоты вращения. Расчет эффективного диаметра и результирующей скорости резания Пример 1: При расчете частоты вращения (RPM) для фрезерования с небольшой глубиной резания необходимо использовать эффективный диаметр резания (Dw). Для определения величины Dw при фрезеровании горизонтальных или наклонных поверхностей с углом менее 10° используйте приведенную ниже формулу. Полученное значение используйте вместо диаметра пластины (D1) при расчете частоты вращения. Dw = VDl2-(D1-2Ap1)2 Пример 2: При обработке поверхностей с углом наклона от 11° до 55° необходимо пересчитать значение vc. Для расчета правильного значения vc (vceff) используйте коэффициент k , полученный по приведенной формуле. Затем полученное значение используется для расчета частоты вращения для соответствующего инструмента. k = 1 sin а + arcCos (1-(2 (Ap1/D1))) vceff = vc x k Kennametal V119 Фрезы для профильной обработки
