424 Каталог KENNAMETAL 2014 Новый металлорежущий инструмент и оснастка для станков Стр.C56

Каталог Kennametal 2014 Новый инструмент и оснастка Стр. C56 0424 Lab2u

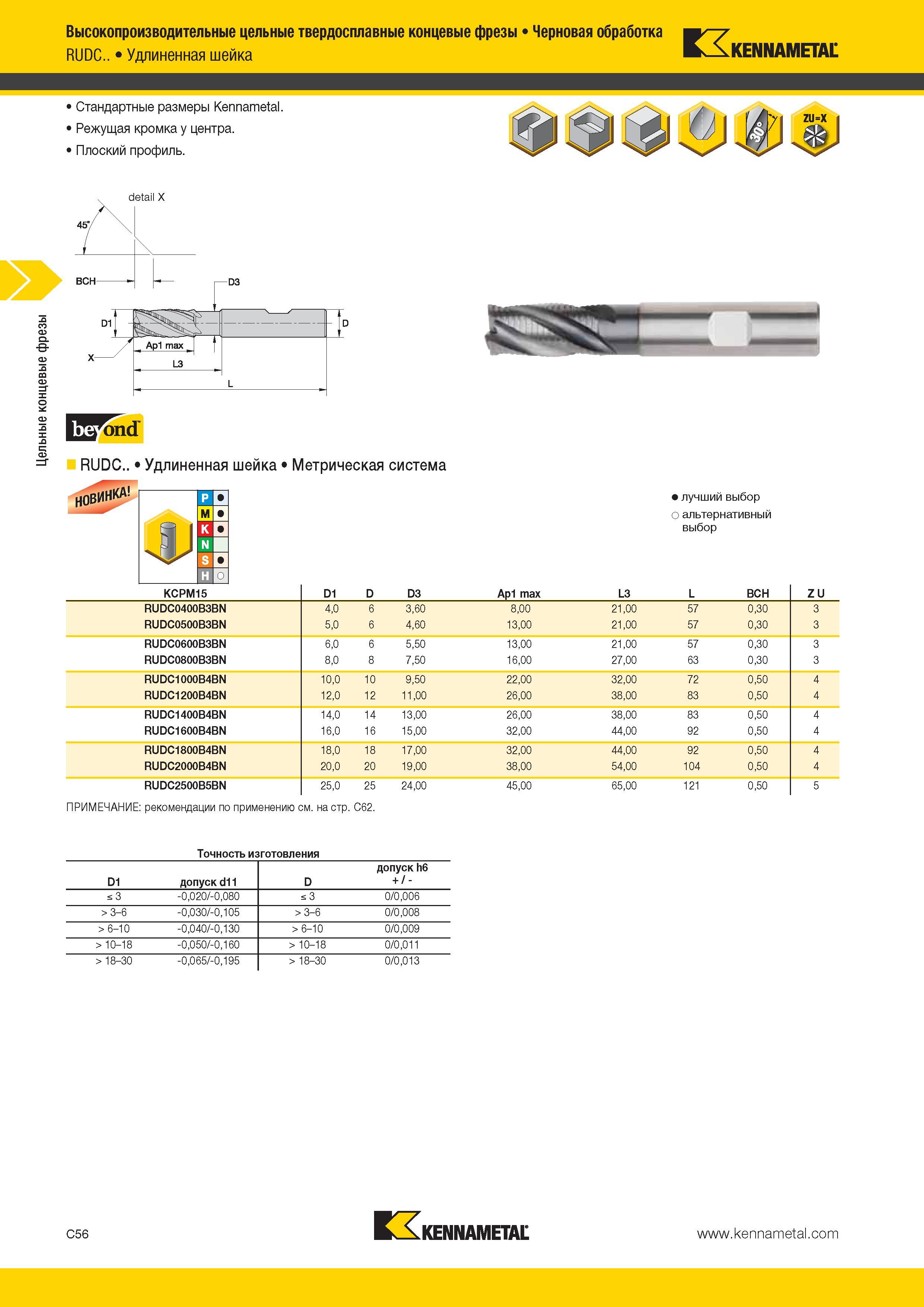

Цельные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы Черновая обработка RUDC Удлиненная шейка Kennametal Стандартные размеры Kennametal. Режущая кромка у центра. Плоский профиль. detail X 45° х EffFond RUDC Удлиненная шейка Метрическая система НОВИНКА к N S 0 лучший выбор о альтернативный выбор KCPM15 D1 D D3 Ap1 max L3 L BCH Z U RUDC0400B3BN 4,0 6 3,60 8,00 21,00 57 0,30 3 RUDC0500B3BN 5,0 6 4,60 13,00 21,00 57 0,30 3 RUDC0600B3BN 6,0 6 5,50 13,00 21,00 57 0,30 3 RUDC0800B3BN 8,0 8 7,50 16,00 27,00 63 0,30 3 RUDC1000B4BN 10,0 10 9,50 22,00 32,00 72 0,50 4 RUDC1200B4BN 12,0 12 11,00 26,00 38,00 83 0,50 4 RUDC1400B4BN 14,0 14 13,00 26,00 38,00 83 0,50 4 RUDC1600B4BN 16,0 16 15,00 32,00 44,00 92 0,50 4 RUDC1800B4BN 18,0 18 17,00 32,00 44,00 92 0,50 4 RUDC2000B4BN 20,0 20 19,00 38,00 54,00 104 0,50 4 RUDC2500B5BN 25,0 25 24,00 45,00 65,00 121 0,50 5 ПРИМЕЧАНИЕ рекомендации по применению см. на стр. C62. Точность изготовления D1 допуск d11 D допуск h6 + / - s 3 -0,020/-0,080 s 3 0/0,006 > 3-6 -0,030/-0,105 > 3-6 0/0,008 > 6-10 -0,040/-0,130 > 6-10 0/0,009 >10-18 -0,050/-0,160 > 10-18 0/0,011 >18-30 -0,065/-0,195 > 18-30 0/0,013 C56 Kennametal
