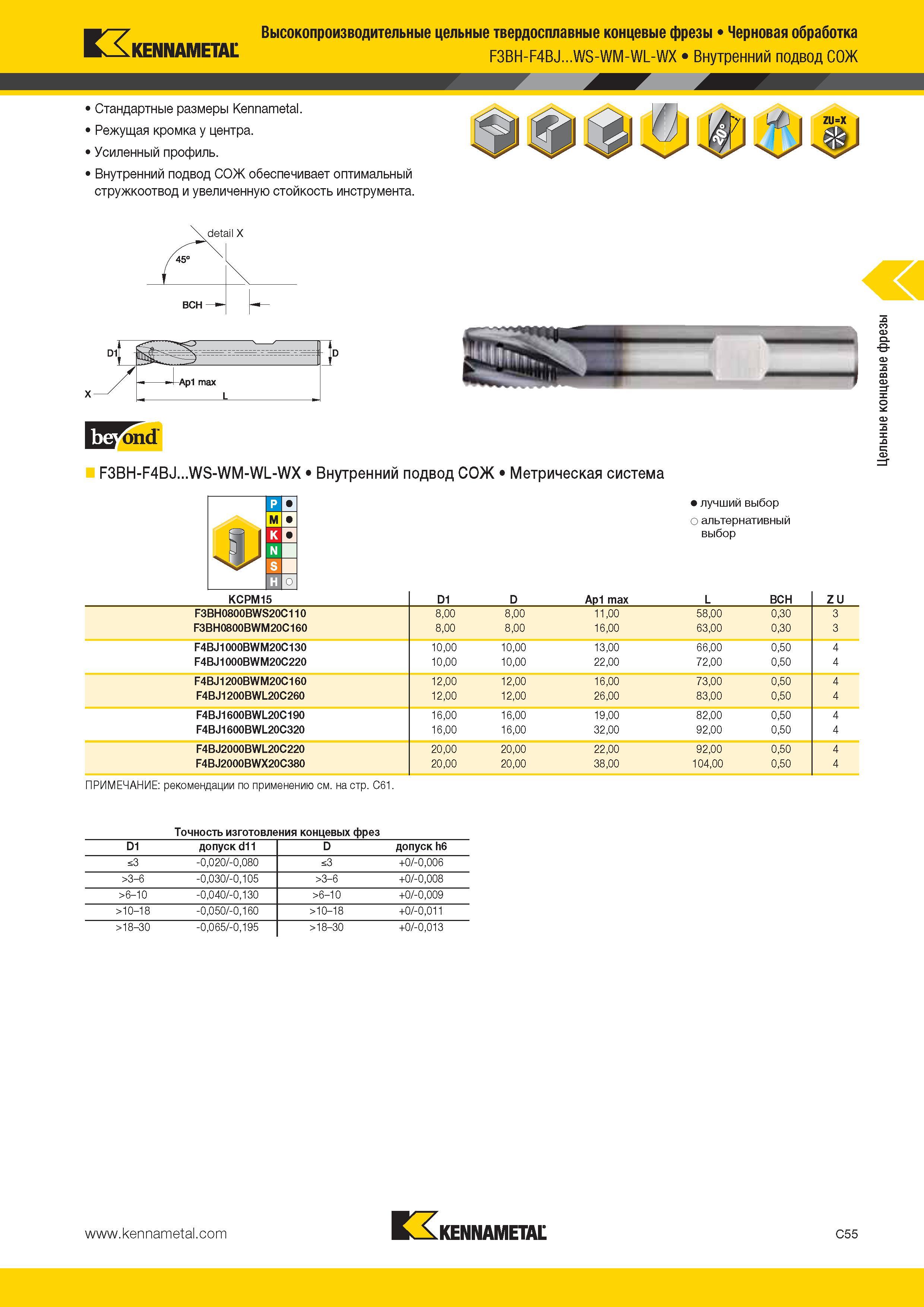

Kennametal Высокопроизводительные цельные твердосплавные концевые фрезы Черновая обработка F3BH-F4BJ WS-WM-WL-WX Внутренний подвод СОЖ Стандартные размеры Kennametal. Режущая кромка у центра. 1 Усиленный профиль. 1 Внутренний подвод СОЖ обеспечивает оптимальный стружкоотвод и увеличенную стойкость инструмента. F3BH-F4BJ WS-WM-WL-WX Внутренний подвод СОЖ Метрическая система лучший выбор о альтернативный выбор KCPM15 D1 D Ap1 max L BCH Z U F3BH0800BWS20C110 8,00 8,00 11,00 58,00 0,30 3 F3BH0800BWM20C160 8,00 8,00 16,00 63,00 0,30 3 F4BJ1000BWM20C130 10,00 10,00 13,00 66,00 0,50 4 F4BJ1000BWM20C220 10,00 10,00 22,00 72,00 0,50 4 F4BJ1200BWM20C160 12,00 12,00 16,00 73,00 0,50 4 F4BJ1200BWL20C260 12,00 12,00 26,00 83,00 0,50 4 F4BJ1600BWL20C190 16,00 16,00 19,00 82,00 0,50 4 F4BJ1600BWL20C320 16,00 16,00 32,00 92,00 0,50 4 F4BJ2000BWL20C220 20,00 20,00 22,00 92,00 0,50 4 F4BJ2000BWX20C380 20,00 20,00 38,00 104,00 0,50 4 ПРИМЕЧАНИЕ рекомендации по применению см. на стр. C61. Точность изготовления концевых фрез D1 допуск d11 D допуск h6 s3 -0,020/-0,080 s3 +0/-0,006 >3-6 -0,030/-0,105 >3-6 +0/-0,008 >6-10 -0,040/-0,130 >6-10 +0/-0,009 >10-18 -0,050/-0,160 >10-18 +0/-0,011 >18-30 -0,065/-0,195 >18-30 +0/-0,013 4J Kennametal C55 Цельные концевые фрезы
