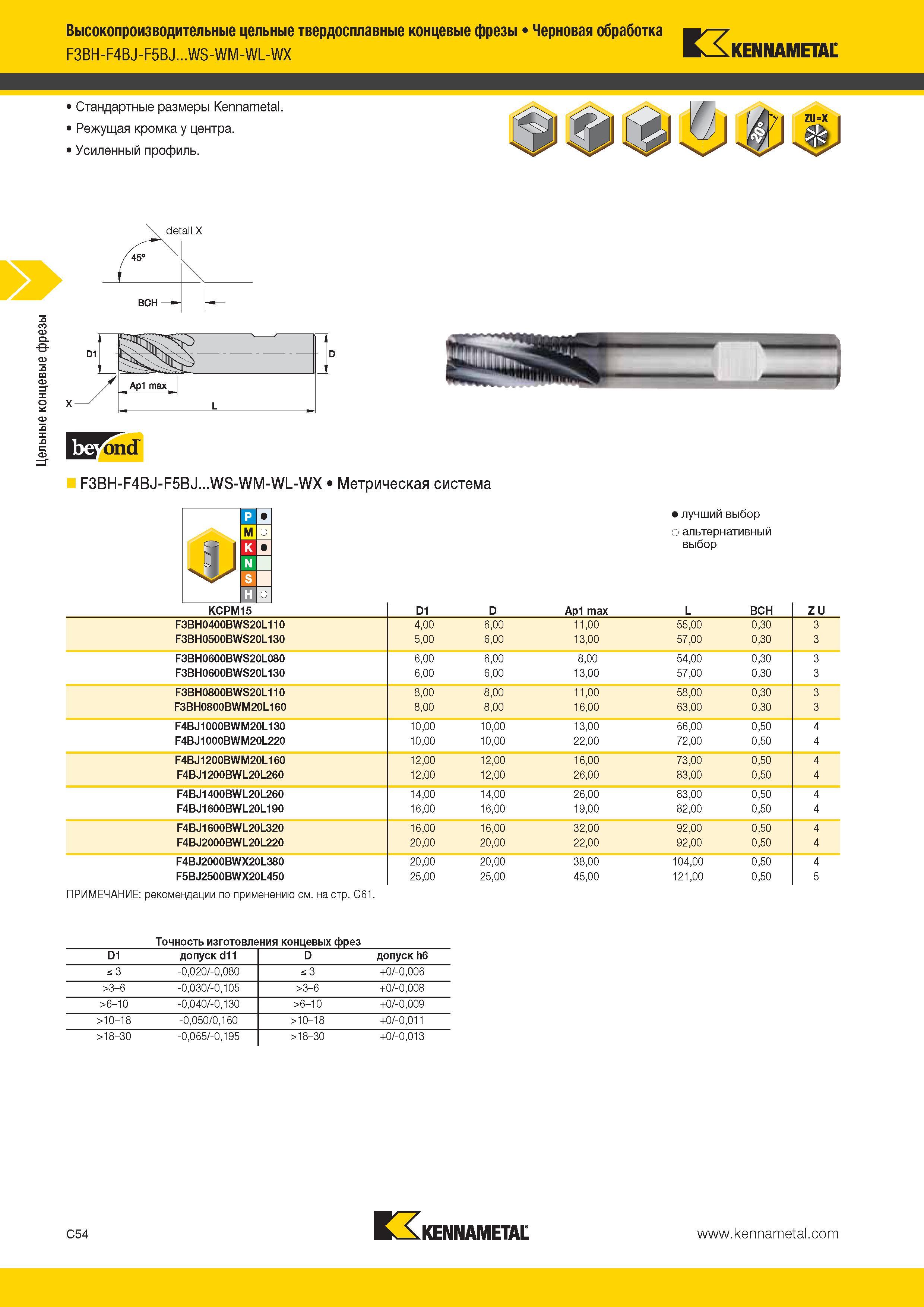

422 Каталог KENNAMETAL 2014 Новый металлорежущий инструмент и оснастка для станков Стр.C54

Каталог Kennametal 2014 Новый инструмент и оснастка Стр. C54 0422 Lab2u

Цельные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы Черновая обработка Ш'-/ F3BH-F4BJ-F5BJ WS-WM-WL-WX Kennametal Стандартные размеры Kennametal. Режущая кромка у центра. Усиленный профиль. Fff nd F3BH-F4BJ-F5BJ WS-WM-WL-WX Метрическая система Мо К N S 0 лучший выбор о альтернативный выбор KCPM15 D1 D Ap1 max L BCH Z U F3BH0400BWS20L110 4,00 6,00 11,00 55,00 0,30 3 F3BH0500BWS20L130 5,00 6,00 13,00 57,00 0,30 3 F3BH0600BWS20L080 6,00 6,00 8,00 54,00 0,30 3 F3BH0600BWS20L130 6,00 6,00 13,00 57,00 0,30 3 F3BH0800BWS20L110 8,00 8,00 11,00 58,00 0,30 3 F3BH0800BWM20L160 8,00 8,00 16,00 63,00 0,30 3 F4BJ1000BWM20L130 10,00 10,00 13,00 66,00 0,50 4 F4BJ1000BWM20L220 10,00 10,00 22,00 72,00 0,50 4 F4BJ1200BWM20L160 12,00 12,00 16,00 73,00 0,50 4 F4BJ1200BWL20L260 12,00 12,00 26,00 83,00 0,50 4 F4BJ1400BWL20L260 14,00 14,00 26,00 83,00 0,50 4 F4BJ1600BWL20L190 16,00 16,00 19,00 82,00 0,50 4 F4BJ1600BWL20L320 16,00 16,00 32,00 92,00 0,50 4 F4BJ2000BWL20L220 20,00 20,00 22,00 92,00 0,50 4 F4BJ2000BWX20L380 20,00 20,00 38,00 104,00 0,50 4 F5BJ2500BWX20L450 25,00 25,00 45,00 121,00 0,50 5 ПРИМЕЧАНИЕ рекомендации по применению см. на стр. C61. Точность изготовления концевых фрез D1 допуск d11 D допуск h6 3 -0,020/-0,080 3 +0/-0,006 >3-6 -0,030/-0,105 >3-6 +0/-0,008 >6-10 -0,040/-0,130 >6-10 +0/-0,009 >10-18 -0,050/0,160 >10-18 +0/-0,011 >18-30 -0,065/-0,195 >18-30 +0/-0,013 C54 Kennametal
