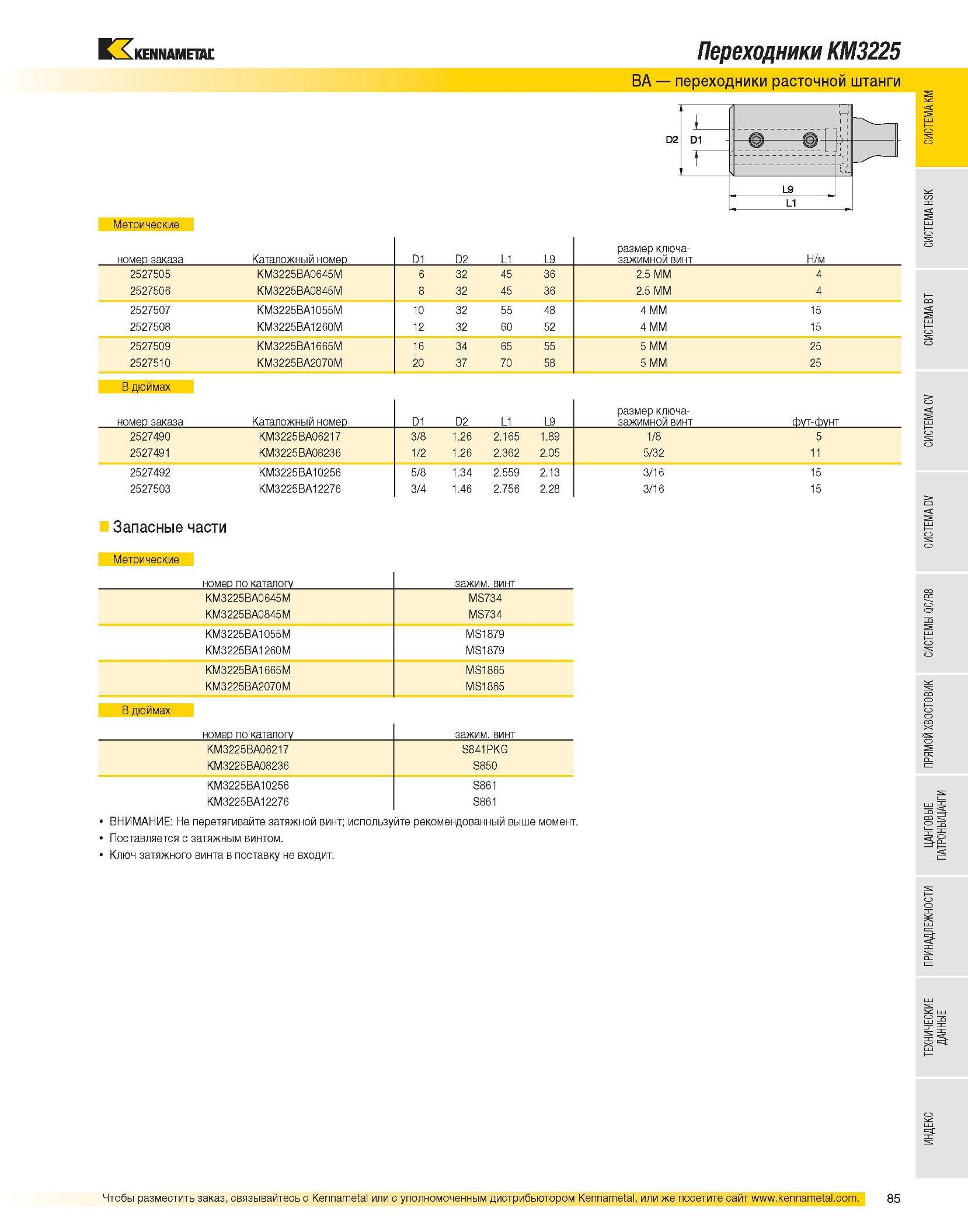

Переходники KM3225 BA переходники расточной штанги Метрические номер заказа Каталожный номер D1 D2 L1 L9 размер ключа-зажимной винт Н/м 2527505 KM3225BA0645M 6 32 45 36 2.5 MM 4 2527506 KM3225BA0845M 8 32 45 36 2.5 MM 4 2527507 KM3225BA1055M 10 32 55 48 4 MM 15 2527508 KM3225BA1260M 12 32 60 52 4 MM 15 2527509 KM3225BA1665M 16 34 65 55 5 MM 25 2527510 KM3225BA2070M 20 37 70 58 5 MM 25 В дюймах номер заказа Каталожный номер D1 D2 L1 L9 размер ключа-зажимной винт фут-фунт 2527490 KM3225BA06217 3/8 1.26 2.165 1.89 1/8 5 2527491 KM3225BA08236 1/2 1.26 2.362 2.05 5/32 11 2527492 KM3225BA10256 5/8 1.34 2.559 2.13 3/16 15 2527503 KM3225BA12276 3/4 1.46 2.756 2.28 3/16 15 Запасные части Метрические номер по каталогу зажим. винт KM3225BA0645M MS734 KM3225BA0845M MS734 KM3225BA1055M MS1879 KM3225BA1260M MS1879 KM3225BA1665M MS1865 KM3225BA2070M MS1865 В дюймах номер по каталогу зажим. винт KM3225BA06217 S841PKG KM3225BA08236 S850 KM3225BA10256 S861 KM3225BA12276 S861 ВНИМАНИЕ: Не перетягивайте затяжной винт; используйте рекомендованный выше момент. Поставляется с затяжным винтом. Ключ затяжного винта в поставку не входит.
