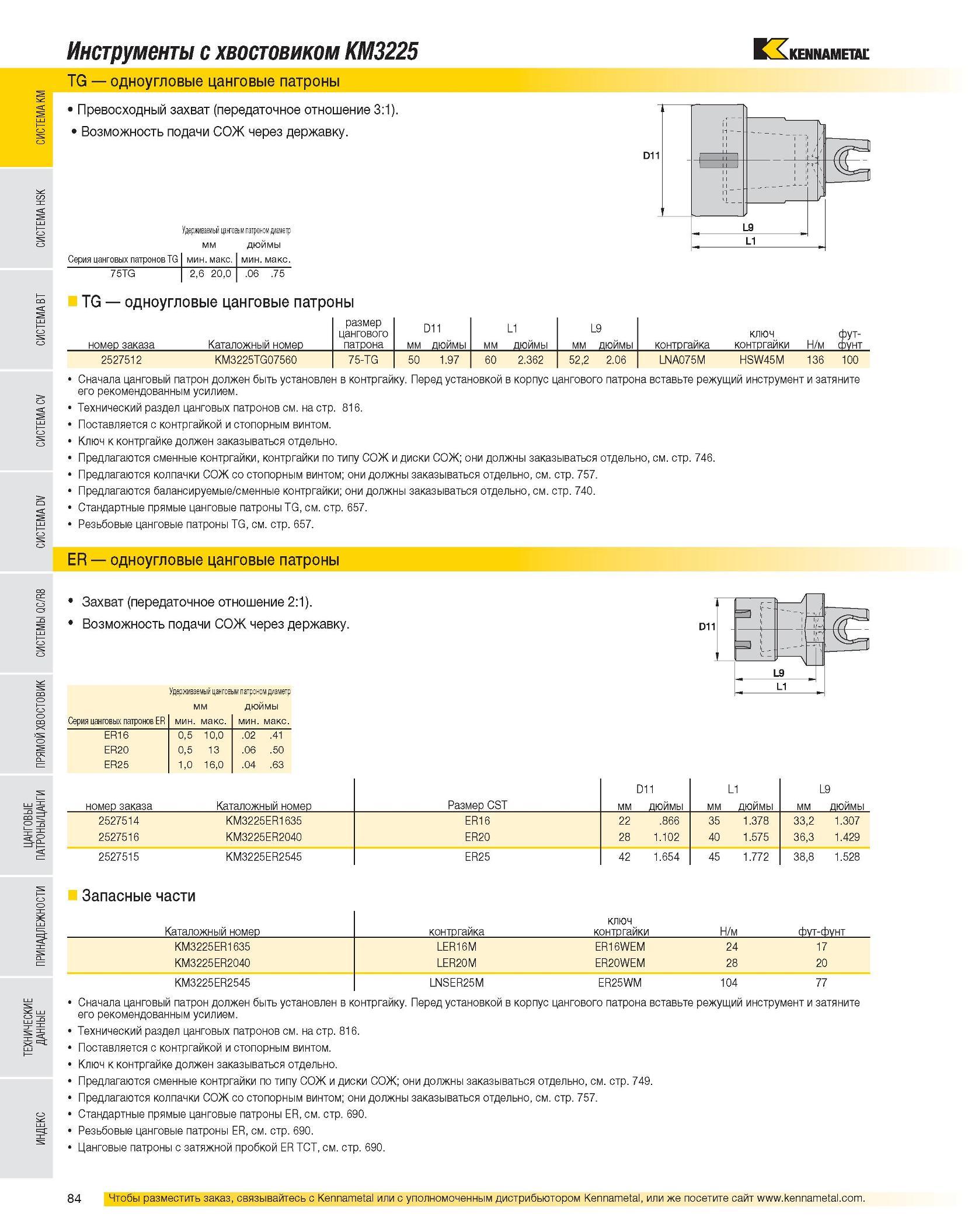

Инструменты с хвостовиком KM3225 TG одноугловые цанговые патроны Превосходный захват (передаточное отношение 3:1). Возможность подачи СОЖ через державку. Удерживаемый цанговым патроном диаметр мм дюймы Серия цанговых патронов TG мин. макс. мин. макс. 75TG 2,6 20,0 .06 .75 TG одноугловые цанговые патроны номер заказа Каталожный номер размер цангового патрона D11 мм дюймы L1 мм дюймы L9 мм дюймы контргайка ключ контргайки Н/м фут- фунт 2527512 KM3225TG07560 75-TG 50 1.97 60 2.362 52,2 2.06 LNA075M HSW45M 136 100 Сначала цанговый патрон должен быть установлен в контргайку. Перед установкой в корпус цангового патрона вставьте режущий инструмент и затяните его рекомендованным усилием. Технический раздел цанговых патронов см. на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются сменные контргайки, контргайки по типу СОЖ и диски СОЖ; они должны заказываться отдельно, см. стр. 746. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Предлагаются балансируемые/сменные контргайки; они должны заказываться отдельно, см. стр. 740. Стандартные прямые цанговые патроны TG, см. стр. 657. Резьбовые цанговые патроны TG, см. стр. 657. ER одноугловые цанговые патроны Захват (передаточное отношение 2:1). Возможность подачи СОЖ через державку. Удерживаемый цанговым патроном диаметр мм дюймы Серия цанговых патронов ER мин. макс. мин. макс. ER16 0,5 10,0 .02 .41 ER20 0,5 13 .06 .50 ER25 1,0 16,0 .04 .63 номер заказа Каталожный номер Размер CST мм D11 дюймы мм L1 дюймы мм L9 дюймы 2527514 KM3225ER1635 ER16 22 .866 35 1.378 33,2 1.307 2527516 KM3225ER2040 ER20 28 1.102 40 1.575 36,3 1.429 2527515 KM3225ER2545 ER25 42 1.654 45 1.772 38,8 1.528 Запасные части Каталожный номер контргайка ключ контргайки Н/м фут-фунт KM3225ER1635 LER16M ER16WEM 24 17 KM3225ER2040 LER20M ER20WEM 28 20 KM3225ER2545 LNSER25M ER25WM 104 77 Сначала цанговый патрон должен быть установлен в контргайку. Перед установкой в корпус цангового патрона вставьте режущий инструмент и затяните его рекомендованным усилием. Технический раздел цанговых патронов см. на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются сменные контргайки по типу СОЖ и диски СОЖ; они должны заказываться отдельно, см. стр. 749. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Стандартные прямые цанговые патроны ER, см. стр. 690. Резьбовые цанговые патроны ER, см. стр. 690. Цанговые патроны с затяжной пробкой ER TCT, см. стр. 690.
